24 • Pressure control
1
2
4.4.4

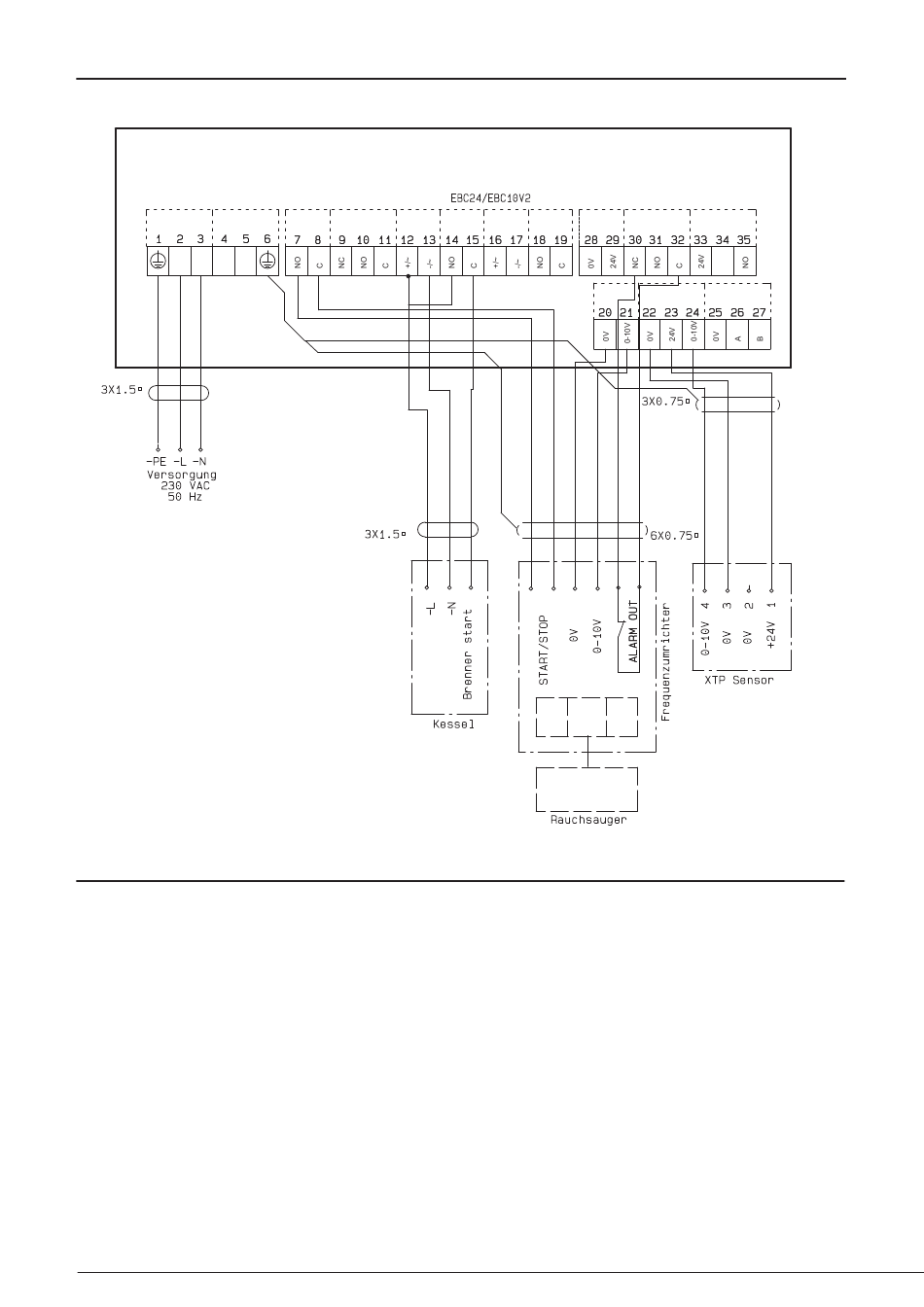

Ein Kessel an Frequenzumrichter angeschlossen
FAN MOTOR
SUPPLY IN
OUT
L1
N
N
REG
Dieses Beispiel zeigt, welche Eingänge / Ausgänge am EBC24 an den Frequenzumrichter angeschlossen werden
müssen, wenn man zur Steuerung des Schornsteingebläses verwendet wird:
Verbinden Sie die Versorgung mit den Klemmen 1-3. Frequenzumformer:
Verbinden Sie die Klemmen 7 & 8 mit dem Start / Stopp-Eingang am Frequenzumrichter.
Verbinden Sie die Klemmen 21 & 22 mit dem Frequenzumrichter-Eingang für die externe Drehzahl-
regelung.
Bei Bedarf die Klemmen 30 und 32 an den Alarmausgang des Frequenzumrichters anschließen
(zuerst die werksseitig installierte Brücke entfernen).
Verbinden Sie den Druckumformer (XTP) mit den Klemmen 22-24 mit einem abgeschirmten Kabel
und verbinden
Sie das Display mit Klemme 6.
Anschluss des Kessels:
Verbinden Sie das Brennerstartsignal (L) mit Klemme 12.
Verbinden Sie den Neutralleiter mit Klemme 13.
Das Startsignal für den Brenner wird vom Terminal 15 gesendet.
Brücken Sie Klemme 12 und 14.
3
4
VFD Out
ALARM OUT
BOILER
BURNER
1 - IN
1 - OUT
5
BOILER
BURNER
24 VDC
PDS
2 - IN
2 - OUT
VFD
3120072-DE+SE+NO EBC24
6
7
BUZZER
XTP
RS485
8
