3120072-DE+SE+NO EBC24

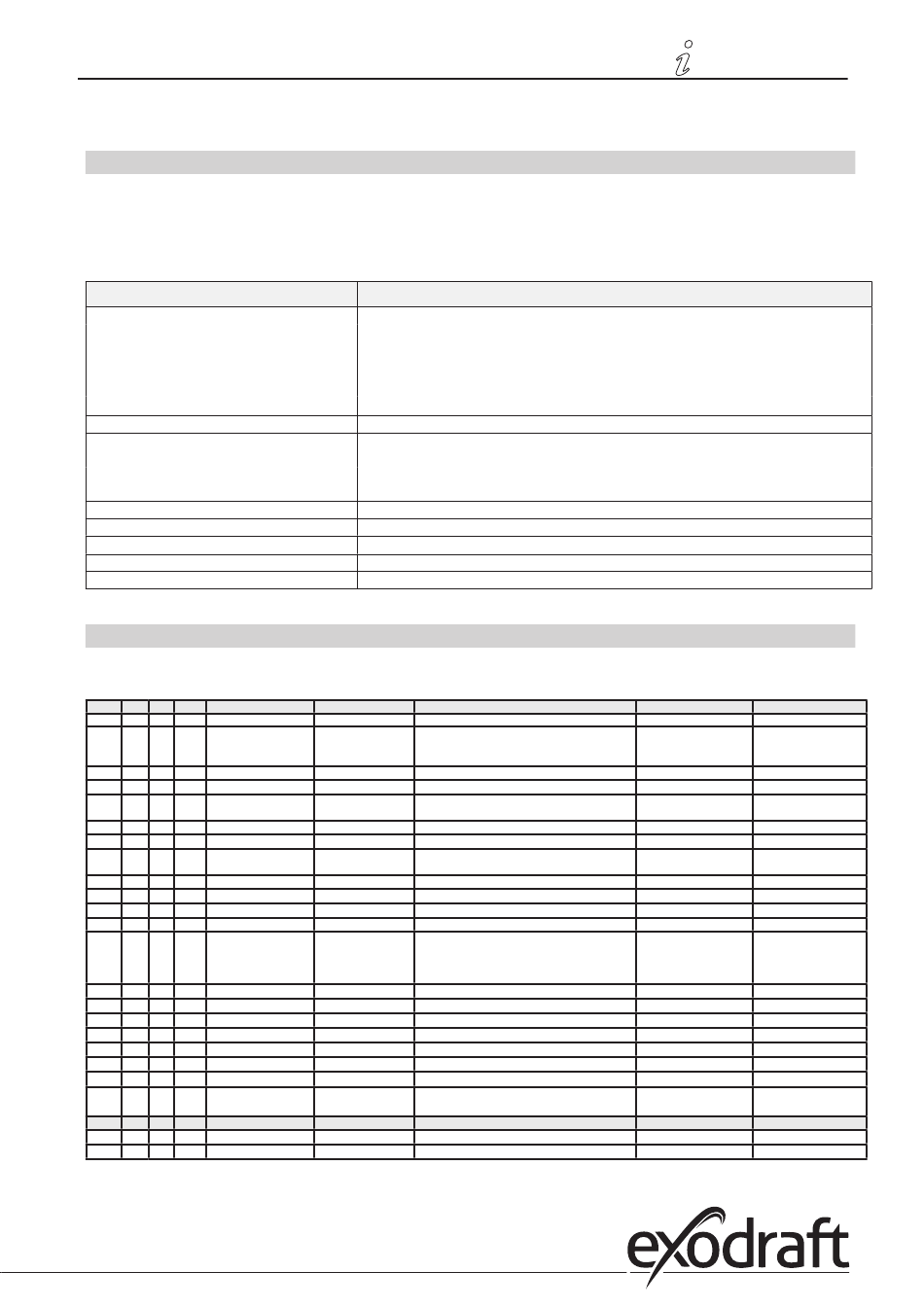

3. Inställningar och felsökning
3.1

Felkoder

De flesta terminalanslutningar övervakas för korrekt drift. Lysdioder indikerar driftstatus. Om en lysdiod tänds indikerar
det att allt fungerar som det ska, medan en släckt lysdiod visar på ett problem i den krets som den övervakar. Dessutom
visas felkoder på displayen
Felkoderna är:
Display
A1 Draft Exhaust
A2 Power Fault
A3 XTP-Exhaust
A4 Error Start
A5 Alarm Override
A6 Draft Input
A7 RS485 error
A8 Priority
3.2 Översikt över servicemenyn
Servicemenyn är uppbyggd i fyra nivåer med tillhörande undermenyer:
1 Exhaust
11 Draft set point
12 Operation mode
13 Pre-purge
131 Time
132 Operation mode
14 Post-purge
141 Time
142 Operation mode
15 Sensor
151 Min. pressure
152 Max. pressure
16 Parameters
161 Alarm limit draft
162 Alarmdelay
163 Min. voltage
164 Max. voltage
165 Xp
166 Ti
167 Sampling rate
168 Pressure type
169 Application
2 ALARM
21 Alarm Status
22 Alarm log
Förklaring
Otillräckligt tryck kan bero på:
1. Skorstensfläkten har inte tillräcklig kapacitet
2. Mekaniskt eller elektriskt fläktfel
3. Blocked chimney
4. Introduction of excessive dilution air
5. XTP sensor not responding correctly
Indikerar att det har varit ett strömfel
Indikerar en frånkopplad signal från XTP-givaren på kontrollens utstötningssida. Kan bero på:
1. Lösa anslutningar
2. Felaktig XTP-givare
3. Defekt controller
Indikerar att kontrollen inte har kunnat frisläppa värmekroppen inom 15 minuter
Indikerar att larmet har åsidosatts
Ingen signal från PDS-funktion. Indikerar en defekt funktion.
Ingen kommunikation mellan EBC31 och BACnet-nätverket
Utkastet har varit otillräckligt och därför har kontrollen gått in i prioriterat läge
EXHAUST
SET EXHAUST Adjustment of exhaust setpoint.
EXHAUST MODE Continuous or intermittent operation. In inter-
mittent mode the exhaust fan runs only if one
or more boiler inputs are active.
PRE-PURGE Pre-purge settings.
TIME Pre-purge time in seconds
SPEED MODE Select variable if the pre-purge should be con-
trolled by the XTP-sensor or have a fixed speed.
POST-PURGE
TIME Post-purge settings.
SPEED MODE Select variable if the post-purge should be con-
trolled by the XTP-sensor or have a fixed speed.
SENSOR
RANGE MIN XTP minimum pressure in Pa.
RANGE MAX XTP Maximum pressure in Pa.
PROPERTIES
ALARM LIMIT Select the alarm limit of the draft. The value is in
% of the set point.
ALARM DELAY Select a alarm delay from 0-120 seconds.
SPEED MIN Mimimum speed of the fan
SPEED MAX Maksimum speed of the fan.
EXHAUST Xp Proportional gain.
EXHAUST Ti Integral gain.
SAMPLING RATE Set the sampling rate for the PID Loop
PRESSURE MODE Positive or negative pressure in the stack.
APPLICATION Sets if the control has to work as Exhaust
or Intake
ERROR The error is shown here
ERROR LOG The last 10 alarms will be saved in the menu.
Product information • 41 Product information • 41
2%-95% af sensor 17%
Continuous/ Intermittent
Intermittent
0-1800 0
Variable / FIX 20-100% FIX 100%
0-1800 0
Variable / FIX 20-100% Variable
-500 – 500 Pa 0
0 – 1000 Pa 150 Pa
If 167 = "Negative" ->50 64 % (167 = "Negative")
- 80 %. 144 % (167 = "Positive")
If 167 = "Positive" -> 150
- 300 %"
0 – 120 s 15
0 – MENU 164 15 %
MENU 163-100% 100
0-30 15
0-30 8
1-10 10
Positive or Negative Negative
Exhaust / Intake Exhaust
