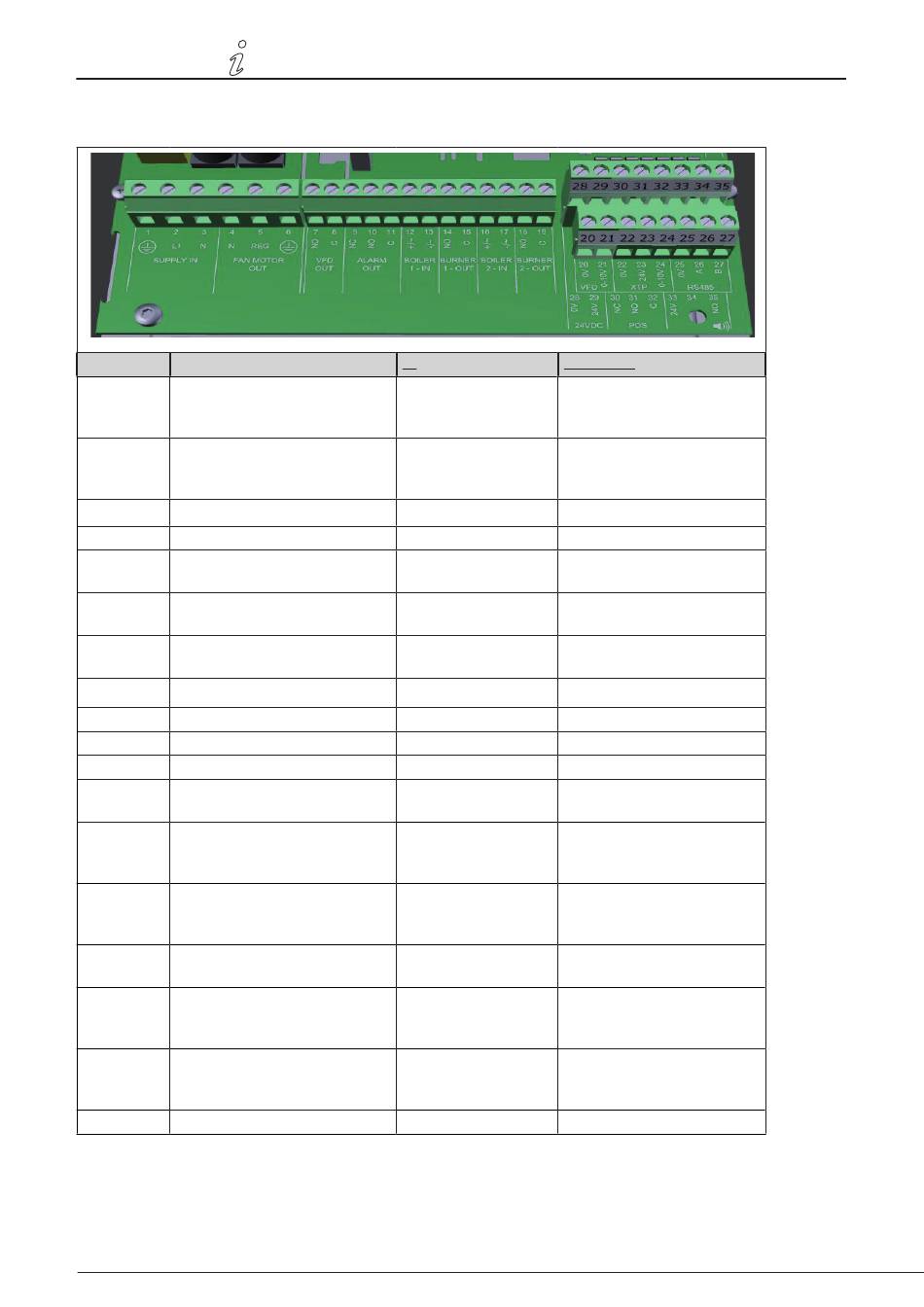

Klemmenbrett

Im Folgenden werden die Anschlussmöglichkeiten für das Klemmenbrett erläutert
Kl. Bezeichnung
1 Versorgung - PE
2 Versorgung - L1
3
Versorgung – N
4 Schornsteinventilator – N
5 Schornsteinventilator - L1 (Reg-
ulierung)
6 Schornsteinventilator - PE (Erde)
7 Frequenzumrichter
8 Relais NO
9 Frequenzumrichter
10 Relais C
11 Alarm Out - NC
12 Alarm Out - NO
13 Alarm Out - C
14 Brenner 1 Relaisschalter - Nor-
malerweise geöffnet (max. 230
VAC, 2 Verstärker)
15 Brenner 1 Relaisschalter-Regular
(max. 230 VAC, 2 Verstärker)
16 Spannungseingang vom Gerät
/ Kessel 2 Thermostat-Optokop-
pler
17 Spannungseingang vom Gerät
/ Kessel 2 Thermostat-Optokop-
pler (-) (10-230V AC / DC)
* Kabellänge zwischen 0-10V Ausgang (Klemmen 20 und 21) darf 100 m abgeschirmtes Kabel 3 x 0,75 mm2 nicht überschreiten.
** Jedoch können die Anschlüsse 30, 31 und 32 auch zum Verbinden anderer Hilfsüberwachungseinrichtungen verwendet werden.
Kl. Verwendung
18 Brenner 2 Relaisschalter -
Normalerweise geöffnet (max.
230 VAC, 2 Verstärker)
19 Brenner 2 Relaisschalter-Reg-
ular (max. 230 VAC, 2 Verstärk-
er)
20 Steuersignal VFD 0V DC
21 Steuersignal VFD 0-10V DC
22 XTP-0V DC Stromversorgung
(Wandler)
23 XTP-24V DC Stromversorgung
(Wandler)
24 XTP-0-10 VDC Istwert von
(Sensor)
25 RS485 0V
26 RS485 A
27 RS485 B
28 0V DC Stromversorgung
29 24 VDC Stromversorgung
(Max. 100 mA)
30 PDS-NC (normalerweise ges-
chlossen) , PDS Druckschalter
31 PDS-NO (normalerweise ges-
chlossen) , PDS Druckschalter
32 PDS-C (geteilt) PDS
Druckschalter
33 Hupe -24V DC Versorgung
34 Nicht verwendet
35 Hupensignal
