En Kjel - Exodraft EBC24 Anleitung

3120072-DE+SE+NO EBC24
4.4.1

En kjel

1 2
FAN MOTOR
SUPPLY IN
OUT
L1 N N REG

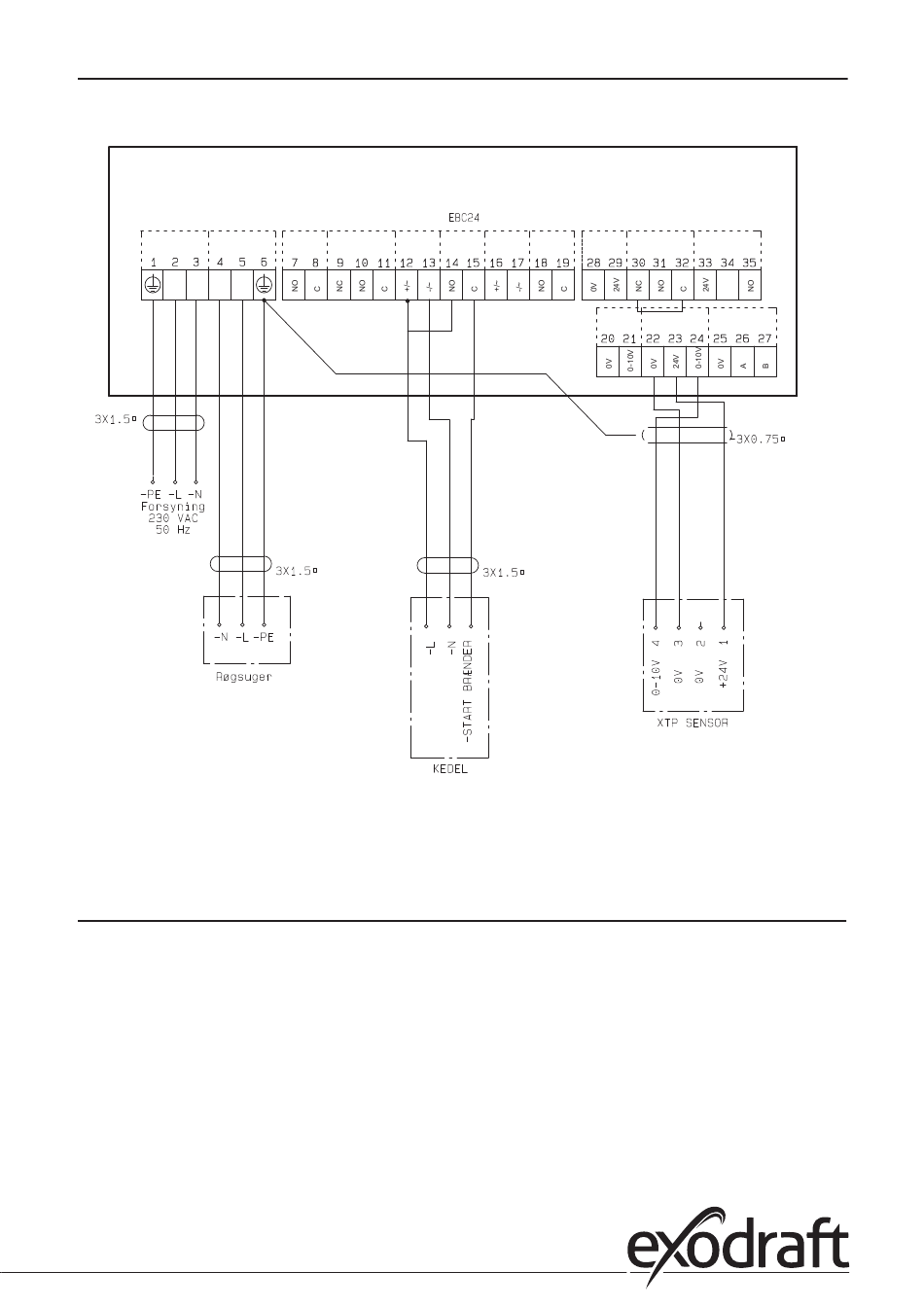

Eksemplet viser hvordan et spenningssignal (18–230 V AC/DC) kobles til EBC24 for å starte/stoppe røyksugeren.
• Forsyningen tilkobles klemme 1-3.
• Tilkobling av kjel:
• Brennerens startsignal (L) tilkobles klemme 12.
• Null tilkobles klemme 13.
• Startsignalet til brenneren kommer ut på klemme 15.
• Det legges en ledningstilkobling mellom klemme 12 og 14.
• Røyksugeren tilkobles klemme 4–6.
• Trykktransduseren (XTP) tilkobles klemme 22–24 med en skjermet kabel, og skjermen tilkobles klemme
6
3 4
VFD Out ALARM OUT BOILER BURNER
1 - IN 1 - OUT
5
BOILER BURNER 24 VDC PDS
2 - IN 2 - OUT
VFD
Pressure control • 71
6 7
BUZZER
XTP RS485
8
