4.4.5 Zwei Kessel mit Dauerbetrieb des Schornsteingebläses
1 2
FAN MOTOR
SUPPLY IN
OUT
L1 N N REG

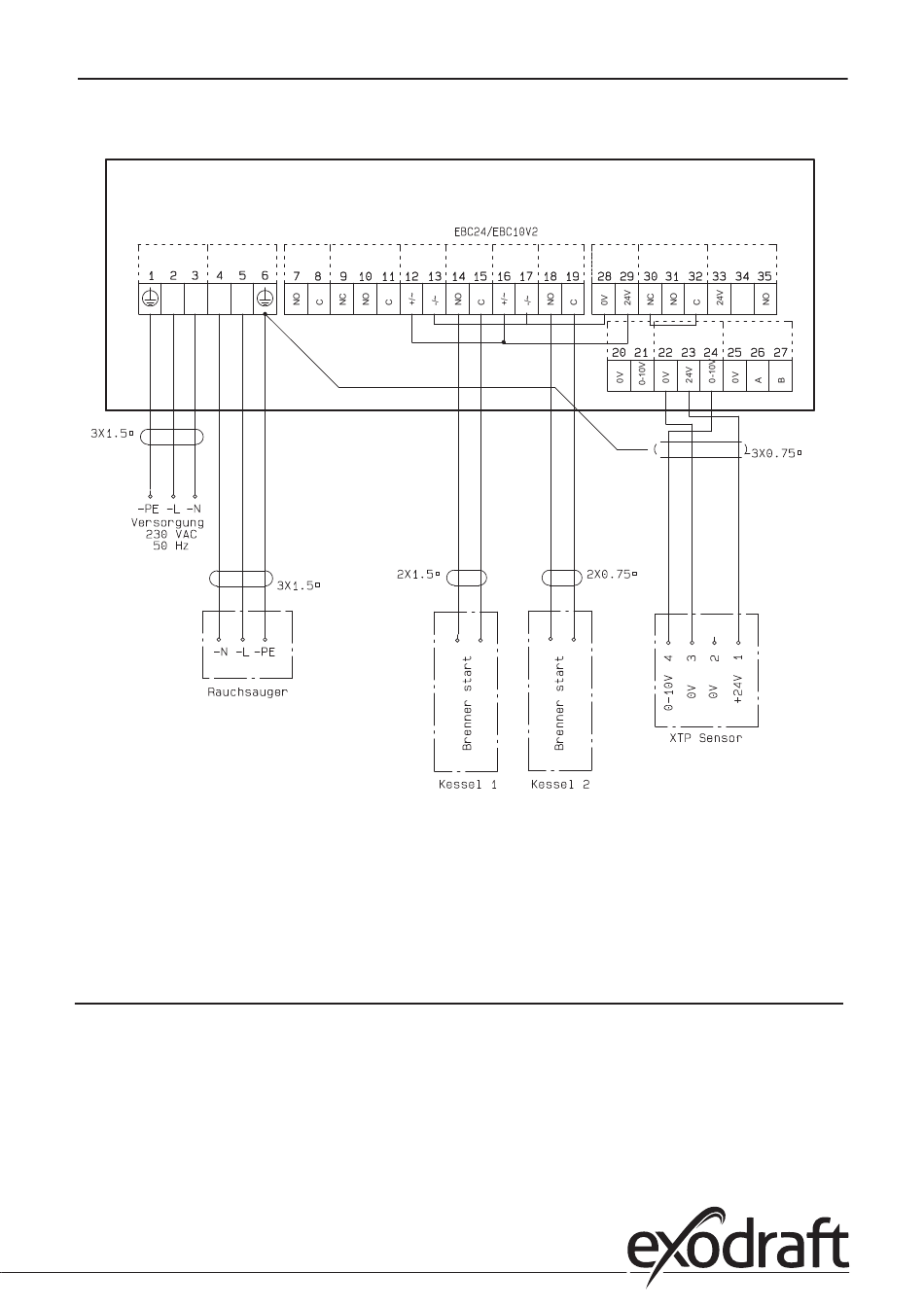

Dieses Beispiel zeigt, wie Sie den Regler EBC24 anschließen, wenn Sie den Dauerbetrieb des Schornsteinventilators
benötigen:
• Verbinden Sie die Versorgung mit den Klemmen 1-3.
• Schleifenklemmen 13 & 17 & 28.
• Schleifenklemmen 12 & 16 & 29.
• Anschluss des Kessels (Beispiel mit zwei Kesseln):
• Kessel 1 Brennerstartsignal an Klemmen 14 & 15 anschließen.
• Kessel 2 Brennerstartsignal an Klemmen 18 & 19 anschließen.
• Verbinden Sie den Schornsteinventilator mit den Klemmen 4-6.
• Verbinden Sie den Druckumformer (XTP) mit den Klemmen 22-24 mit einem abgeschirmten Kabel und
verbinden Sie das Display mit Klemme 6.
3 4
VFD Out ALARM OUT BOILER BURNER
1 - IN 1 - OUT
5
BOILER BURNER 24 VDC PDS
2 - IN 2 - OUT
VFD
Pressure control • 25
6 7
BUZZER
XTP RS485
