22 • Pressure control
1 2
4.4.2

Ein Kessel mit potentialfreiem Kontakt

FAN MOTOR
SUPPLY IN
OUT
L1 N N REG

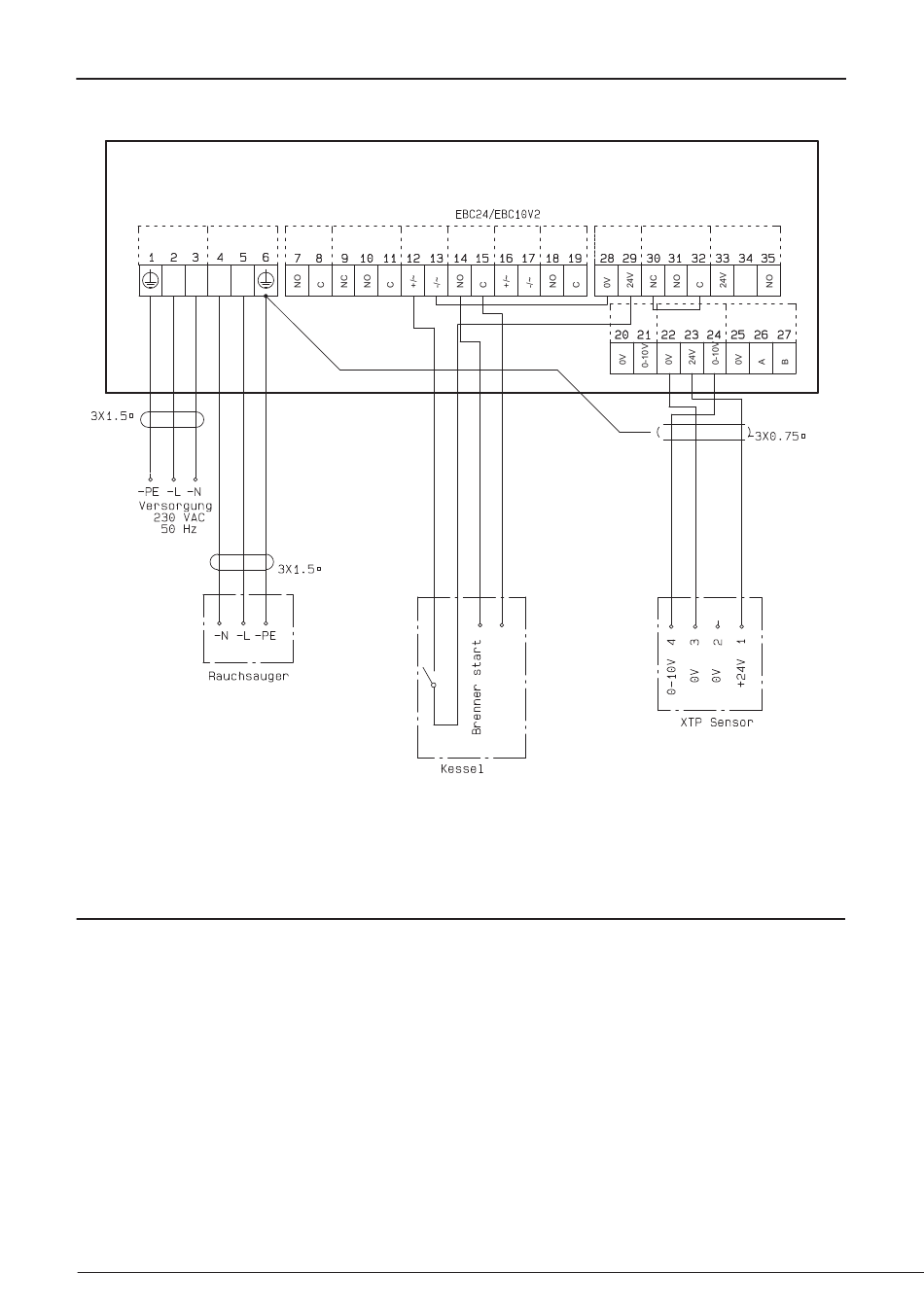

Dieses Beispiel zeigt, wie man einen potentialfreien Kontakt mit dem EBC24 verbindet,
um den Lüfter zu starten / zu stoppen:
• Verbinden Sie die Versorgungsspannung mit den Klemmen 1-3.
• Anschluss an den Kessel:
• Verbinden Sie den potentialfreien Kontakt mit den Klemmen 12 & 29.
• Brücken Sie die Klemmen 13 & 28.
• Verbinden Sie das Brennerstartsignal mit den Klemmen 14 und 15.
• Verbinden Sie den Schornsteinventilator mit den Klemmen 4-6.
• Verbinden Sie den Druckumformer (XTP) mit den Klemmen 22-24 mit einem abgeschirmten Kabel und
• verbinden Sie das Display mit Klemme 6.
3 4
VFD Out ALARM OUT BOILER BURNER
1 - IN 1 - OUT
3120072-DE+SE+NO EBC24
5
BOILER BURNER 24 VDC PDS
2 - IN 2 - OUT
VFD
6 7
BUZZER
XTP RS485
