4.4.5 2 kjeler og kontinuerlig drift av røyksuger
1 2
FAN MOTOR
SUPPLY IN
OUT
L1 N N REG

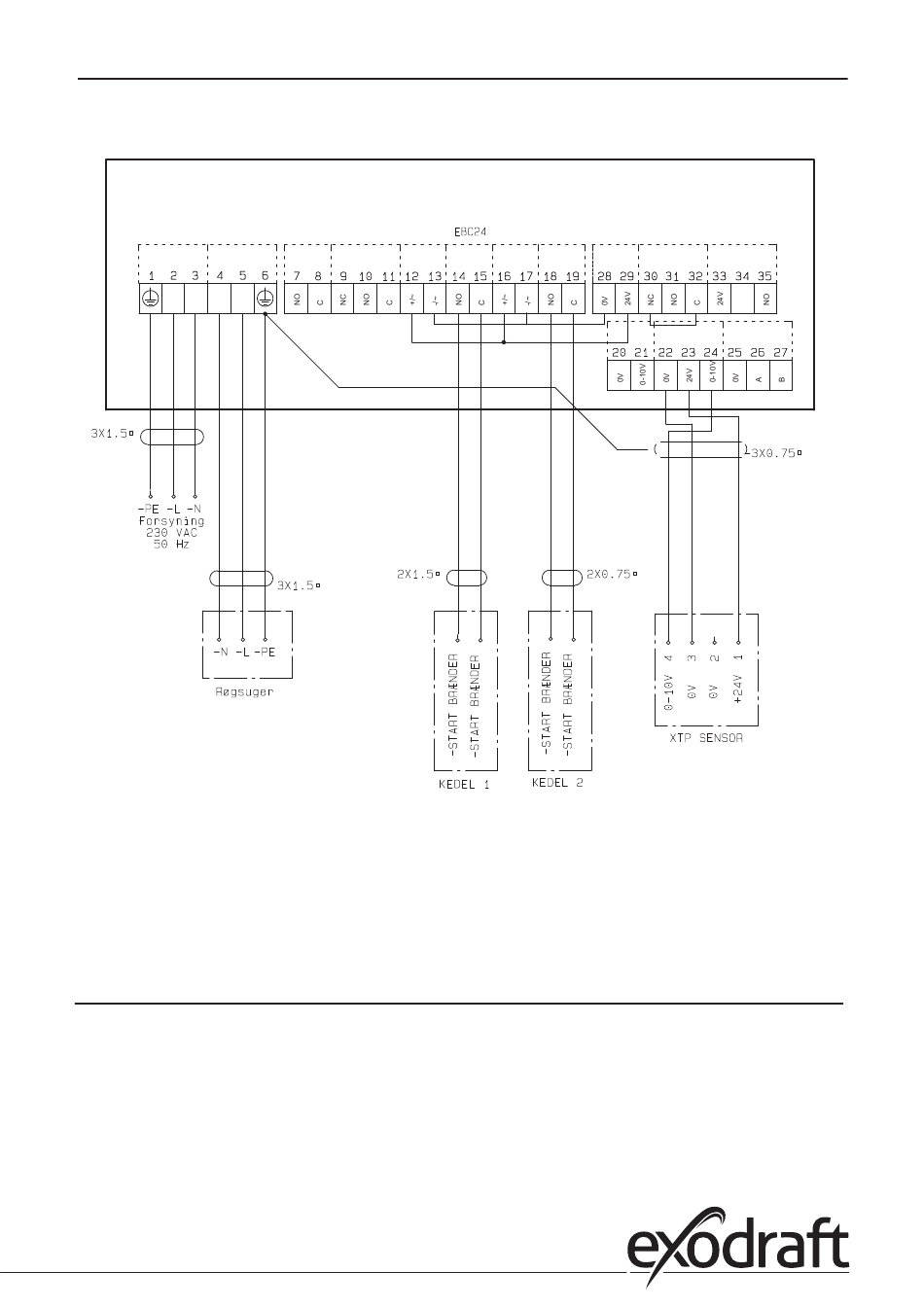

Eksemplet viser hvordan EBC24 skal tilkobles hvis kontinuerlig drift av røyksugeren er ønskelig:
• Forsyningen tilkobles klemme 1–3.
• Det legges en ledningstilkobling mellom klemme 13, 17 og 28.
• Det legges en ledningstilkobling mellom klemme 12, 16 og 29.
• Tilkobling til kjeler (eksempel med 2 kjeler):
• Brennerens startsignal for kjel 1 tilkobles klemme 14 og 15.
• Brennerens startsignal for kjel 2 tilkobles klemme 18 og 19.
• Røyksugeren tilkobles klemme 4–6.
• Trykktransduseren (XTP) tilkobles klemme 22–24 med en skjermet kabel, og skjermen tilkobles klemme
6
3 4
VFD Out ALARM OUT BOILER BURNER
1 - IN 1 - OUT
5
BOILER BURNER 24 VDC PDS
2 - IN 2 - OUT
VFD
Pressure control • 75
6 7
BUZZER
XTP RS485
