Zubehör; Einbau - Exodraft EBC24 Anleitung

3120072-DE+SE+NO EBC24

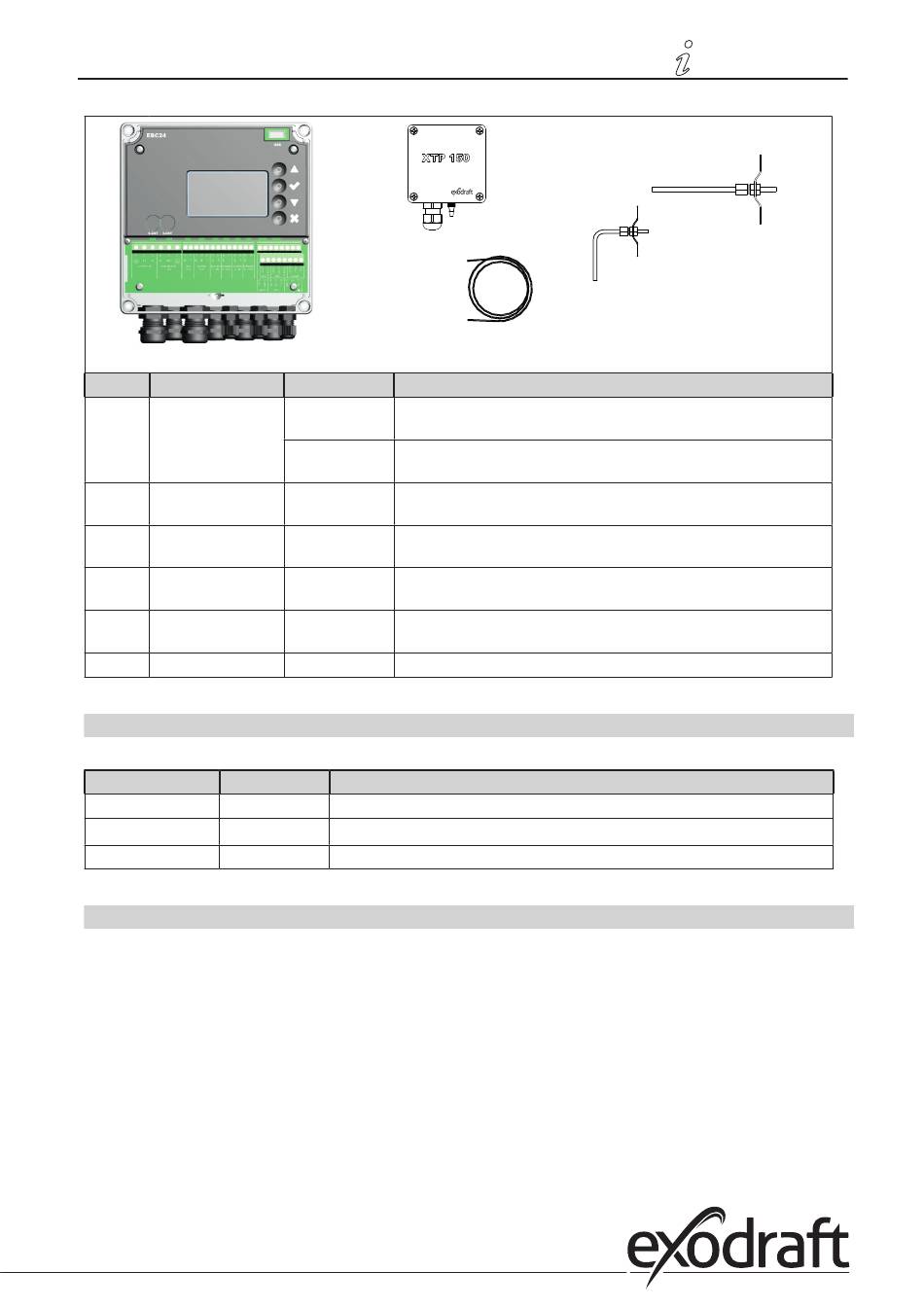

EBC24 beinhaltet:
A
Pos. Del
A EBC24
B Druckumformer
(XTP)
C Messsonde für
EBC24EU01
D Messsonde für
EBC24EU02
E 2 m.
Silikonschlauch
Anleitung
2.1 Zubehör
Del Artikelnr.
Relaisbox ES12
Externer PDS PDSBOX
Rep. Schalter REP-AFB
2.2

Einbau

Kabellänge
Max. Kabellänge zwischen EBC24 und XTP: 100 m.
Max. Kabellänge zwischen EBC24 und Schornsteinventilator / Ventilator: 100 m.
Max. Kabellänge zwischen XTP und Messsonde 2m.
E
Artikelnr.
EBC24EU01 Steuerung von Exodraft- Schornsteinventilatoren und
Zuluftventilatoren für Inneninstallation.
EBC24EU02 Steuerung von Exodraft- Schornsteinventilatoren und
Zuluftventilatoren für Außeninstallation.
XTP150 Misst den Luftdruck im Kesselraum, Schornstein oder
atmosphärischen Druck im Freien.
3200814 Misst den Druck im Schornstein. (EBC24EU01)
3200813 Misst den Druck im Schornstein. (EBC24EU02)
2000335 Liefert dem Druckumformer (XTP) den Referenzdruck von der
Messsonde oder von außen.
3120070
Für den Anschluss von mehr als zwei Kesseln
Misst den Druck im Schornstein
Trennschalter für Wartungsarbeiten
