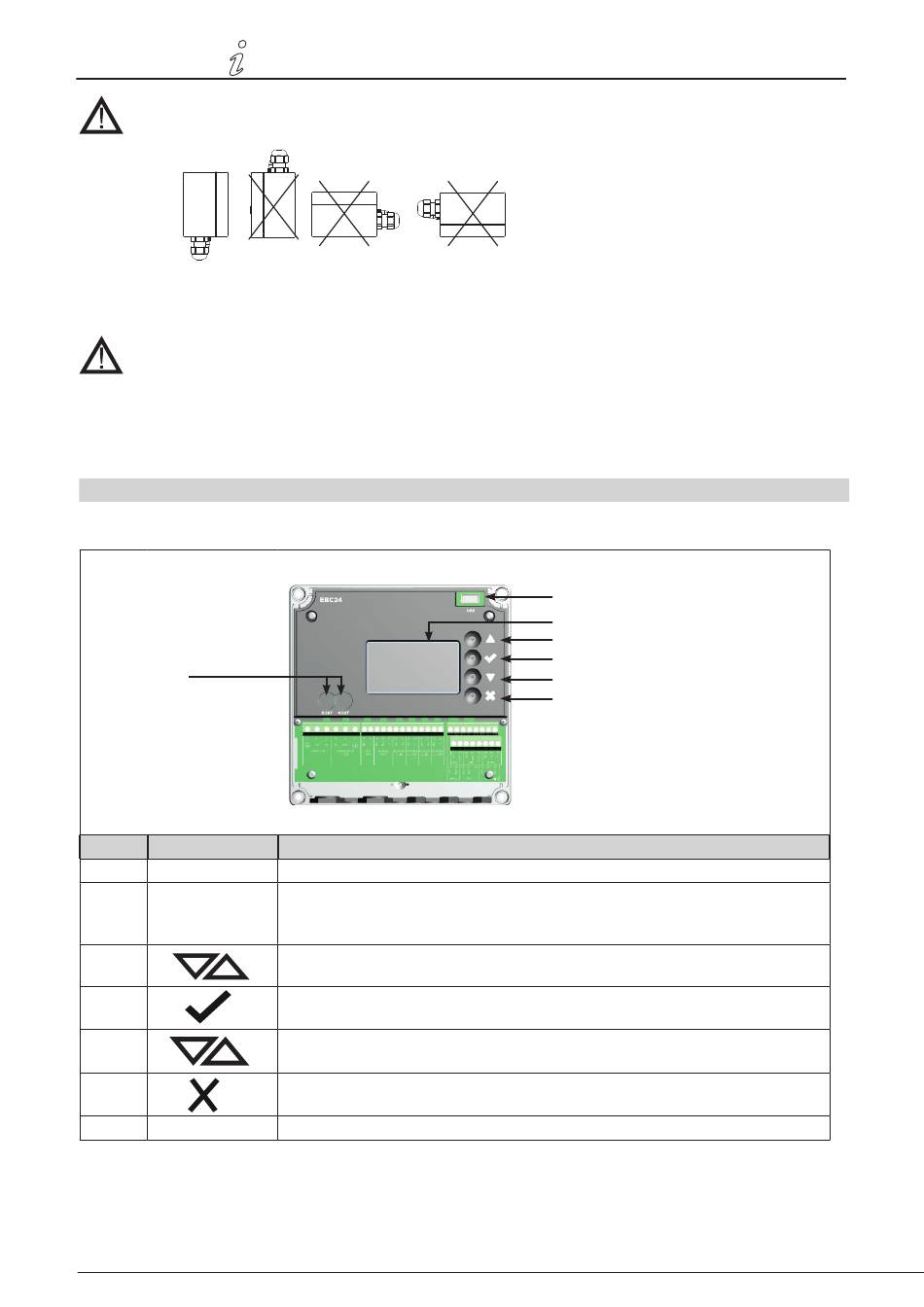

Se till att tryckgivaren (XTP) placeras med rätt sida upp.
Obs!
Blås inte i ventilerna på XTP.
Vid montering utomhus ska tryckgivaren placeras så att den inte påverkas av väder och vind. Vid montering
utomhus bör tryckgivaren placeras i en låda med ett hål (Ø 2 mm) i botten. Syftet med hålet är att säkerställa
rätt referenstryck samt förhindra vattenintrång.
Om tryckgivaren är placerad på en plats där insekter har tillgång till den fria änden bör
ett sinterfilter monteras.
2.3 Användargränssnittets uppbyggnad
2.3.1

Panel

G
Pos. Komponent
A USB
B Display
C
D
E
F
G Säkring
Funktion
• USB-gränssnitt
• Visar användning och ändrar användargränssnittet (menysystem)
• Indikerar larm
• Visar status vid normaldrift
• Gå framåt/uppåt i menysystemet
• Öka börvärde
• Bekräfta en åtgärd
• Framåt
• Gå nedåt i menysystemet
• Minska börvärde
• Avbryta en åtgärd
• Bakåt
• Säkringstyp
3120072-DE+SE+NO EBC24
A
B
C
D
E
F
