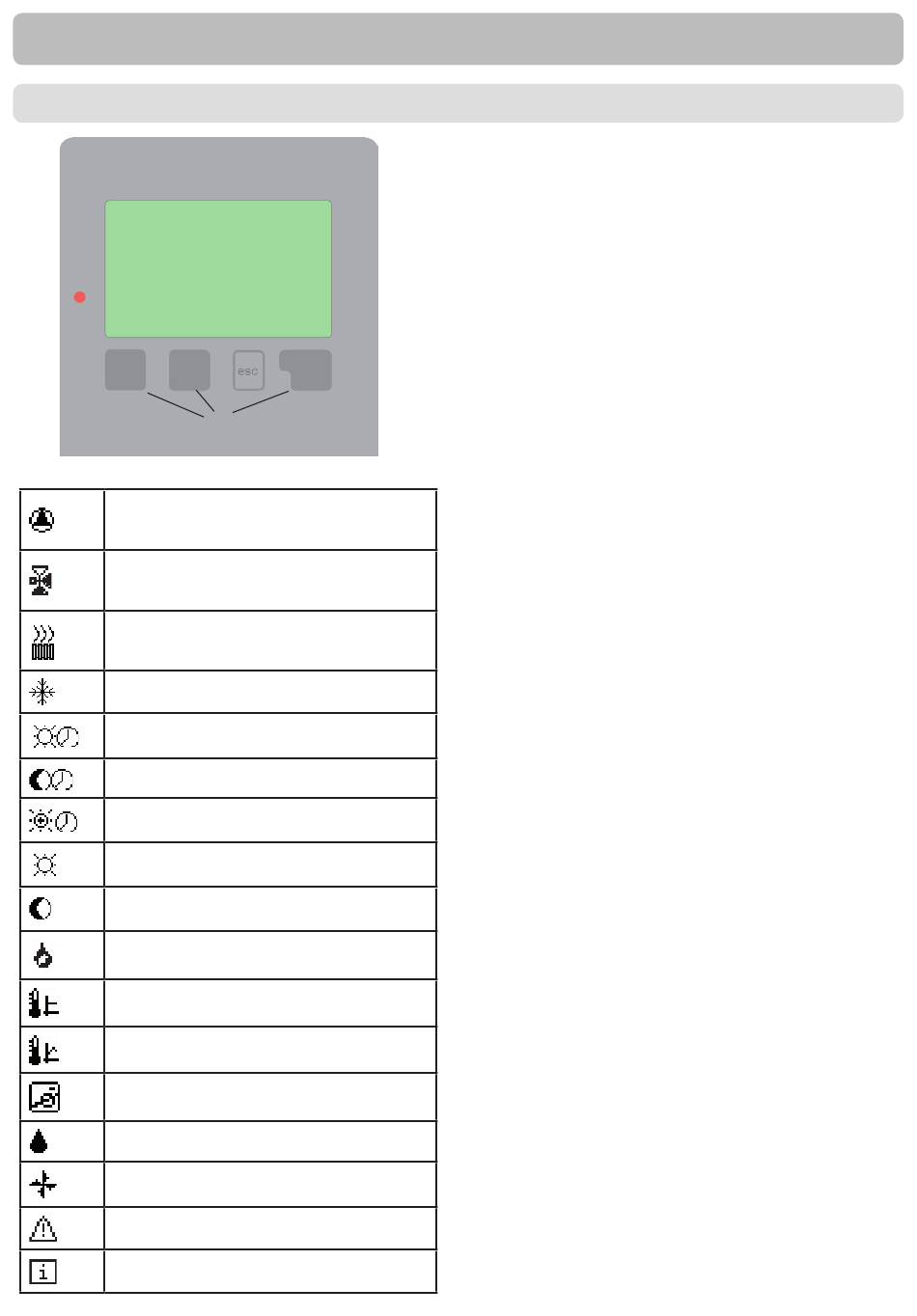

E.1. - Anzeige und Eingabe
(2)
Beispiele für Displaysymbole
Heizkreis-Pumpe
(dreht sich im Betrieb)
Heizkreis-Mischer
(beim auf/zu-fahren schwarz)
Heizen / Wintermodus
Kühlen / Sommermodus
Hzk-Tagbetrieb (Zeitprogr)
Hzk-Nachtbetrieb (Zeitprogr)
Hzk-Komfortbetrieb (Zeitprogr)
Dauertagbetrieb
Dauernachtbetrieb
Nachheizung aktiv
Sollwertbetrieb
Sollwertprogramm 14 Tage
Externer Thermostat aus
Entfeuchter (blinkt wenn aktiv)
Kühler (dreht wenn aktiv)
Warnung / Fehlermeldung
Neu vorliegende Infos
12
Bedienung
(1)
(3)
(4)
Das Display (1) mit umfangreichem Text-
und Grafikmodus ermöglicht Ihnen eine
einfache und fast selbsterklärende Bedie-
nung des Reglers.
Die Leuchtdiode (2) leuchtet grün, wenn
die Heizkreispumpe eingeschaltet ist.
Die Leuchtdiode (2) leuchtet rot, wenn
Betriebsart „Aus" eingestellt ist.
Die Leuchtdiode (2) blinkt schnell
rot, wenn ein Fehler vorliegt.
Die Eingaben erfolgen über 4 Taster
(3+4), denen je nach Situation unter-
schiedliche Funktionen zugeordnet sind.
Die „esc" Taste (3) wird genutzt, um eine
Eingabe abzubrechen oder ein Menü zu
verlassen. Es erfolgt ggf. eine Sicherheits-
abfrage, ob die durchgeführten Änderun-
gen gespeichert werden sollen.
Die Funktion der anderen 3 Tasten
(4) wird jeweils in der Displayzeile direkt
über den Tasten erklärt, wobei die rechte
Taste in der Regel eine Bestätigungs- und
Auswahlfunktion übernimmt.
Beispiele für Tastenfunktionen:
+/- = Werte vergrößern/verkleinern
▲ / ▼ = Menü runter/rauf scrollen
ja/nein = zustimmen/verneinen
Info = weiterführende Information
zurück = zur vorherigen Anzeige
ok = Auswahl bestätigen
Bestätigen = Einstellung bestätigen
