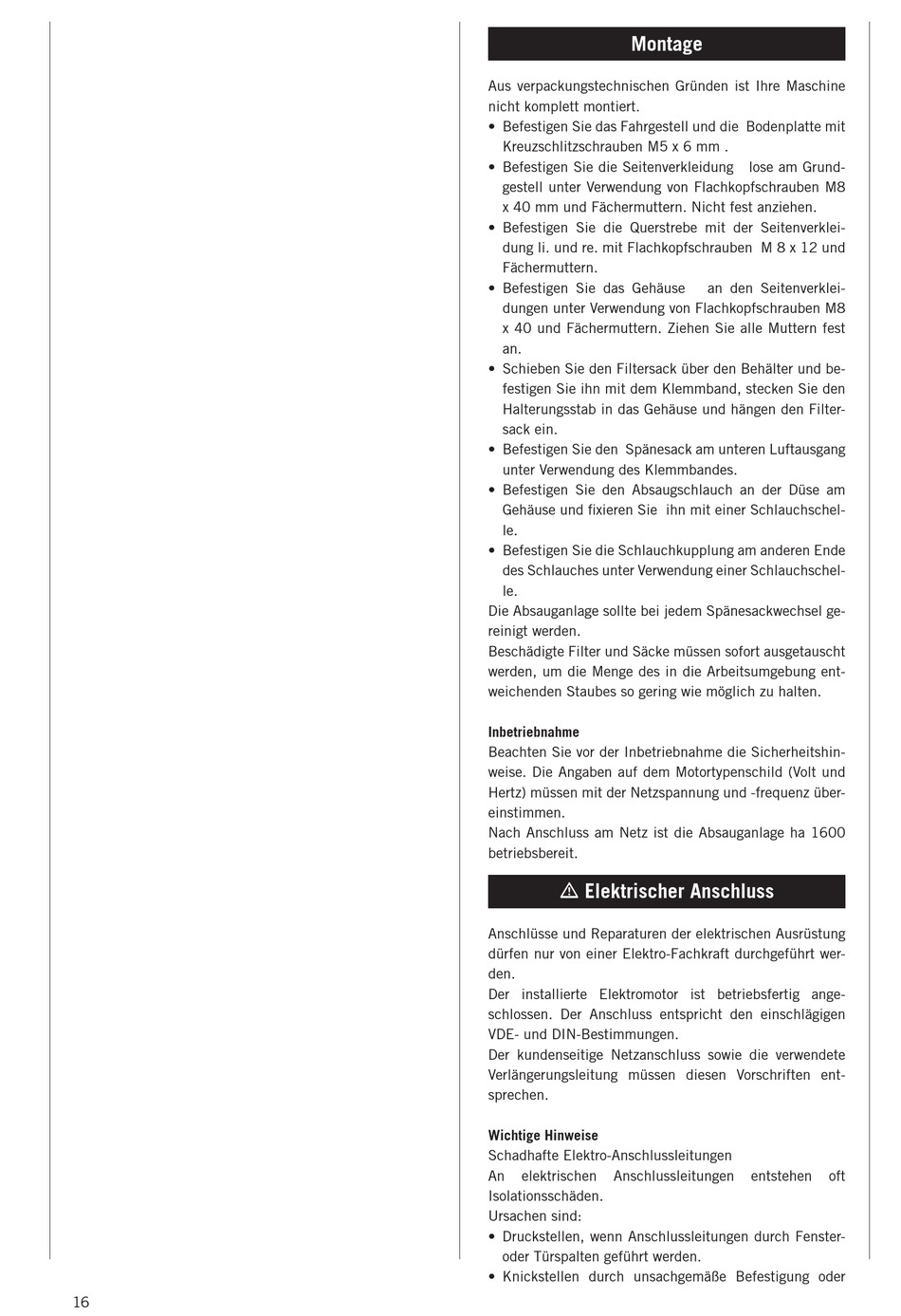

Montage

Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert.
• Befestigen Sie das Fahrgestell und die Bodenplatte mit
Kreuzschlitzschrauben M5 x 6 mm .
• Befestigen Sie die Seitenverkleidung
gestell unter Verwendung von Flachkopfschrauben M8
x 40 mm und Fächermuttern. Nicht fest anziehen.
• Befestigen Sie die Querstrebe mit der Seitenverklei-
dung li. und re. mit Flachkopfschrauben M 8 x 12 und
Fächermuttern.
• Befestigen Sie das Gehäuse
dungen unter Verwendung von Flachkopfschrauben M8
x 40 und Fächermuttern. Ziehen Sie alle Muttern fest
an.
• Schieben Sie den Filtersack über den Behälter und be-
festigen Sie ihn mit dem Klemmband, stecken Sie den
Halterungsstab in das Gehäuse und hängen den Filter-
sack ein.
• Befestigen Sie den Spänesack am unteren Luftausgang
unter Verwendung des Klemmbandes.
• Befestigen Sie den Absaugschlauch an der Düse am
Gehäuse und fixieren Sie ihn mit einer Schlauchschel-
le.
• Befestigen Sie die Schlauchkupplung am anderen Ende
des Schlauches unter Verwendung einer Schlauchschel-
le.
Die Absauganlage sollte bei jedem Spänesackwechsel ge-
reinigt werden.
Beschädigte Filter und Säcke müssen sofort ausgetauscht
werden, um die Menge des in die Arbeitsumgebung ent-
weichenden Staubes so gering wie möglich zu halten.
Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicher heits hin-
weise. Die Angaben auf dem Motortypenschild (Volt und
Hertz) müssen mit der Netzspannung und ­frequenz über-
einstimmen.
Nach Anschluss am Netz ist die Absauganlage ha 1600
betriebsbereit.
m Elektrischer Anschluss
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt wer-
den.
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägigen
VDE­ und DIN­Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
sprechen.
Wichtige Hinweise
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen
Isolations schäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster­
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
lose am Grund-
an den Seitenverklei-
entstehen oft
