Scheppach ha 1600 Originalbetriebsanweisung Seite 76

8
11
10
12
13
14
76
9
1.
2.
3.
7
4.
5.
6.
7.
8.
9.
1
10. Vak na piliny
11. Spodná spojovacia páska
12. Odsávacia hadice
13. Páska 2 ks
14. Hadicová spojka
15. Vak s príslušenstvom
4
3
16. Návod na použitie
6
Z dôvodov súvisiacich s baliacou technikou nie je váš prí-
stroj kompletne montovaný.
• Pojazdný podstavec a spodnú dosku spojte krížovými
2
skrutkami M5 x 6mm.
• Bočný kryt voľne pripevnite na základný podstavec prí-
stroja použitím skrutiek s plochou hlavou M8 x 40 mm
5
a špeciálnych matíc. Neuťahujte pevne.
• Priečnu podperu spojte s ľavým a pravým bočným kry-
tom skrutkami s plochou hlavou M8 x 12 mm a matica-
mi.
• Skriňu pripevnite na bočné kryty použitím skrutiek s
plochou hlavou M8 x 40 mm a matíc. Pevne utiahnite
všetky matice.
• Filtračný vak vložte do nádrže a upevnite ho páskou,
do skrine vložte podpornú tyč a zaistite filtračný vak.
• Vak na piliny upevnite na spodný vývod vzduchu po-
mocou pásky.
• Odsávaciu hadicu upevnite na dýzu na skrini a pripev-
nite ju hadicovou sponou.
• Hadicovú spojku upevnite hadicovou sponou na opač-
nom konci hadice.
Odsávacie zariadenie by sa pri každej výmene vaku na
piliny malo vyčistiť. Poškodené filtre a vaky sa musia ih-
neď vymeniť, aby množstvo prachu unikajúceho do pra-
covného prostredia bolo čo najmenšie.
Príprava k práci
Pred začatím práce čítajte návod na obsluhu. Informácie
na štítku motoru (voltáž a frekvencia) musí byť v súlade
s údaji na privádzači elektriny do zariadenia. Po zapoje-
ní do elektrickej siete je Odsávač prachu 12 pripravený
na prácu.
Opravy elektrických prvkov môže vykonať len kvalifikova-
ný odborník. Zabudovaný elektrický motor je kompletný
prvok, pripravený na okamžité použitie. Zásahy do elek-
trického obvodu musia byť vykonané v súlade s miestny-
mi právnymi požiadavkami.

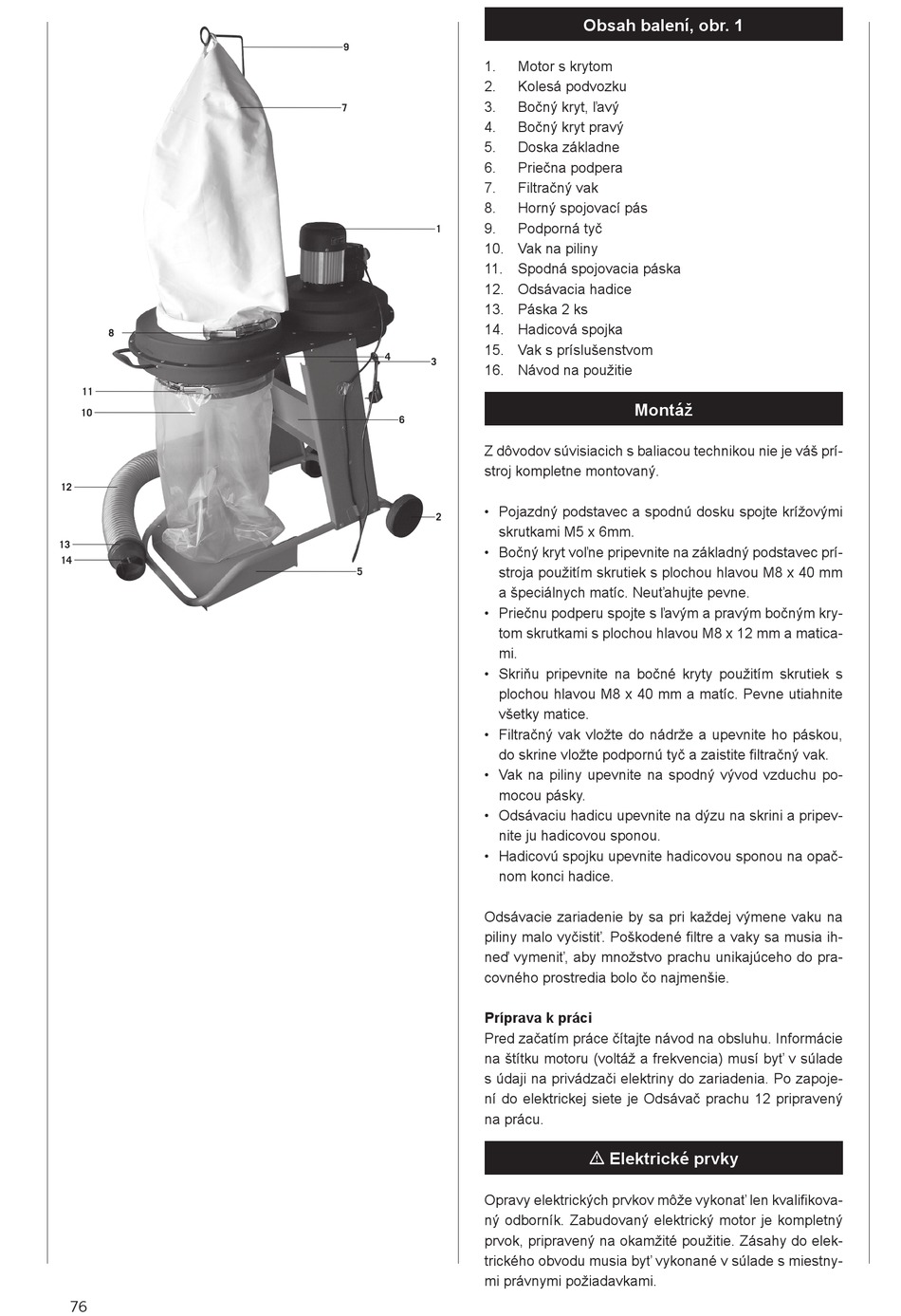

Obsah balení, obr. 1
Motor s krytom
Kolesá podvozku
Bočný kryt, ľavý
Bočný kryt pravý
Doska základne
Priečna podpera
Filtračný vak
Horný spojovací pás
Podporná tyč
Montáž
m Elektrické prvky
