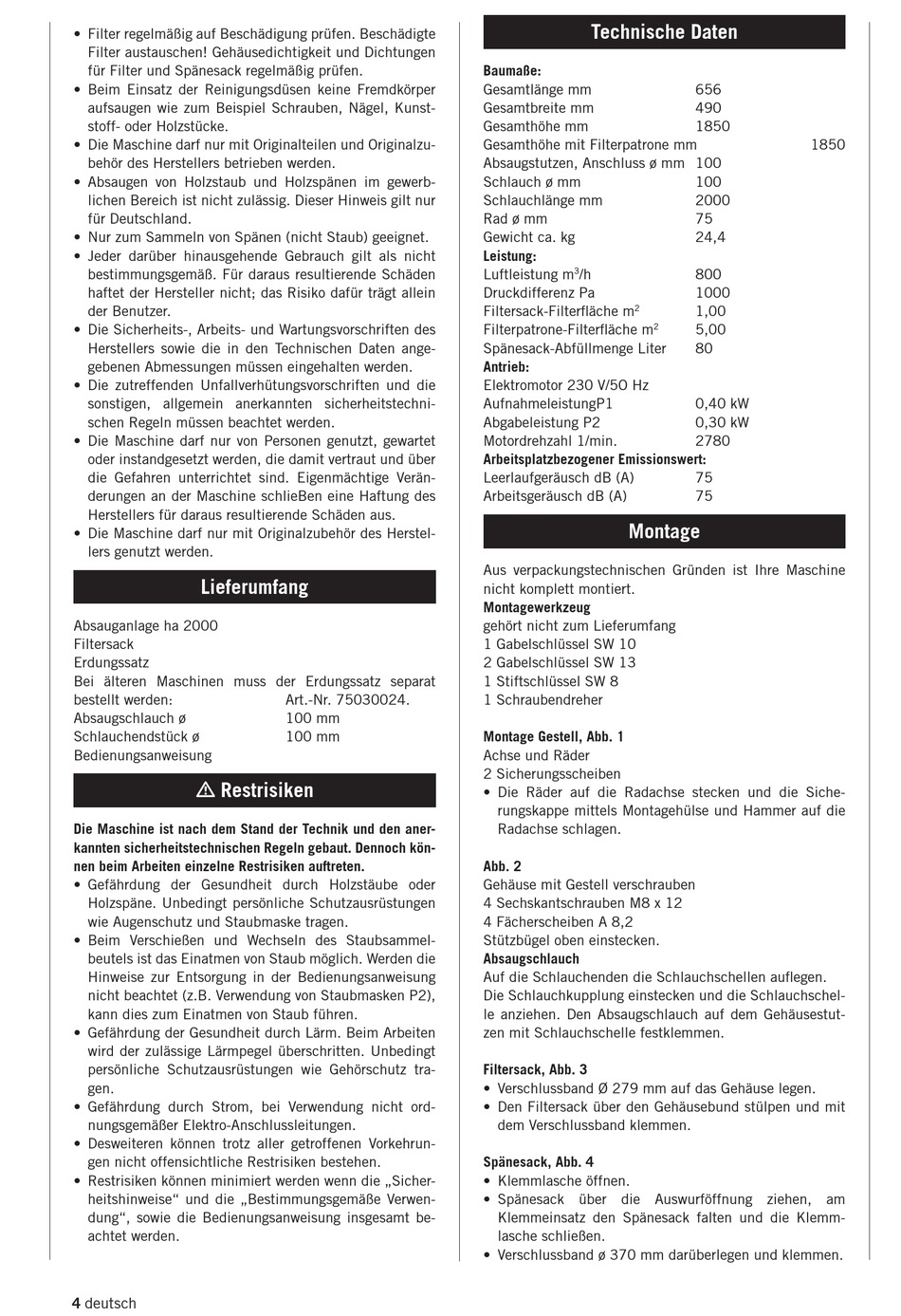

• Filter regelmäßig auf Beschädigung prüfen. Beschädigte
Filter austauschen! Gehäusedichtigkeit und Dichtungen
für Filter und Spänesack regelmäßig prüfen.
• Beim Einsatz der Reinigungsdüsen keine Fremdkörper
aufsaugen wie zum Beispiel Schrauben, Nägel, Kunst-
stoff- oder Holzstücke.
• Die Maschine darf nur mit Originalteilen und Originalzu-
behör des Herstellers betrieben werden.
• Absaugen von Holzstaub und Holzspänen im gewerb-
lichen Bereich ist nicht zulässig. Dieser Hinweis gilt nur
für Deutschland.
• Nur zum Sammeln von Spänen (nicht Staub) geeignet.
• Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende Schäden
haftet der Hersteller nicht; das Risiko dafür trägt allein
der Benutzer.
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des
Herstellers sowie die in den Technischen Daten ange-
gebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die
sonstigen, allgemein anerkannten sicherheitstechni-
schen Regeln müssen beachtet werden.
• Die Maschine darf nur von Personen genutzt, gewartet
oder instandgesetzt werden, die damit vertraut und über
die Gefahren unterrichtet sind. Eigenmächtige Verän-
derungen an der Maschine schlieBen eine Haftung des
Herstellers für daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör des Herstel-
lers genutzt werden.
Lieferumfang
Absauganlage ha 2000
Filtersack
Erdungssatz
Bei älteren Maschinen muss der Erdungssatz separat
bestellt werden:
Absaugschlauch ø
Schlauchendstück ø
Bedienungsanweisung
 Restrisiken
Die Maschine ist nach dem Stand der Technik und den aner-
kannten sicherheitstechnischen Regeln gebaut. Dennoch kön-
nen beim Arbeiten einzelne Restrisiken auftreten.
• Gefährdung der Gesundheit durch Holzstäube oder
Holzspäne. Unbedingt persönliche Schutzausrüstungen
wie Augenschutz und Staubmaske tragen.
• Beim Verschießen und Wechseln des Staubsammel-
beutels ist das Einatmen von Staub möglich. Werden die
Hinweise zur Entsorgung in der Bedienungsanweisung
nicht beachtet (z.B. Verwendung von Staubmasken P2),
kann dies zum Einatmen von Staub führen.
• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten
wird der zulässige Lärmpegel überschritten. Unbedingt
persönliche Schutzausrüstungen wie Gehörschutz tra-
gen.
• Gefährdung durch Strom, bei Verwendung nicht ord-
nungsgemäßer Elektro-Anschlussleitungen.
• Desweiteren können trotz aller getroffenen Vorkehrun-
gen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden wenn die „Sicher-
heitshinweise" und die „Bestimmungsgemäße Verwen-
dung", sowie die Bedienungsanweisung insgesamt be-
achtet werden.
4 deutsch
Art.-Nr. 75030024.
100 mm
100 mm

Technische Daten

Baumaße:
Gesamtlänge mm
Gesamtbreite mm
Gesamthöhe mm
Gesamthöhe mit Filterpatrone mm
Absaugstutzen, Anschluss ø mm 100
Schlauch ø mm
Schlauchlänge mm
Rad ø mm
Gewicht ca. kg
Leistung:
Luftleistung m 3 /h
Druckdifferenz Pa
Filtersack-Filterfläche m 2
Filterpatrone-Filterfläche m
Spänesack-Abfüllmenge Liter
Antrieb:
Elektromotor 230 V/5O Hz
AufnahmeleistungP1
Abgabeleistung P2
Motordrehzahl 1/min.
Arbeitsplatzbezogener Emissionswert:
Leerlaufgeräusch dB (A)
Arbeitsgeräusch dB (A)

Montage

Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert.
Montagewerkzeug
gehört nicht zum Lieferumfang
1 Gabelschlüssel SW 10
2 Gabelschlüssel SW 13
1 Stiftschlüssel SW 8
1 Schraubendreher
Montage Gestell, Abb. 1
Achse und Räder
2 Sicherungsscheiben
• Die Räder auf die Radachse stecken und die Siche-
rungskappe mittels Montagehülse und Hammer auf die
Radachse schlagen.
Abb. 2
Gehäuse mit Gestell verschrauben
4 Sechskantschrauben M8 x 12
4 Fächerscheiben A 8,2
Stützbügel oben einstecken.
Absaugschlauch
Auf die Schlauchenden die Schlauchschellen auflegen.
Die Schlauchkupplung einstecken und die Schlauchschel-
le anziehen. Den Absaugschlauch auf dem Gehäusestut-
zen mit Schlauchschelle festklemmen.
Filtersack, Abb. 3
• Verschlussband Ø 279 mm auf das Gehäuse legen.
• Den Filtersack über den Gehäusebund stülpen und mit
dem Verschlussband klemmen.
Spänesack, Abb. 4
• Klemmlasche öffnen.
• Spänesack über die Auswurföffnung ziehen, am
Klemmeinsatz den Spänesack falten und die Klemm-
lasche schließen.
• Verschlussband ø 370 mm darüberlegen und klemmen.
656
490
1850
1850
100
2000
75
24,4
800
1000
1,00
5,00
2
80
0,40 kW
0,30 kW
2780
75
75
