1 Carcasa completa cu motor
7 2 Suport cu roti pentru transport
3 Perete lateral stanga
4 Perete lateral dreapta
5 Placa suport
6 Bara transversala
7 Sac ltrant
1 8 Banda superioara de prindere
9 Tija suport
10 Sac colector
11 Banda inferioara de prindere
12 Furtun aspiratie
13 Colier 2x
14 Cuplaj furtun
4
3
15 Punga cu accesorii
16 Manual de utilizare
6
Din motive de ambalare masina nu este complet montata.
• Fixati suportul cu roti si placa suport cu suruburi cap
2
cruce M5 x 6 mm.
• Fixati provizoriu peretii laterali pe suportul de baza,
utilizand suruburi cu cap plat M8 x 40 mm si pulite
5
evantai. Nu strangeti de nitiv.
• Fixati bara transversala pe peretii laterali stanga si
dreapta cu suruburi cu cap plat M8 x 12 mm si piulite
evantai.
• Fixati carcasa pe peretii laterali, utilizand suruburi
cu cap plat M8 x 40 si saibe evantai. Strangeti bine
toate piulitele.
• Trageti sacul ltrant peste suport si xati-l cu banda de
prindere, introduceti tija suport in carcasa si agatati
sacul ltrant.
• Fixati sacul colector pe gura inferioara de evacuare aer
cu ajutorul benzii de prindere.
• Introduceti furtunul de aspiratie pe duza de pe carcasa
si xati cu un colier.
• Fixati cu un colier cuplajul furtunului de aspiratie la celalalt
capat al acestuia.
Curatati instalatia de exhaustare ori de cate ori inlocuiti sacul
colector.
Inlocuiti imediat ltrele sau sacii deteriorati pentru a reduce
cat mai mult cantitatea de pulbere care poate scapa in
zona de lucru.
Punerea in functiune
Inainte de punerea in functiune insusiti-va instructiunile de
siguranta. Datele de pe placuta de identi care a motorului
(V si Hz) trebuie sa corespunda cu valorile din retea.
Dupa conectarea la retea instalatia de exhaustare ha 1600
este gata de functionare.

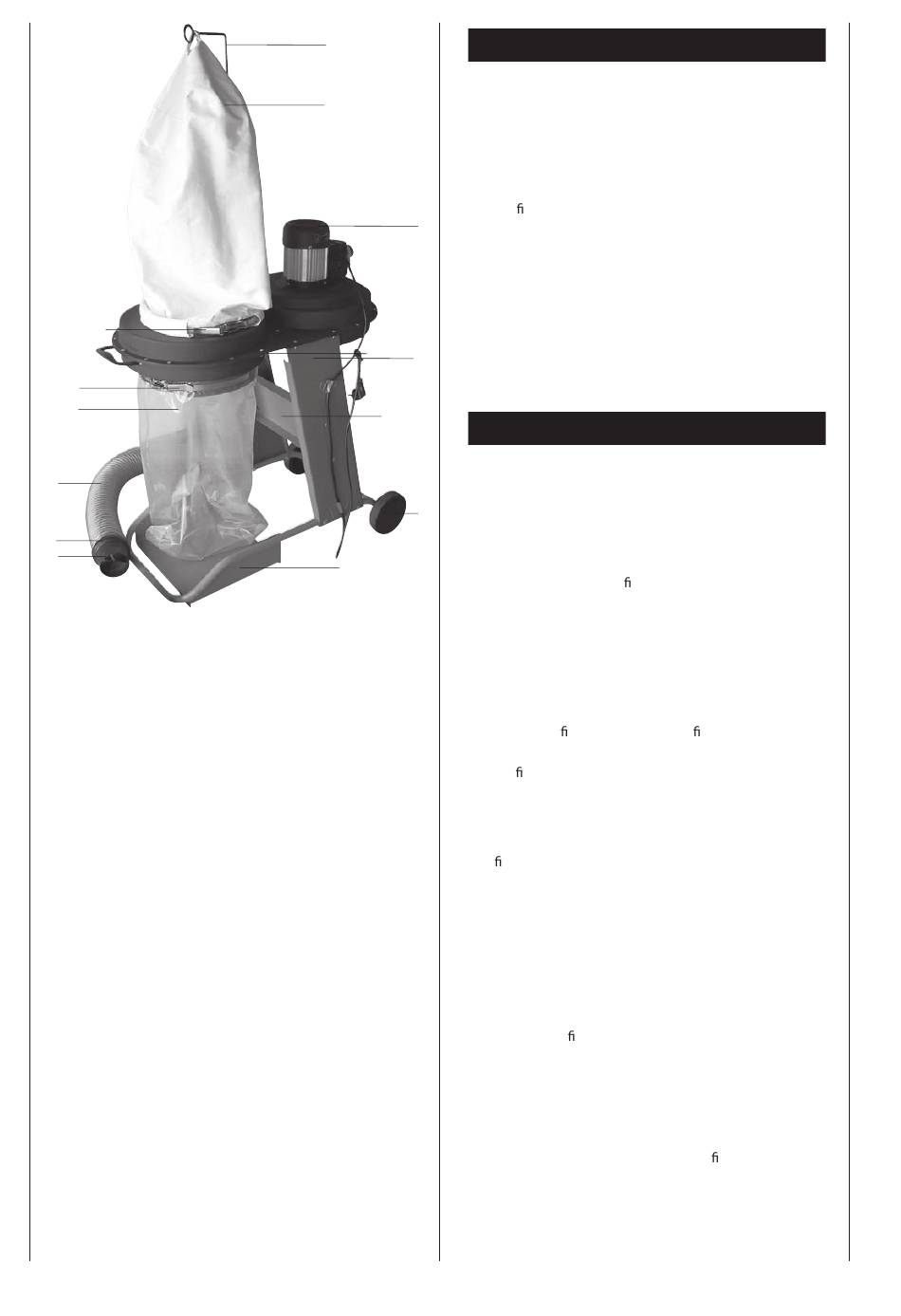

Furnitura, Fig.1
