8
11
10
12
13
14
62
9
1 Hus koblet med motor
2 Chassis med hjul
7
3 Sidekledning venstre
4 Sidekledning høyre
5 Bunnplate
6 Tverrstag
7 Filtersekk
8 Øvre klemmebånd
1
9 Monteringsstav
10 Sponsekk
11 Nedre klemmebånd
12 Avsugsslange
13 Klemmebånd 2x
14 Slangekobling
4
3
15 Ekstra sekk
16 Bruksanvisning
6
Av pakktekniske grunner er maskinen Deres ikke komplett
montert.
• Fest chassiset og bunnplaten med stjerneskruer M5 x 6
2
mm.
• Fest sidekledningen løst til grunnrammen med flatho-
dede skruer M8 x 40 mm og muttere. Ikke dra hardt
5
til.
• Fest tverrstaget med sidekledningen høyre og venstre
med flathodede skruer M 8 x 12 og muttere.
• Fest huset på sidekledningen med flathodede skruer
M8 x 40 og muttere. Skru alle muttere fast.
• Skyv filtersekken over beholderen og fest den med
klemmebåndet, sett monteringsstaven i huset og heng
filtersekken på.
• Fest sponsekken på nedre luftutgang med klemmebån-
det.
• Fest avsugsslangen på dysen på huset og fest med en
slangeklemme.
• Fest slangekoblingen på den andre enden av slangen
med en slangeklemme.
Avsugsanlegget bør rengjøres hver gang sponsekken byt-
tes.
Skadede filter og sekker må byttes øyeblikkelig for å holde
arbeidsomgivelsene så fri for svevestøv som mulig.
Igangsetting
Ta hensyn til sikkerhetshenvisningene før maskinen settes
i gang. Opplysningene på motortypeskiltet (Volt og Hertz)
må overensstemme med nettspenningen og -frekvensen.
Tilknyttet nettet er driftsklart for 2000 mål.
Tilkobling og reparasjon av det elektriske utstyret får bare
utføres av elektro-fagkrefter.
Den installerte elektromotoren er driftsferdig når den er
koblet til. Tilkoblingen følger de tilhørende VDE­ og DIN­

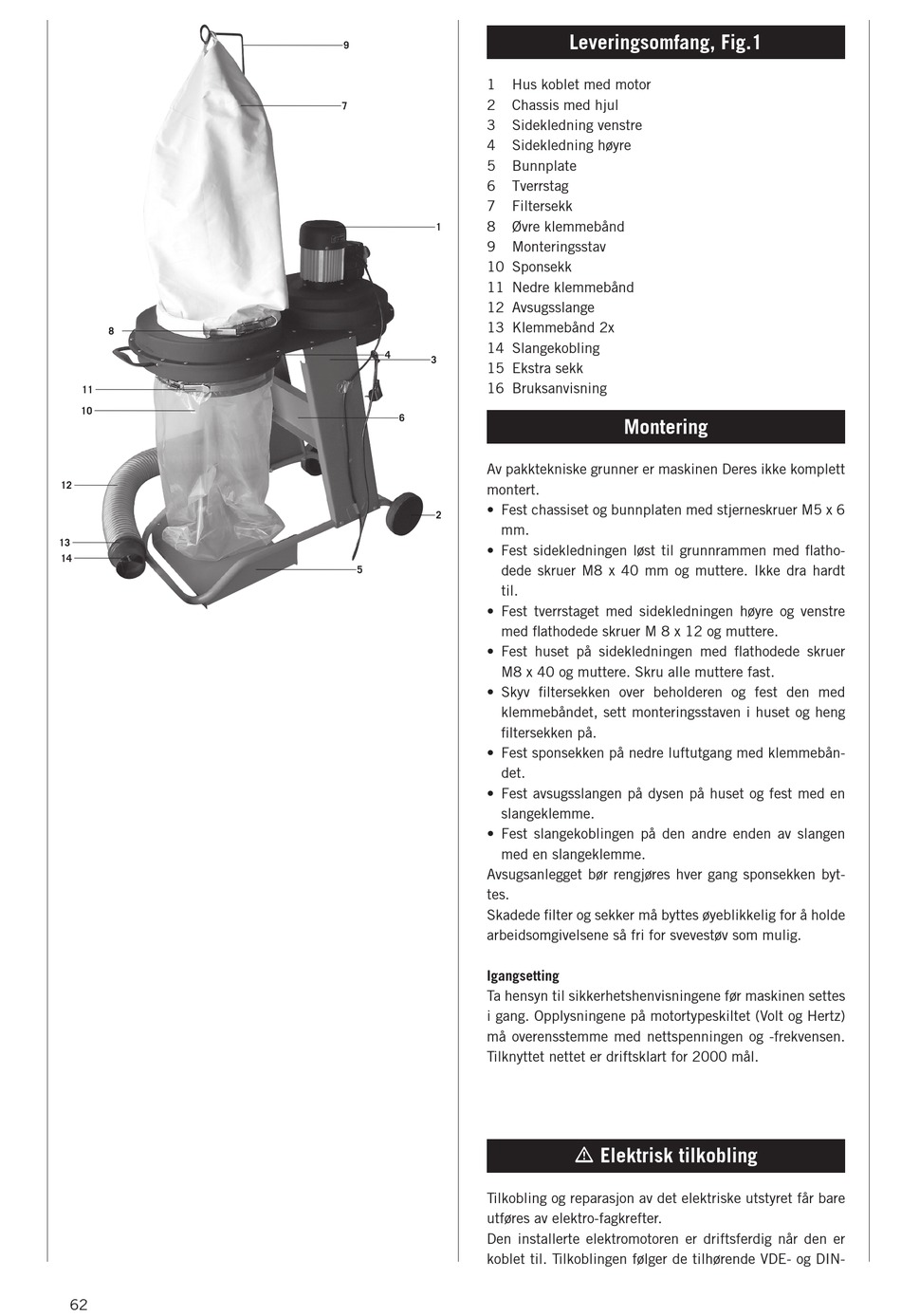

Leveringsomfang, Fig.1
Montering
m Elektrisk tilkobling
