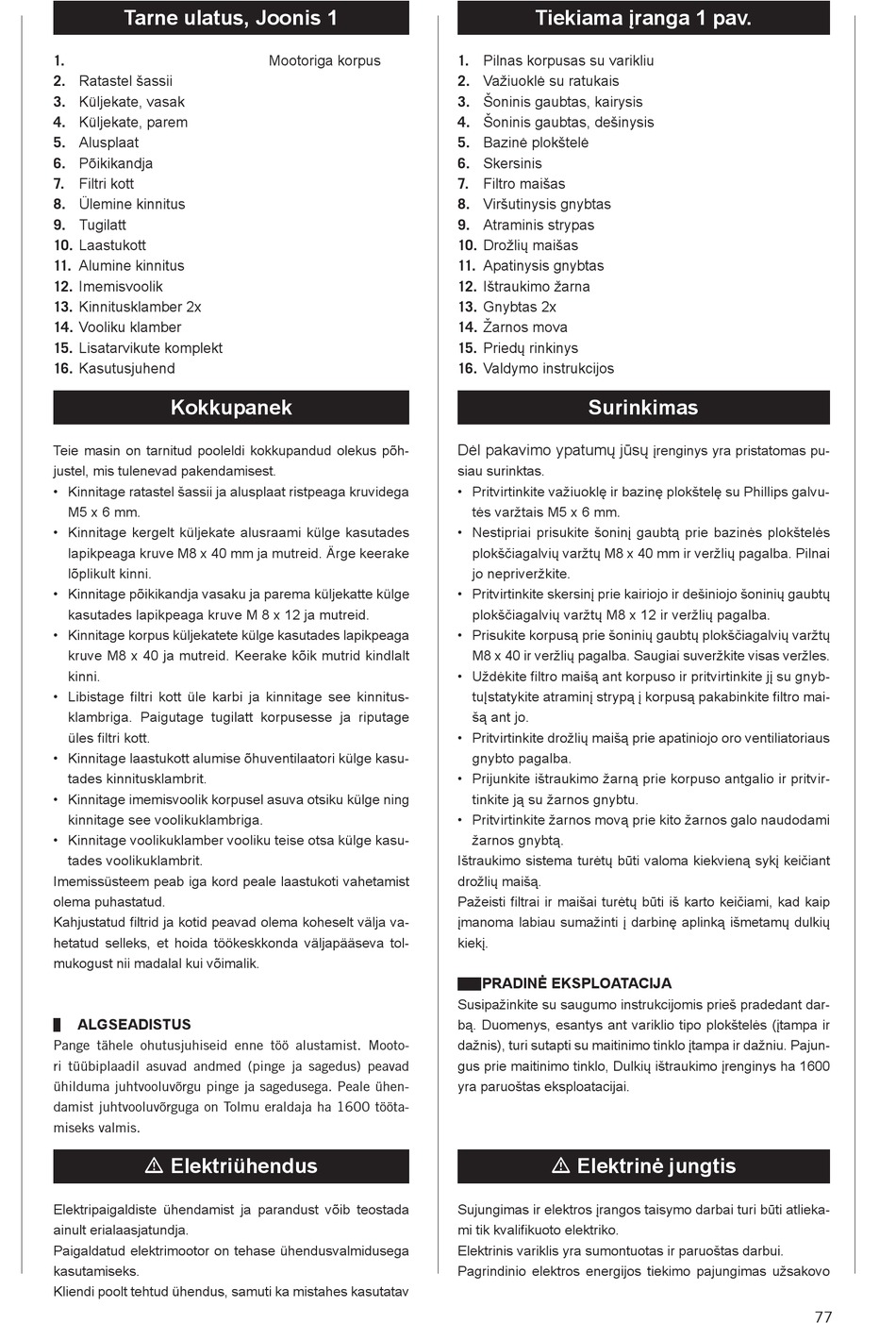

Tarne ulatus, Joonis 1
1.
2. Ratastel šassii
3. Küljekate, vasak
4. Küljekate, parem
5. Alusplaat
6. Põikikandja
7. Filtri kott
8. Ülemine kinnitus
9. Tugilatt
10. Laastukott
11. Alumine kinnitus
12. Imemisvoolik
13. Kinnitusklamber 2x
14. Vooliku klamber
15. Lisatarvikute komplekt
16. Kasutusjuhend
Kokkupanek
Teie masin on tarnitud pooleldi kokkupandud olekus põh-
justel, mis tulenevad pakendamisest.
• Kinnitage ratastel šassii ja alusplaat ristpeaga kruvidega
M5 x 6 mm.
• Kinnitage kergelt küljekate alusraami külge kasutades
lapikpeaga kruve M8 x 40 mm ja mutreid. Ärge keerake
lõplikult kinni.
• Kinnitage põikikandja vasaku ja parema küljekatte külge
kasutades lapikpeaga kruve M 8 x 12 ja mutreid.
• Kinnitage korpus küljekatete külge kasutades lapikpeaga
kruve M8 x 40 ja mutreid. Keerake kõik mutrid kindlalt
kinni.
• Libistage filtri kott üle karbi ja kinnitage see kinnitus-
klambriga. Paigutage tugilatt korpusesse ja riputage
üles filtri kott.
• Kinnitage laastukott alumise õhuventilaatori külge kasu-
tades kinnitusklambrit.
• Kinnitage imemisvoolik korpusel asuva otsiku külge ning
kinnitage see voolikuklambriga.
• Kinnitage voolikuklamber vooliku teise otsa külge kasu-
tades voolikuklambrit.
Imemissüsteem peab iga kord peale laastukoti vahetamist
olema puhastatud.
Kahjustatud filtrid ja kotid peavad olema koheselt välja va-
hetatud selleks, et hoida töökeskkonda väljapääseva tol-
mukogust nii madalal kui võimalik.
ALGSEADISTUS
Pange tähele ohutusjuhiseid enne töö alustamist. Mooto-
ri tüübiplaadil asuvad andmed (pinge ja sagedus) peavad
ühilduma juhtvooluvõrgu pinge ja sagedusega. Peale ühen-
damist juhtvooluvõrguga on Tolmu eraldaja ha 1600 tööta-
miseks valmis.
m Elektriühendus
Elektripaigaldiste ühendamist ja parandust võib teostada
ainult erialaasjatundja.
Paigaldatud elektrimootor on tehase ühendusvalmidusega
kasutamiseks.
Kliendi poolt tehtud ühendus, samuti ka mistahes kasutatav
Mootoriga korpus
Tiekiama įranga 1 pav.
1. Pilnas korpusas su varikliu
2. Važiuoklė su ratukais
3. Šoninis gaubtas, kairysis
4. Šoninis gaubtas, dešinysis
5. Bazinė plokštelė
6. Skersinis
7. Filtro maišas
8. Viršutinysis gnybtas
9. Atraminis strypas
10. Drožlių maišas
11. Apatinysis gnybtas
12. Ištraukimo žarna
13. Gnybtas 2x
14. Žarnos mova
15. Priedų rinkinys
16. Valdymo instrukcijos
Surinkimas
Dėl pakavimo ypatumų jūsų
siau surinktas.
• Pritvirtinkite važiuoklę ir bazinę plokštelę su Phillips galvu-
tės varžtais M5 x 6 mm.
• Nestipriai prisukite šoninį gaubtą prie bazinės plokštelės
plokščiagalvių varžtų M8 x 40 mm ir veržlių pagalba. Pilnai
jo nepriveržkite.
• Pritvirtinkite skersinį prie kairiojo ir dešiniojo šoninių gaubtų
plokščiagalvių varžtų M8 x 12 ir veržlių pagalba.
• Prisukite korpusą prie šoninių gaubtų plokščiagalvių varžtų
M8 x 40 ir veržlių pagalba. Saugiai suveržkite visas veržles.
• Uždėkite filtro maišą ant korpuso ir pritvirtinkite jį su gnyb-
tuĮstatykite atraminį strypą į korpusą pakabinkite filtro mai-
šą ant jo.
• Pritvirtinkite drožlių maišą prie apatiniojo oro ventiliatoriaus
gnybto pagalba.
• Prijunkite ištraukimo žarną prie korpuso antgalio ir pritvir-
tinkite ją su žarnos gnybtu.
• Pritvirtinkite žarnos movą prie kito žarnos galo naudodami
žarnos gnybtą.
Ištraukimo sistema turėtų būti valoma kiekvieną sykį keičiant
drožlių maišą.
Pažeisti filtrai ir maišai turėtų būti iš karto keičiami, kad kaip
įmanoma labiau sumažinti į darbinę aplinką išmetamų dulkių
kiekį.
PRADINĖ EKSPLOATACIJA
Susipažinkite su saugumo instrukcijomis prieš pradedant dar-
bą. Duomenys, esantys ant variklio tipo plokštelės (įtampa ir
dažnis), turi sutapti su maitinimo tinklo įtampa ir dažniu. Pajun-
gus prie maitinimo tinklo, Dulkių ištraukimo įrenginys ha 1600
yra paruoštas eksploatacijai.
m Elektrinė jungtis
Sujungimas ir elektros įrangos taisymo darbai turi būti atlieka-
mi tik kvalifikuoto elektriko.
Elektrinis variklis yra sumontuotas ir paruoštas darbui.
Pagrindinio elektros energijos tiekimo pajungimas užsakovo
įrenginys yra pristatomas pu-
77
