8
11
10
12
13
14
12
9
1
7
2
3
4
5
6
7
1
8
9
10 Spänesack (5x)
11 Unteres Klemmband
12 Absaugschlauch
13 Klemmband 2x
14 Schlauchkupplung
4
3
15 Beipackbeutel
16 Bedienungsanweisung
6
Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert.
• Befestigen Sie das Fahrgestell und die Bodenplatte mit
2
Kreuzschlitzschrauben M5 x 6 mm .
• Befestigen Sie die Seitenverkleidung
5
gestell unter Verwendung von Flachkopfschrauben M8
x 40 mm und Fächermuttern. Nicht fest anziehen.
• Befestigen Sie die Querstrebe mit der Seitenverklei-
dung li. und re. mit Flachkopfschrauben M 8 x 12 und
Fächermuttern.
• Befestigen Sie das Gehäuse
dungen unter Verwendung von Flachkopfschrauben M8
x 40 und Fächermuttern. Ziehen Sie alle Muttern fest
an.
• Schieben Sie den Filtersack über den Behälter und be-
festigen Sie ihn mit dem Klemmband, stecken Sie den
Halterungsstab in das Gehäuse und hängen den Filter-
sack ein.
• Befestigen Sie den Spänesack am unteren Luftausgang
unter Verwendung des Klemmbandes.
• Befestigen Sie den Absaugschlauch an der Düse am
Gehäuse und fixieren Sie ihn mit einer Schlauchschel-
le.
• Befestigen Sie die Schlauchkupplung am anderen Ende
des Schlauches unter Verwendung einer Schlauchschel-
le.
Die Absauganlage sollte bei jedem Spänesackwechsel ge-
reinigt werden.
Beschädigte Filter und Säcke müssen sofort ausgetauscht
werden, um die Menge des in die Arbeitsumgebung ent-
weichenden Staubes so gering wie möglich zu halten.
Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicherheitshin
weise. Die Angaben auf dem Motortypenschild (Volt und
Hertz) müssen mit der Netzspannung und frequenz über-
einstimmen.
Nach Anschluss am Netz ist die Absauganlage ha 1800
betriebsbereit.

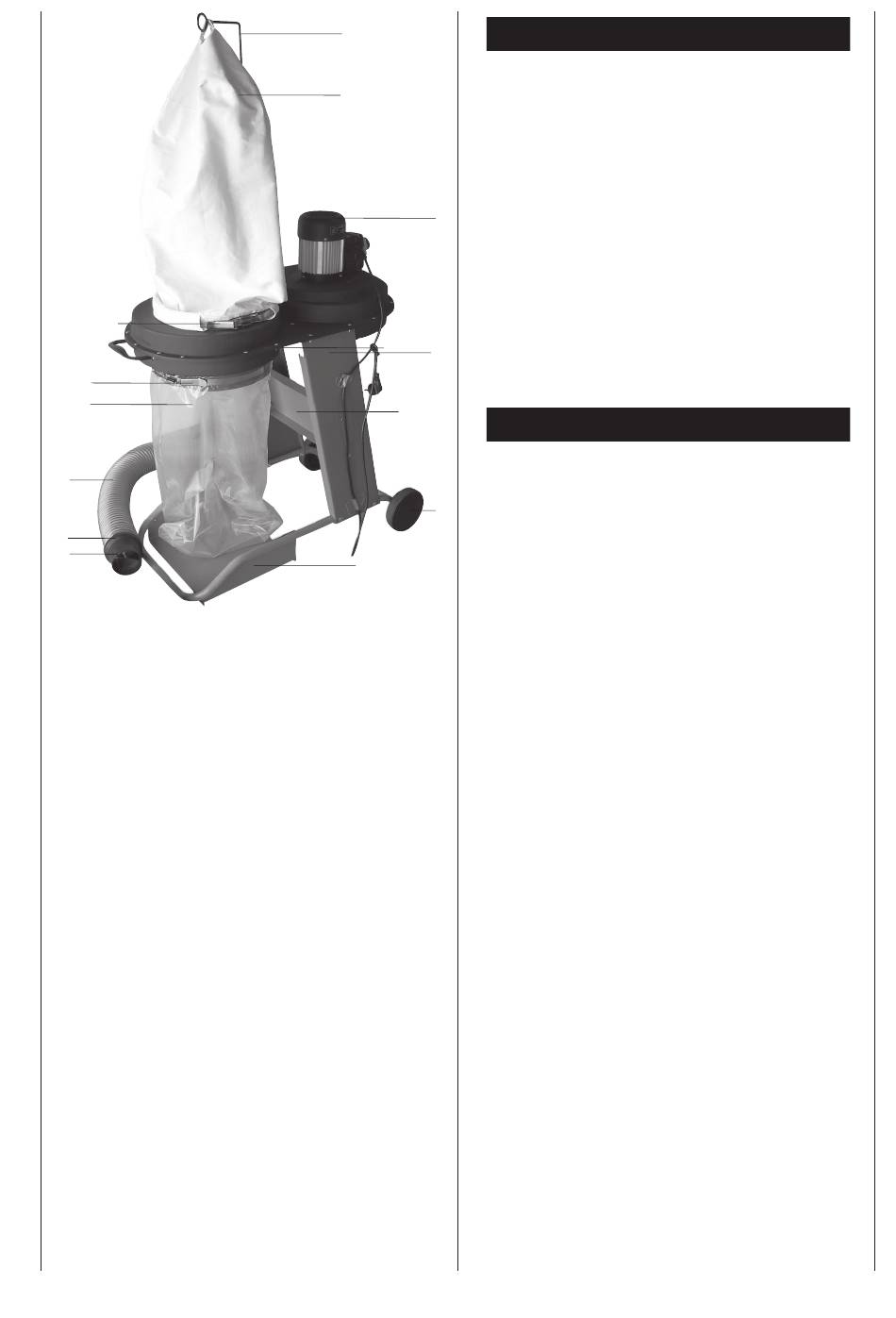

Lieferumfang, Fig.1
Gehäuse kpl. mit Motor
Fahrgestell mit Räder
Seitenverkleidung links
Seitenverkleidung rechts
Bodenplatte
Querstrebe
Filtersack
Oberes Klemmband
Halterungsstab
Montage
lose am Grund-
an den Seitenverklei-
