4.1.2
Steuerungsbereich B
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-0M37XM-EW500
16.07.2018
Beschreibung
0
Drucktaste Anzeige links / Sperrfunktion
Umschaltung der Geräteanzeige zwischen diversen Schweißparametern.
Signalleuchten zeigen den gewählten Parameter.
-------- Nach 3 s Betätigung wechselt das Gerät in die
Sperrfunktion > siehe Kapitel 4.3.4.
Signalleuchte Einheit der Drahtgeschwindigkeit
m/min ---- Parameterwert wird in Meter pro Minute angezeigt.
ipm ------- Parameterwert wird in Inch per minute angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 4.7.
Signalleuchte Materialdicke
Anzeige der gewählten Materialdicke.
Signalleuchte Schweißstrom
Anzeige des Schweißstroms in Ampere.
Signalleuchte, Drahtgeschwindigkeit
Leuchtet, wenn die Drahtgeschwindigkeit angezeigt wird.
Signalleuchte Sperrfunktion
Ein- und ausschalten über Drucktaste Anzeige links / Sperrfunktion.
Signalleuchte Korrekturspannung Lichtbogenlänge
Anzeige der Korrekturspannung Lichtbogenlänge in Volt.
Anzeige, rechts > siehe Kapitel 4.2
V ---------- Schweißspannung
Signalleuchte Übertemperatur / Fehler Schweißbrennerkühlung
Warn- und Fehlermeldungen > siehe Kapitel 5
Signalleuchte Kühlmittelstörung
Signalisiert Durchflussstörung bzw. Kühlmittelmangel.
Signalleuchte Sekunde
Der angezeigte Wert wird in Sekunde dargestellt.

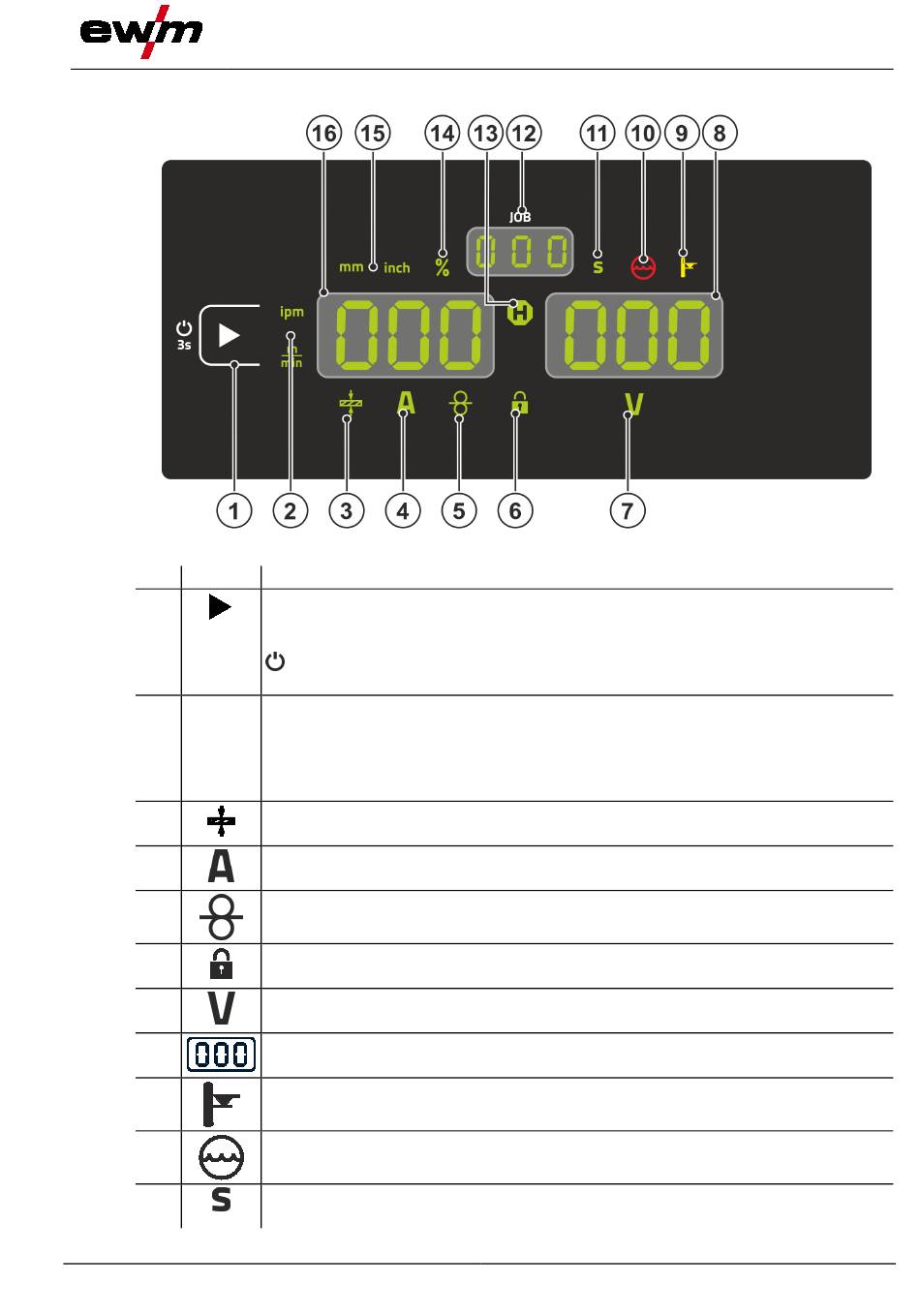

Gerätesteuerung - Bedienelemente
Abbildung 4-3
Übersicht Steuerungsbereiche
