4.4.3
Drahtrückzug
Die Funktion Drahtrückzug dient dem spannungs- und schutzgasfreien Zurückziehen der Drahtelektrode.
Durch gleichzeitiges Drücken und Halten der Drucktasten Drahteinfädeln und Gastest erhöht sich
Drahtrückzugsgeschwindigkeit in einer Rampenfunktion (Sonderparameter P1 > siehe Kapitel 4.7.1.1)
von 1 m/min bis zum eingestellten Maximalwert. Der Maximalwert wird durch gleichzeitiges Drücken der
Drucktaste Drahteinfädeln und Drehen des linken Click-Wheel eingestellt.
Während dem Vorgang muss die Drahtrolle von Hand im Uhrzeigersinn gedreht werden, um die
Drahtelektrode wieder aufzuwickeln.
Die Bedienelemente befinden sich unter der Schutzklappe des Drahtvorschubantriebes.
099-0M37XM-EW500
16.07.2018

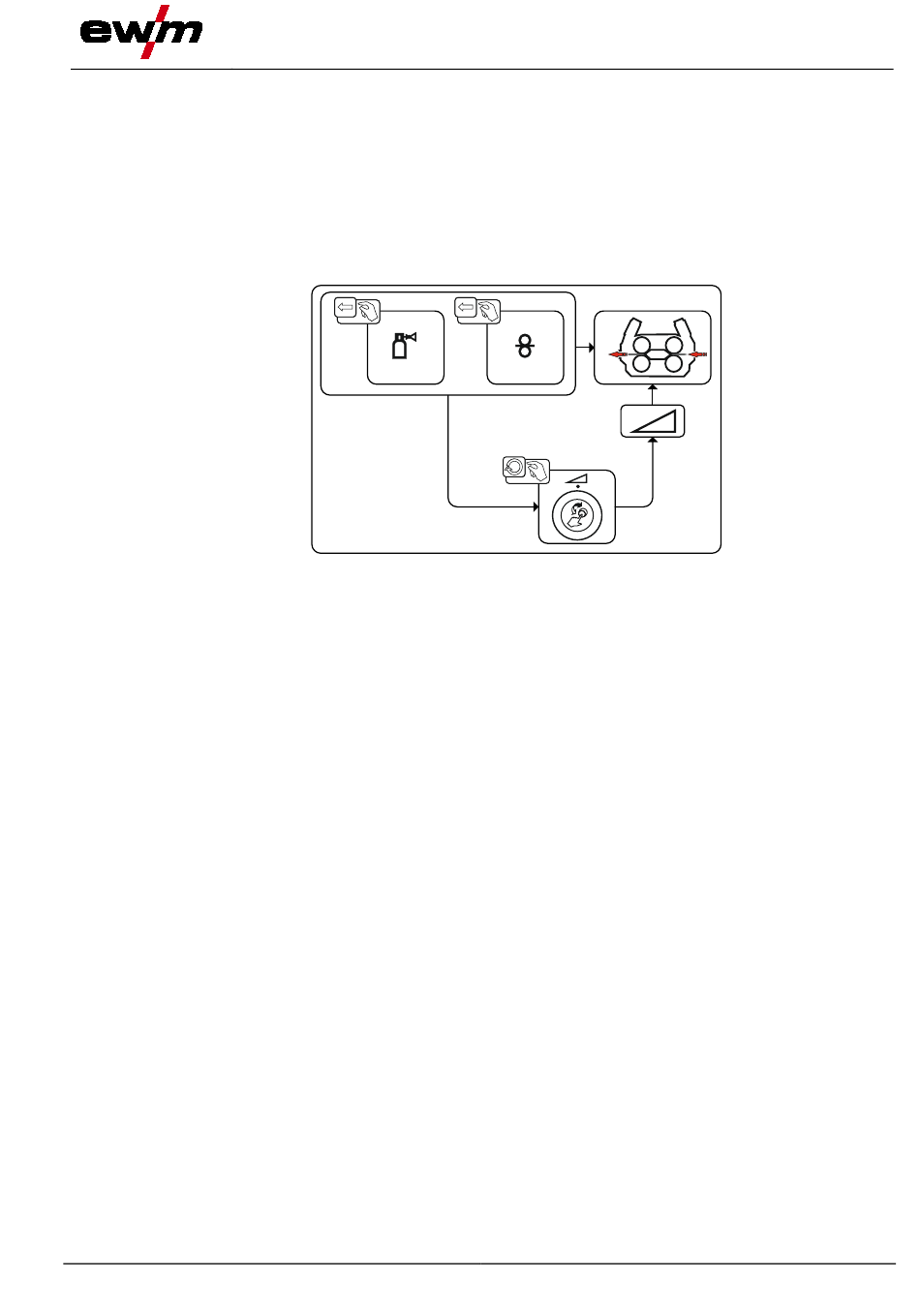

Gerätesteuerung - Bedienelemente
+
Abbildung 4-8
MIG/MAG-Schweißen
15
