MIG/MAG-Schweißen
4.5.4 Betriebsarten (Funktionsabläufe)

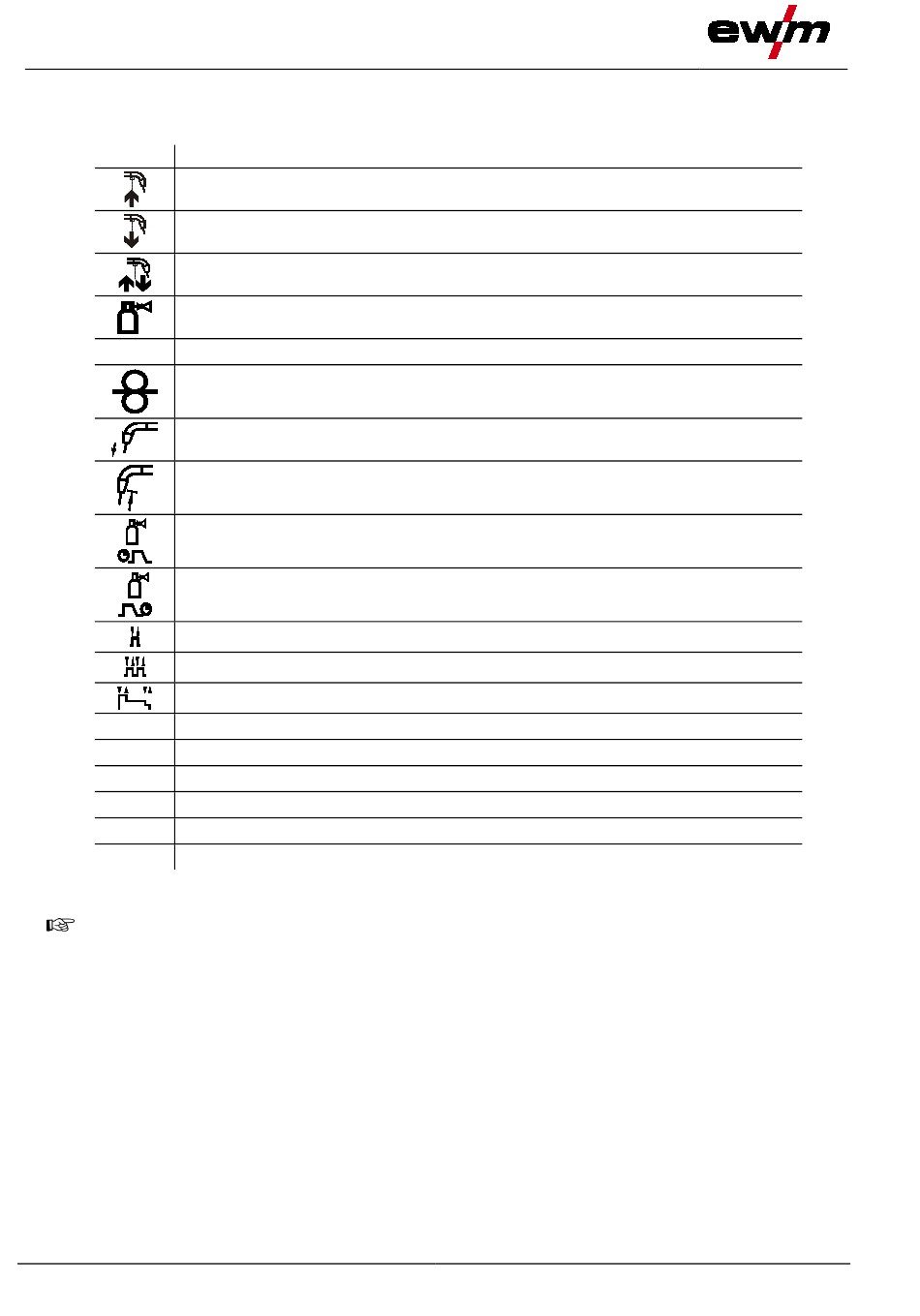

4.5.4.1 Zeichen- und Funktionserklärung
Symbol Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
Schweißleistung
I
Drahtelektrode wird gefördert
Drahteinschleichen
Drahtrückbrand
Gasvorströmen
Gasnachströmen
2-Takt
4-Takt
4-Takt-Spezial
Zeit
t
Startprogramm
P
START
Hauptprogramm
P
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Punktzeit
t2
4.5.4.2

Zwangsabschaltung

Das Schweißgerät beendet den Zünd- bzw. Schweißvorgang bei
• Zündfehler (bis 5 s nach dem Startsignal fließt kein Schweißstrom).
• Lichtbogenabriss (Lichtbogen länger als 5 s unterbrochen).
