Scheppach HC24 Originalbetriebsanweisung Seite 44

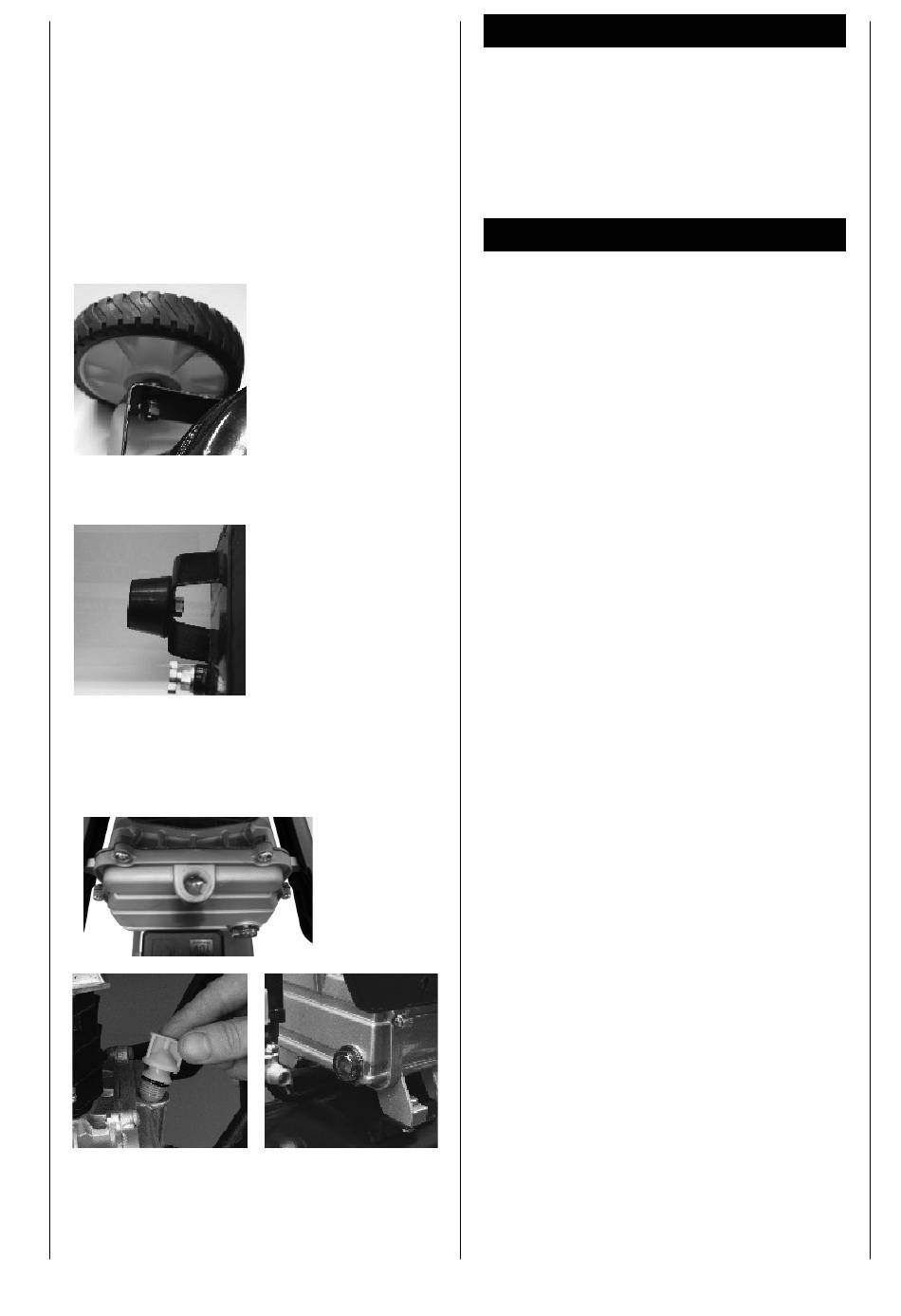

Fig. 2
Fig. 3
Fig. 4 -7
44 international
Vybalení
Díky moderní sériové výrobě je nepravděpodobné, že by
váš kompresor obsahoval nějaké vadné části nebo že by
nebyl kompletní. Pokud jste však zjistili nějakou vadu, ne-
spouštějte stroj, dokud nebudou vadné části vyměněny
nebo opraveny. Nedodržení tohoto pokynu může vést k
vážným poraněním.
Montáž
Kolečka, obrázek 2
1. Pro připevnění koleček (11) nejprve strčte jeden čep
kolečka skrz kolečko. Poté na spodní stranu kolečka
umístěte distanční podložku.
2. Připevněte kolečko skrz otvor v držáku pod komorou.
3. Upevněte plochou podložku, pojistný kroužek a ma-
tici. Utáhněte matici nacházející se na spodní části
kolečka a připevněte kryt kolečka.
4. Proveďte stejný postup i pro druhé kolečko.
Gumová nožka, obrázek 3
Připevněte pryžovou podpěru na spodní výstupek na
přední části zásobníku pomocí šroubů, podložek a matic,
které jsou součástí dodávky.
Olej, obrázek 4-7
Varování: Před prvním použitím je nutné zkotrolovat
stav oleje!
Provozování bez oleje vede k neopravitelnému poškoze
ní přístroje a činí záruku neplatnou.
1
Sejměte plastovou zátku oleje pro přepravu z horní části
pláště kompresoru.
2
Zkontrolujte množství oleje pomocí kontrolního průhledu.
Hladina oleje by měla být v rozmezí určeném červeným
kroužkem.
3 Připevněte dorazy montážních prvků, které jsou součástí
dodávky a řádně je utáhněte.
