- Schützen Sie das Bedienpult vor Überhitzung durch Hitzeausstrahlung von umliegenden
Geräten.

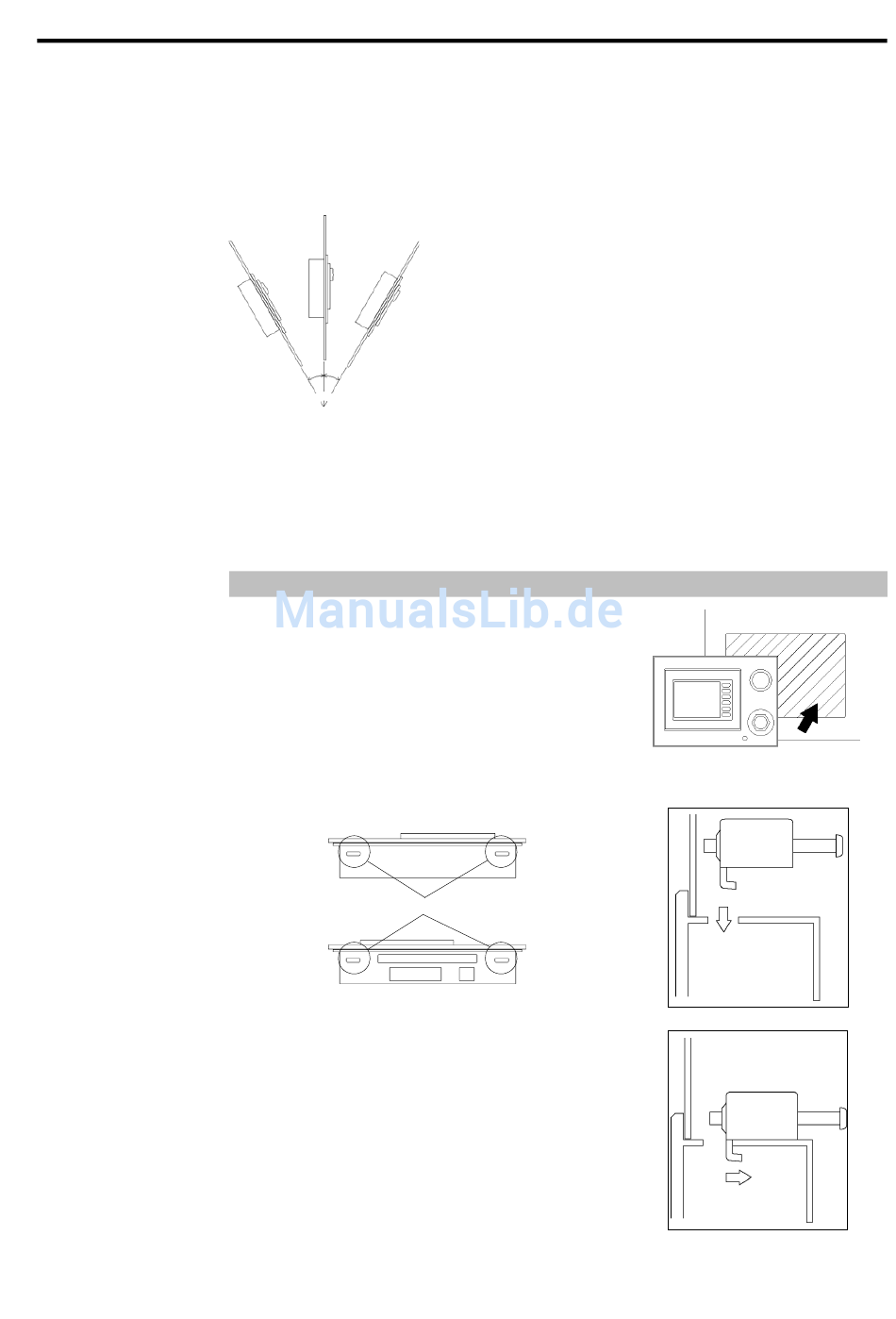

- Das Bedienpult ist für eine vertikale Installation vorgesehen. Es kann jedoch auch geneigt
installiert werden. In diesem Falle muss der Neigewinkel zur Vertikalen innerhalb von 30
liegen.
- Wird das Bedienpult in einem Winkel installiert, der größer ist als 30°, müssen Sie für
Maßnahmen sorgen, die ein Ansteigen der Betriebstemperatur auf über 40°C verhindert, wie
z. B. eine Umluftkühlung.
- Installieren Sie das Bedienpult nicht horizontal.

3.2.3 Installation des Bedienpults

(1) Setzen Sie das Bedienpult mit der Vorderseite
(2) Setzen Sie die Haken der Montageverriegelungen in die vier unten und oben liegenden
(3) Schieben Sie die Montageverriegelungen zur
OP1 Rev.1a
innerhalb 30°.
nach vorne zeigend in die Aussparung der Platte.
Befestigungsbohrungen des Bedienpults ein.
Befestigungsbohrungen
Rückseite des Bedienpults.
3. Installation
11
