2. Spezifikationen
(4) Betriebsleuchte
Die Betriebsleuchte leuchtet grün, wenn die Steuerung eingeschaltet ist.
(5) Teach-Pendant-Anschluss (Bypass-Stecker)
Über diesen Anschluss kann das optionale Teach-Pendant für die Robotersteuerung RC170
angeschlossen werden.
Wenn das Teach-Pendant nicht angeschlossen werden muss, schließen Sie den Bypass-Stecker
an. Wenn weder das Teach-Pendant noch der Bypass-Stecker angeschlossen sind, bleibt der
Roboter im NOT-AUS-Status.
Um zu gewährleisten, dass der Staub- und Tropfschutz einwandfrei funktioniert,
schließen
angeschlossen ist. Sichern Sie den Teach-Pendant-Anschluss oder den Bypass-
GEFAHR
Stecker.
(6) Steuerungsanschluss
Über diesen Anschluss wird das Bedienpultkabel mit der Steuerung verbunden.
(D-Sub 25-pin)
(7) HCOM (CAT)-Anschluss
Dieser Anschluss ist für Hochgeschwindigkeitskommunikation vorgesehen (RJ45).
(8) Montageverriegelung
Mit diesen Verriegelungen können Sie das Bedienpult auf einer Platte anbringen.
2 Löcher oben und unten (insgesamt an vier Stellen).
(9) TOOL -Anschluss
Über diesen Anschluss können Sie das Kommunikationskabel anschließen, um die Display-
Firmware zu ändern.

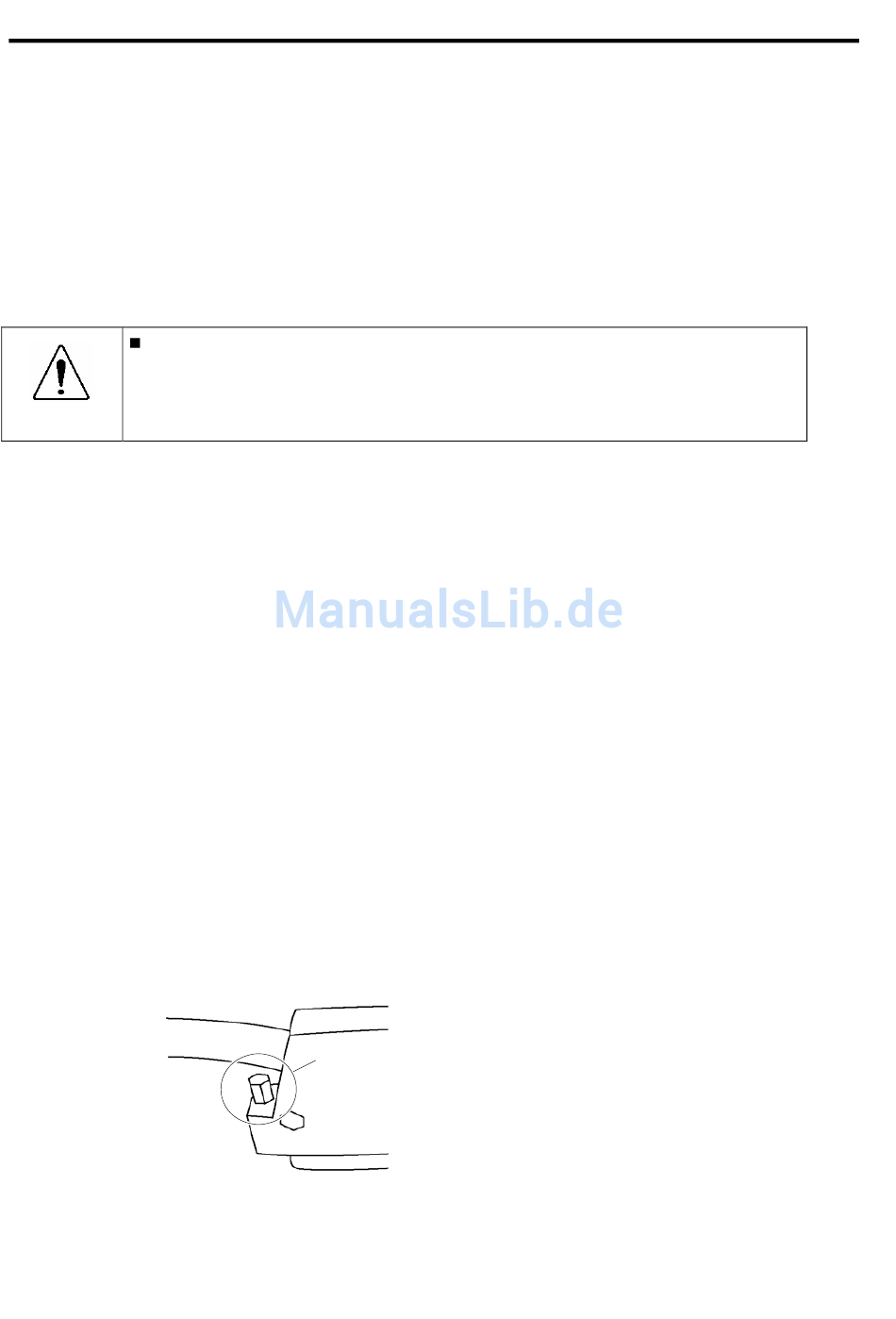

(10) OP1-Kabel
Verbindet das Bedienpult mit der RC170.
Sichern Sie den Anschluss auf der RC170-Seite mit Sechskantschrauben.
6
Sie
den
Bypass-Stecker
Sechskantschraube
auf beiden Seiten des
Anschlusses
RC170 Seitenanschluss
an,
wenn
das
Teach-Pendant
nicht
OP1 Rev.1a
