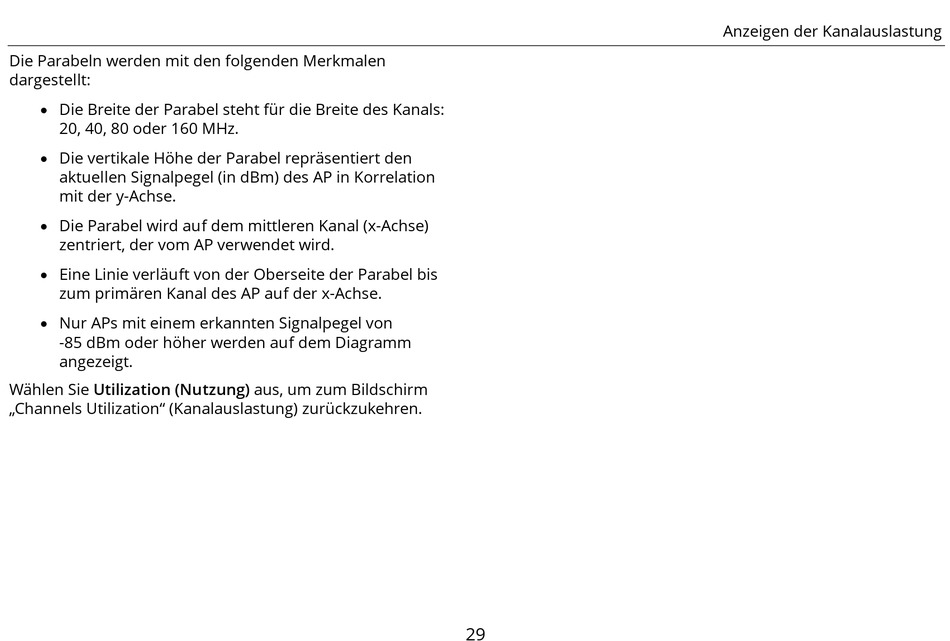

Die Parabeln werden mit den folgenden Merkmalen
dargestellt:
 Die Breite der Parabel steht für die Breite des Kanals:
20, 40, 80 oder 160 MHz.
 Die vertikale Höhe der Parabel repräsentiert den
aktuellen Signalpegel (in dBm) des AP in Korrelation
mit der y-Achse.
 Die Parabel wird auf dem mittleren Kanal (x-Achse)
zentriert, der vom AP verwendet wird.
 Eine Linie verläuft von der Oberseite der Parabel bis
zum primären Kanal des AP auf der x-Achse.
 Nur APs mit einem erkannten Signalpegel von
-85 dBm oder höher werden auf dem Diagramm
angezeigt.
Wählen Sie Utilization (Nutzung) aus, um zum Bildschirm
„Channels Utilization" (Kanalauslastung) zurückzukehren.
