IBM System x3650 M4 7915 Installations- Und Benutzerhandbuch Seite 25

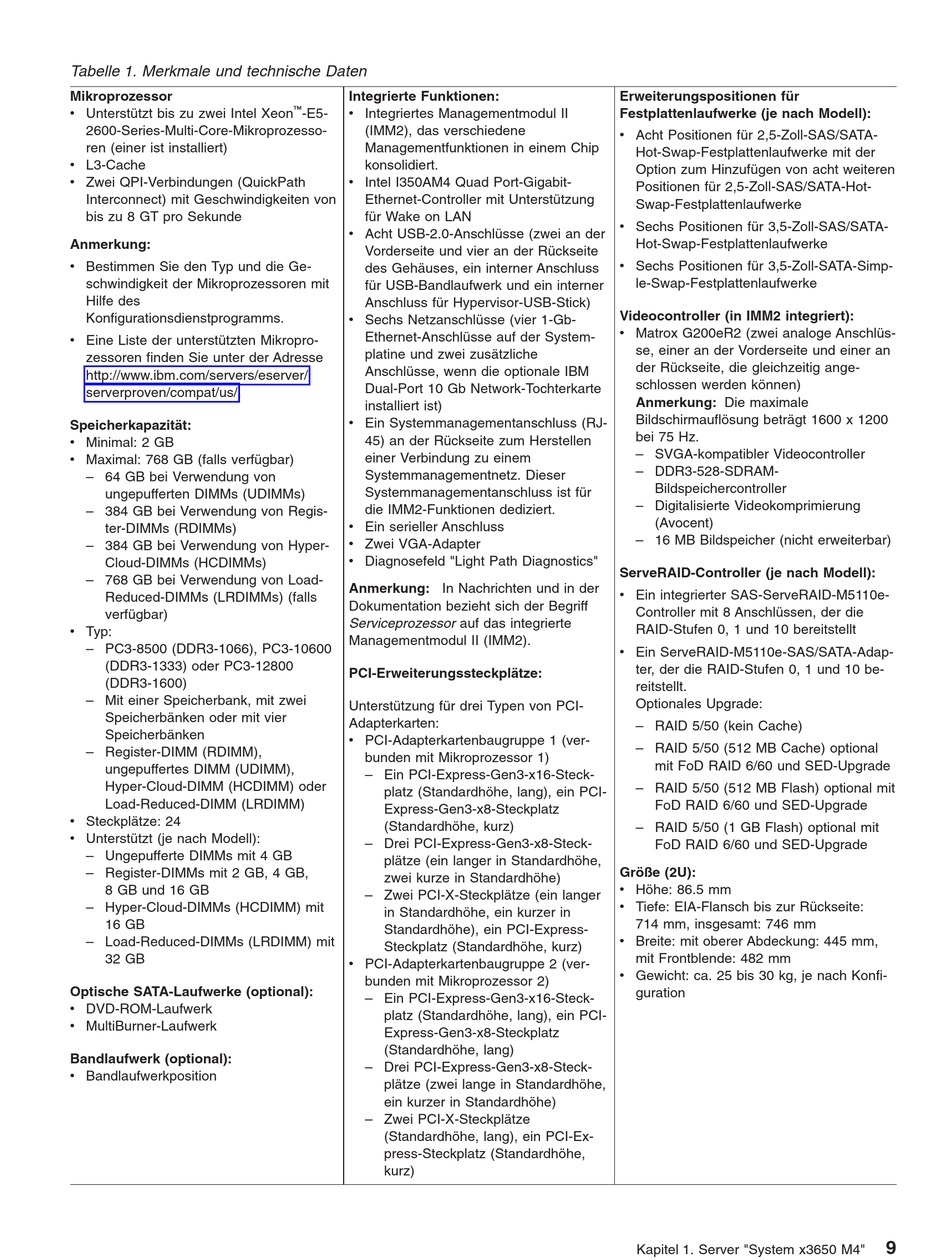

Tabelle 1. Merkmale und technische Daten
Mikroprozessor
v Unterstützt bis zu zwei Intel Xeon
2600-Series-Multi-Core-Mikroprozesso-
ren (einer ist installiert)
v L3-Cache
v Zwei QPI-Verbindungen (QuickPath
Interconnect) mit Geschwindigkeiten von
bis zu 8 GT pro Sekunde
Anmerkung:
v Bestimmen Sie den Typ und die Ge-
schwindigkeit der Mikroprozessoren mit
Hilfe des
Konfigurationsdienstprogramms.
v Eine Liste der unterstützten Mikropro-
zessoren finden Sie unter der Adresse
http://www.ibm.com/servers/eserver/
serverproven/compat/us/.
Speicherkapazität:
v Minimal: 2 GB
v Maximal: 768 GB (falls verfügbar)
– 64 GB bei Verwendung von
ungepufferten DIMMs (UDIMMs)
– 384 GB bei Verwendung von Regis-
ter-DIMMs (RDIMMs)
– 384 GB bei Verwendung von Hyper-
Cloud-DIMMs (HCDIMMs)
– 768 GB bei Verwendung von Load-
Reduced-DIMMs (LRDIMMs) (falls
verfügbar)
v Typ:
– PC3-8500 (DDR3-1066), PC3-10600
(DDR3-1333) oder PC3-12800
(DDR3-1600)
– Mit einer Speicherbank, mit zwei
Speicherbänken oder mit vier
Speicherbänken
– Register-DIMM (RDIMM),
ungepuffertes DIMM (UDIMM),
Hyper-Cloud-DIMM (HCDIMM) oder
Load-Reduced-DIMM (LRDIMM)
v Steckplätze: 24
v Unterstützt (je nach Modell):
– Ungepufferte DIMMs mit 4 GB
– Register-DIMMs mit 2 GB, 4 GB,
8 GB und 16 GB
– Hyper-Cloud-DIMMs (HCDIMM) mit
16 GB
– Load-Reduced-DIMMs (LRDIMM) mit
32 GB
Optische SATA-Laufwerke (optional):
v DVD-ROM-Laufwerk
v MultiBurner-Laufwerk
Bandlaufwerk (optional):
v Bandlaufwerkposition
Integrierte Funktionen:
™
-E5- v Integriertes Managementmodul II
(IMM2), das verschiedene
Managementfunktionen in einem Chip
konsolidiert.
v Intel I350AM4 Quad Port-Gigabit-
Ethernet-Controller mit Unterstützung
für Wake on LAN
v Acht USB-2.0-Anschlüsse (zwei an der
Vorderseite und vier an der Rückseite
des Gehäuses, ein interner Anschluss
für USB-Bandlaufwerk und ein interner
Anschluss für Hypervisor-USB-Stick)
v Sechs Netzanschlüsse (vier 1-Gb-
Ethernet-Anschlüsse auf der System-
platine und zwei zusätzliche
Anschlüsse, wenn die optionale IBM
Dual-Port 10 Gb Network-Tochterkarte
installiert ist)
v Ein Systemmanagementanschluss (RJ-
45) an der Rückseite zum Herstellen
einer Verbindung zu einem
Systemmanagementnetz. Dieser
Systemmanagementanschluss ist für
die IMM2-Funktionen dediziert.
v Ein serieller Anschluss
v Zwei VGA-Adapter
v Diagnosefeld "Light Path Diagnostics"
Anmerkung: In Nachrichten und in der
Dokumentation bezieht sich der Begriff
Serviceprozessor auf das integrierte
Managementmodul II (IMM2).
PCI-Erweiterungssteckplätze:
Unterstützung für drei Typen von PCI-
Adapterkarten:
v PCI-Adapterkartenbaugruppe 1 (ver-
bunden mit Mikroprozessor 1)
– Ein PCI-Express-Gen3-x16-Steck-
platz (Standardhöhe, lang), ein PCI-
Express-Gen3-x8-Steckplatz
(Standardhöhe, kurz)
– Drei PCI-Express-Gen3-x8-Steck-
plätze (ein langer in Standardhöhe,
zwei kurze in Standardhöhe)
– Zwei PCI-X-Steckplätze (ein langer
in Standardhöhe, ein kurzer in
Standardhöhe), ein PCI-Express-
Steckplatz (Standardhöhe, kurz)
v PCI-Adapterkartenbaugruppe 2 (ver-
bunden mit Mikroprozessor 2)
– Ein PCI-Express-Gen3-x16-Steck-
platz (Standardhöhe, lang), ein PCI-
Express-Gen3-x8-Steckplatz
(Standardhöhe, lang)
– Drei PCI-Express-Gen3-x8-Steck-
plätze (zwei lange in Standardhöhe,
ein kurzer in Standardhöhe)
– Zwei PCI-X-Steckplätze
(Standardhöhe, lang), ein PCI-Ex-
press-Steckplatz (Standardhöhe,
kurz)
Erweiterungspositionen für
Festplattenlaufwerke (je nach Modell):
v Acht Positionen für 2,5-Zoll-SAS/SATA-
Hot-Swap-Festplattenlaufwerke mit der
Option zum Hinzufügen von acht weiteren
Positionen für 2,5-Zoll-SAS/SATA-Hot-
Swap-Festplattenlaufwerke
v Sechs Positionen für 3,5-Zoll-SAS/SATA-
Hot-Swap-Festplattenlaufwerke
v Sechs Positionen für 3,5-Zoll-SATA-Simp-
le-Swap-Festplattenlaufwerke
Videocontroller (in IMM2 integriert):
v Matrox G200eR2 (zwei analoge Anschlüs-
se, einer an der Vorderseite und einer an
der Rückseite, die gleichzeitig ange-
schlossen werden können)
Anmerkung: Die maximale
Bildschirmauflösung beträgt 1600 x 1200
bei 75 Hz.
– SVGA-kompatibler Videocontroller
– DDR3-528-SDRAM-
Bildspeichercontroller
– Digitalisierte Videokomprimierung
(Avocent)
– 16 MB Bildspeicher (nicht erweiterbar)
ServeRAID-Controller (je nach Modell):
v Ein integrierter SAS-ServeRAID-M5110e-
Controller mit 8 Anschlüssen, der die
RAID-Stufen 0, 1 und 10 bereitstellt
v Ein ServeRAID-M5110e-SAS/SATA-Adap-
ter, der die RAID-Stufen 0, 1 und 10 be-
reitstellt.
Optionales Upgrade:
– RAID 5/50 (kein Cache)
– RAID 5/50 (512 MB Cache) optional
mit FoD RAID 6/60 und SED-Upgrade
– RAID 5/50 (512 MB Flash) optional mit
FoD RAID 6/60 und SED-Upgrade
– RAID 5/50 (1 GB Flash) optional mit
FoD RAID 6/60 und SED-Upgrade
Größe (2U):
v Höhe: 86.5 mm
v Tiefe: EIA-Flansch bis zur Rückseite:
714 mm, insgesamt: 746 mm
v Breite: mit oberer Abdeckung: 445 mm,
mit Frontblende: 482 mm
v Gewicht: ca. 25 bis 30 kg, je nach Konfi-
guration
Kapitel 1. Server "System x3650 M4"
9
