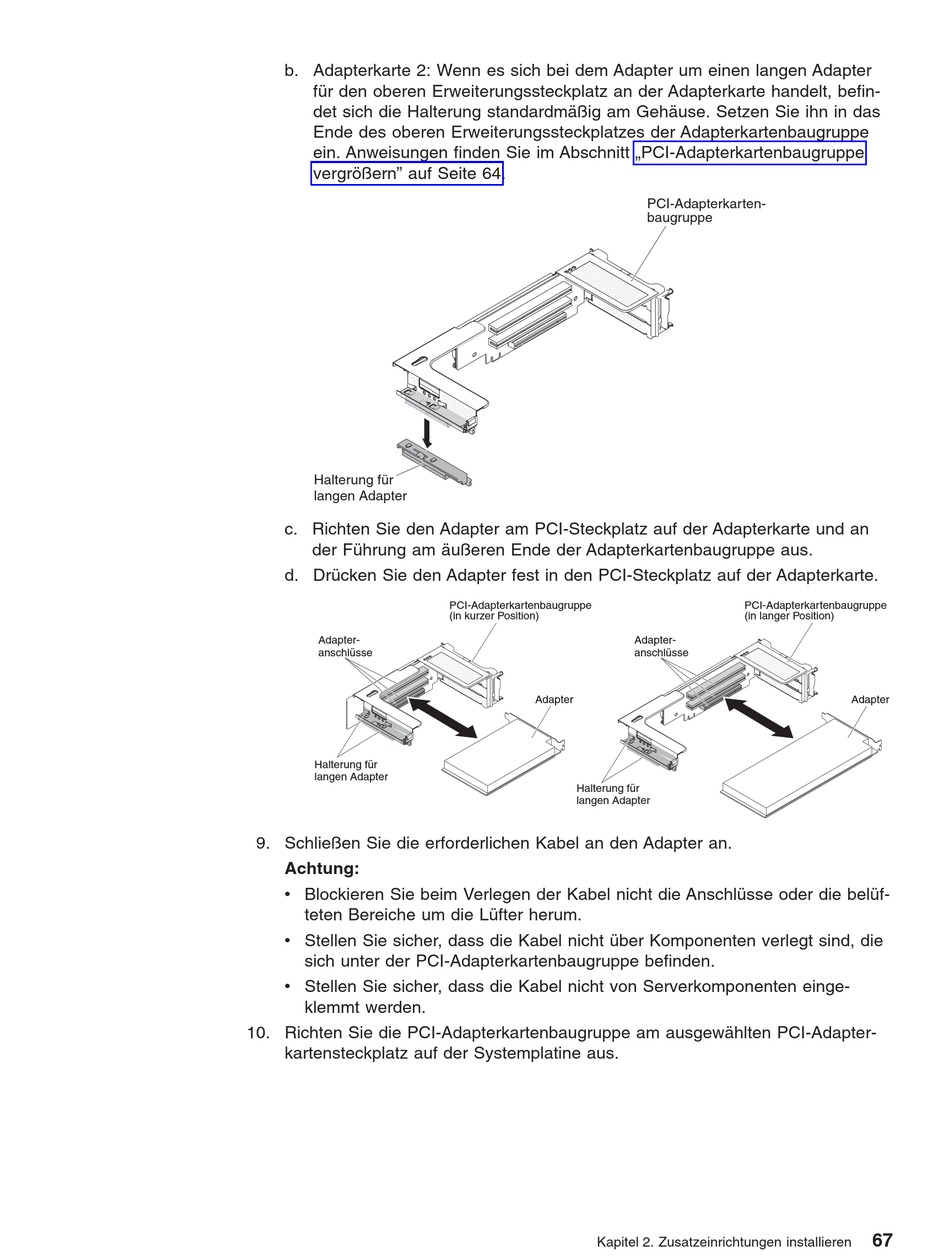

b. Adapterkarte 2: Wenn es sich bei dem Adapter um einen langen Adapter
für den oberen Erweiterungssteckplatz an der Adapterkarte handelt, befin-
det sich die Halterung standardmäßig am Gehäuse. Setzen Sie ihn in das
Ende des oberen Erweiterungssteckplatzes der Adapterkartenbaugruppe
ein. Anweisungen finden Sie im Abschnitt „PCI-Adapterkartenbaugruppe
vergrößern" auf Seite 64.
Halterung für
langen Adapter
c. Richten Sie den Adapter am PCI-Steckplatz auf der Adapterkarte und an
der Führung am äußeren Ende der Adapterkartenbaugruppe aus.
d. Drücken Sie den Adapter fest in den PCI-Steckplatz auf der Adapterkarte.
Adapter-
anschlüsse
Halterung für
langen Adapter
9. Schließen Sie die erforderlichen Kabel an den Adapter an.
Achtung:
v Blockieren Sie beim Verlegen der Kabel nicht die Anschlüsse oder die belüf-
teten Bereiche um die Lüfter herum.
v Stellen Sie sicher, dass die Kabel nicht über Komponenten verlegt sind, die
sich unter der PCI-Adapterkartenbaugruppe befinden.
v Stellen Sie sicher, dass die Kabel nicht von Serverkomponenten einge-
klemmt werden.
10. Richten Sie die PCI-Adapterkartenbaugruppe am ausgewählten PCI-Adapter-
kartensteckplatz auf der Systemplatine aus.
PCI-Adapterkartenbaugruppe
(in kurzer Position)
Adapter
Halterung für
langen Adapter
Kapitel 2. Zusatzeinrichtungen installieren
PCI-Adapterkarten-
baugruppe
PCI-Adapterkartenbaugruppe
(in langer Position)
Adapter-
anschlüsse
Adapter
67
