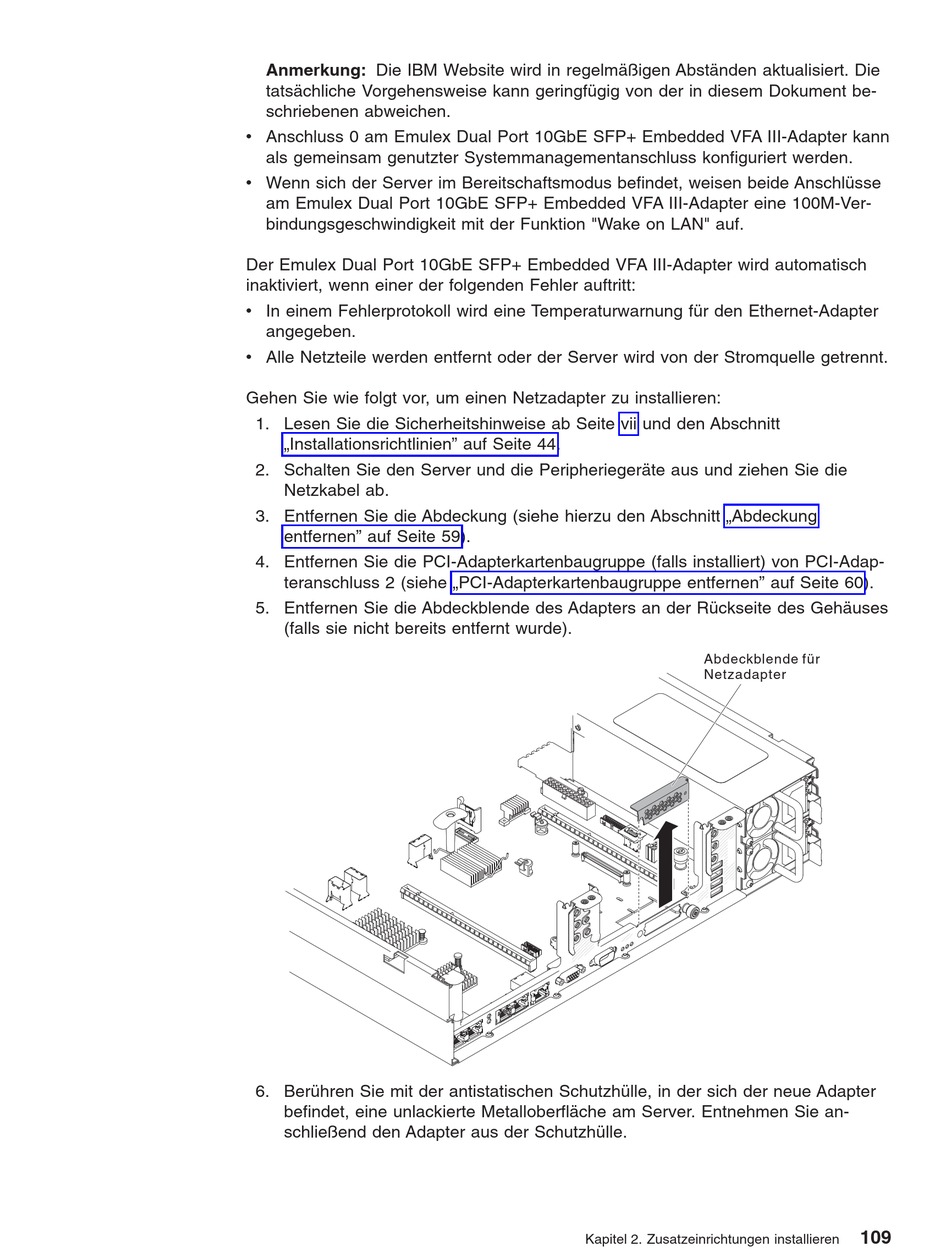

Anmerkung: Die IBM Website wird in regelmäßigen Abständen aktualisiert. Die
tatsächliche Vorgehensweise kann geringfügig von der in diesem Dokument be-
schriebenen abweichen.
v Anschluss 0 am Emulex Dual Port 10GbE SFP+ Embedded VFA III-Adapter kann
als gemeinsam genutzter Systemmanagementanschluss konfiguriert werden.
v Wenn sich der Server im Bereitschaftsmodus befindet, weisen beide Anschlüsse
am Emulex Dual Port 10GbE SFP+ Embedded VFA III-Adapter eine 100M-Ver-
bindungsgeschwindigkeit mit der Funktion "Wake on LAN" auf.
Der Emulex Dual Port 10GbE SFP+ Embedded VFA III-Adapter wird automatisch
inaktiviert, wenn einer der folgenden Fehler auftritt:
v In einem Fehlerprotokoll wird eine Temperaturwarnung für den Ethernet-Adapter
angegeben.
v Alle Netzteile werden entfernt oder der Server wird von der Stromquelle getrennt.
Gehen Sie wie folgt vor, um einen Netzadapter zu installieren:
1. Lesen Sie die Sicherheitshinweise ab Seite vii und den Abschnitt
„Installationsrichtlinien" auf Seite 44.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie die
Netzkabel ab.
3. Entfernen Sie die Abdeckung (siehe hierzu den Abschnitt „Abdeckung
entfernen" auf Seite 59).
4. Entfernen Sie die PCI-Adapterkartenbaugruppe (falls installiert) von PCI-Adap-
teranschluss 2 (siehe „PCI-Adapterkartenbaugruppe entfernen" auf Seite 60).
5. Entfernen Sie die Abdeckblende des Adapters an der Rückseite des Gehäuses
(falls sie nicht bereits entfernt wurde).
6. Berühren Sie mit der antistatischen Schutzhülle, in der sich der neue Adapter
befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie an-
schließend den Adapter aus der Schutzhülle.
Abdeckblende für
Netzadapter
Kapitel 2. Zusatzeinrichtungen installieren
109
