IBM System x3650 M4 7915 Installations- Und Benutzerhandbuch Seite 43

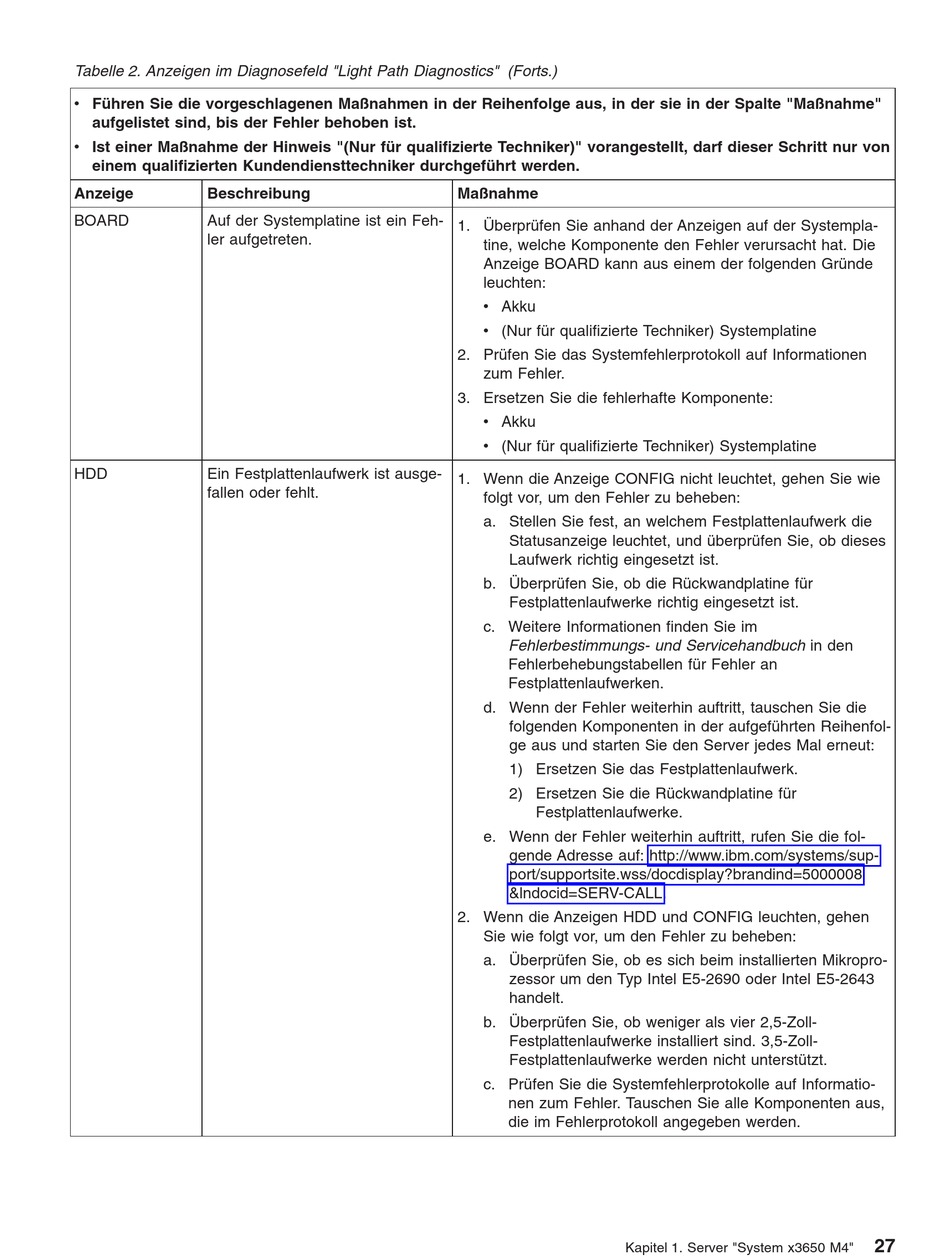

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge aus, in der sie in der Spalte "Maßnahme"
aufgelistet sind, bis der Fehler behoben ist.
v Ist einer Maßnahme der Hinweis "(Nur für qualifizierte Techniker)" vorangestellt, darf dieser Schritt nur von
einem qualifizierten Kundendiensttechniker durchgeführt werden.
Anzeige Beschreibung
BOARD Auf der Systemplatine ist ein Feh-
ler aufgetreten.
HDD Ein Festplattenlaufwerk ist ausge-
fallen oder fehlt.
Maßnahme
1. Überprüfen Sie anhand der Anzeigen auf der Systempla-
tine, welche Komponente den Fehler verursacht hat. Die
Anzeige BOARD kann aus einem der folgenden Gründe
leuchten:
v Akku
v (Nur für qualifizierte Techniker) Systemplatine
2. Prüfen Sie das Systemfehlerprotokoll auf Informationen
zum Fehler.
3. Ersetzen Sie die fehlerhafte Komponente:
v Akku
v (Nur für qualifizierte Techniker) Systemplatine
1. Wenn die Anzeige CONFIG nicht leuchtet, gehen Sie wie
folgt vor, um den Fehler zu beheben:
a. Stellen Sie fest, an welchem Festplattenlaufwerk die
Statusanzeige leuchtet, und überprüfen Sie, ob dieses
Laufwerk richtig eingesetzt ist.
b. Überprüfen Sie, ob die Rückwandplatine für
Festplattenlaufwerke richtig eingesetzt ist.
c. Weitere Informationen finden Sie im
Fehlerbestimmungs- und Servicehandbuch in den
Fehlerbehebungstabellen für Fehler an
Festplattenlaufwerken.
d. Wenn der Fehler weiterhin auftritt, tauschen Sie die
folgenden Komponenten in der aufgeführten Reihenfol-
ge aus und starten Sie den Server jedes Mal erneut:
1) Ersetzen Sie das Festplattenlaufwerk.
2) Ersetzen Sie die Rückwandplatine für
Festplattenlaufwerke.
e. Wenn der Fehler weiterhin auftritt, rufen Sie die fol-
gende Adresse auf: http://www.ibm.com/systems/sup-
port/supportsite.wss/docdisplay?brandind=5000008
&lndocid=SERV-CALL.
2. Wenn die Anzeigen HDD und CONFIG leuchten, gehen
Sie wie folgt vor, um den Fehler zu beheben:
a. Überprüfen Sie, ob es sich beim installierten Mikropro-
zessor um den Typ Intel E5-2690 oder Intel E5-2643
handelt.
b. Überprüfen Sie, ob weniger als vier 2,5-Zoll-
Festplattenlaufwerke installiert sind. 3,5-Zoll-
Festplattenlaufwerke werden nicht unterstützt.
c. Prüfen Sie die Systemfehlerprotokolle auf Informatio-
nen zum Fehler. Tauschen Sie alle Komponenten aus,
die im Fehlerprotokoll angegeben werden.
Kapitel 1. Server "System x3650 M4"
27
