84
System x3650 M4 Typ 7915: Installations- und Benutzerhandbuch

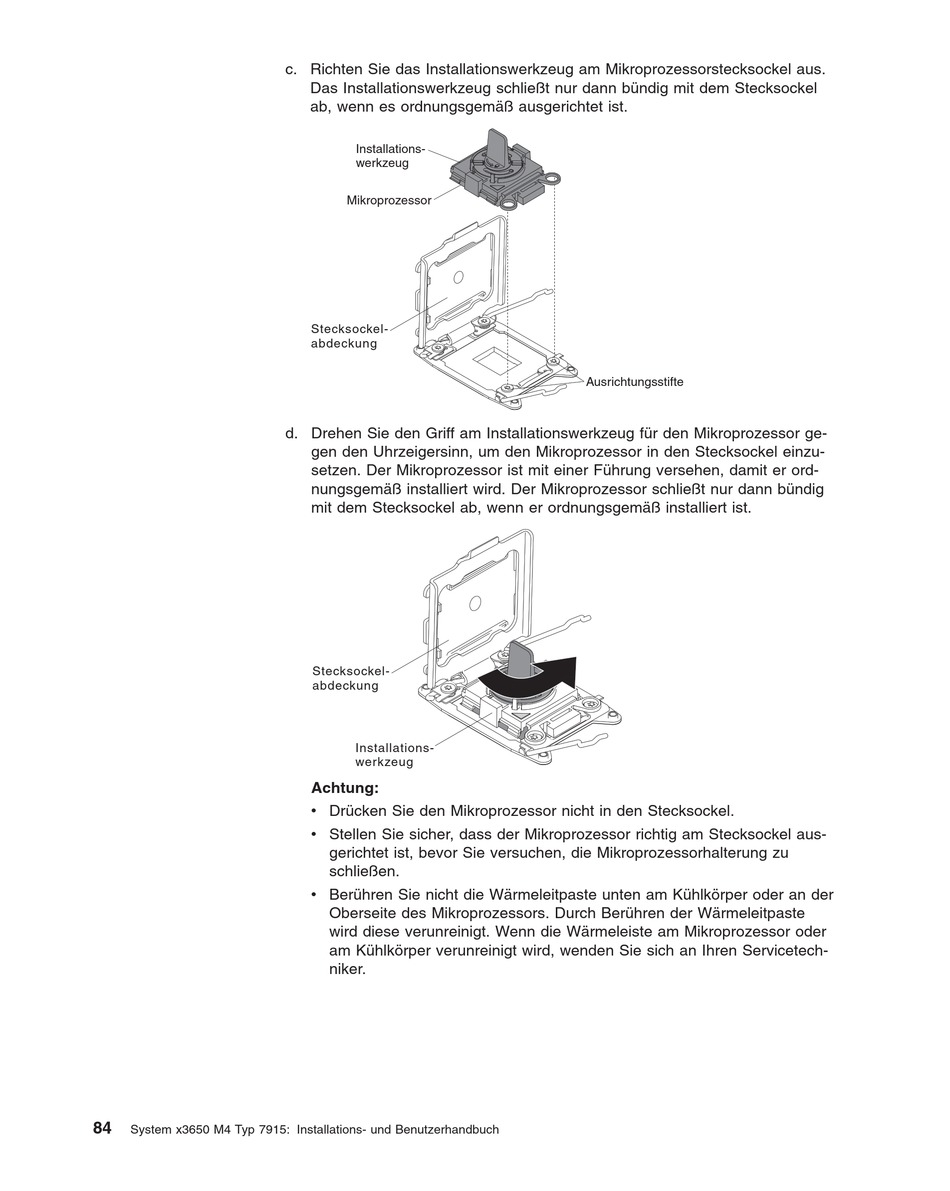

c. Richten Sie das Installationswerkzeug am Mikroprozessorstecksockel aus.
Das Installationswerkzeug schließt nur dann bündig mit dem Stecksockel
ab, wenn es ordnungsgemäß ausgerichtet ist.
Installations-
werkzeug
Mikroprozessor
Stecksockel-
abdeckung
d. Drehen Sie den Griff am Installationswerkzeug für den Mikroprozessor ge-
gen den Uhrzeigersinn, um den Mikroprozessor in den Stecksockel einzu-
setzen. Der Mikroprozessor ist mit einer Führung versehen, damit er ord-
nungsgemäß installiert wird. Der Mikroprozessor schließt nur dann bündig
mit dem Stecksockel ab, wenn er ordnungsgemäß installiert ist.
Stecksockel-
abdeckung
Installations-
werkzeug
Achtung:
v Drücken Sie den Mikroprozessor nicht in den Stecksockel.
v Stellen Sie sicher, dass der Mikroprozessor richtig am Stecksockel aus-
gerichtet ist, bevor Sie versuchen, die Mikroprozessorhalterung zu
schließen.
v Berühren Sie nicht die Wärmeleitpaste unten am Kühlkörper oder an der
Oberseite des Mikroprozessors. Durch Berühren der Wärmeleitpaste
wird diese verunreinigt. Wenn die Wärmeleiste am Mikroprozessor oder
am Kühlkörper verunreinigt wird, wenden Sie sich an Ihren Servicetech-
niker.
Ausrichtungsstifte
