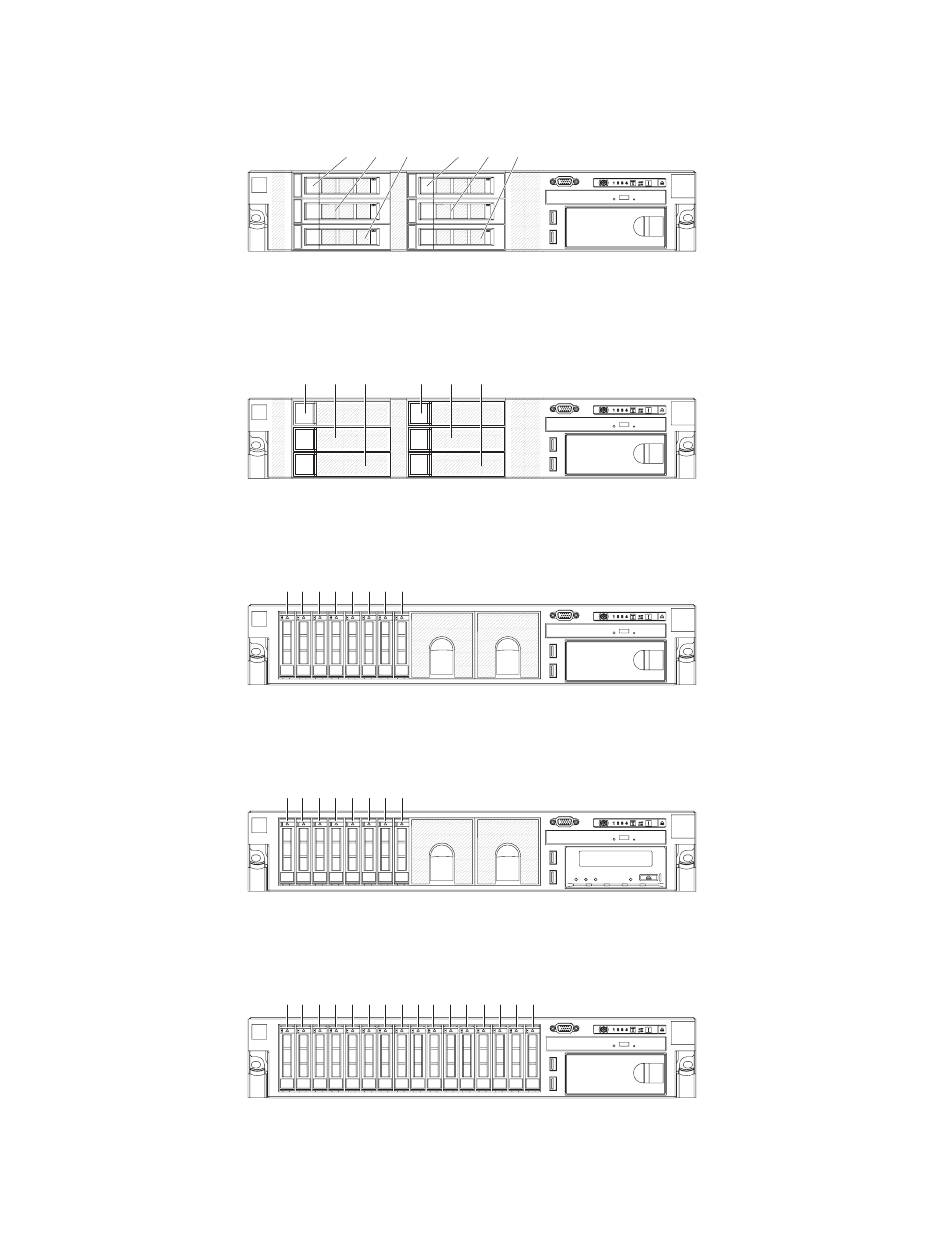

In der folgenden Abbildung ist ein Server mit Positionen für 3,5-Zoll-SAS/SATA-Hot-
Swap-Festplattenlaufwerke dargestellt.
Positionen für SAS-
Festplattenlaufwerke
0 1 2
In der folgenden Abbildung ist ein Server mit sechs Positionen für 3,5-Zoll-SATA-
Simple-Swap-Festplattenlaufwerke dargestellt.
Positionen für SATA-
Festplattenlaufwerke
0 1 2 3
In der folgenden Abbildung ist ein Server mit acht Positionen für 2,5-Zoll-SAS-Fest-
plattenlaufwerke dargestellt.
Positionen für SAS-
Festplattenlaufwerke
0 1 2 3 4 5 6 7
Sie können einen optionalen Satz zum Installieren des Bandlaufwerks erwerben.
Positionen für SAS-
Festplattenlaufwerke
0 1 2 3 4 5 6 7
Sie können einen optionalen Satz zum Installieren der acht zusätzlichen Positionen
für 2,5-Zoll-SAS-Festplattenlaufwerke erwerben.
Positionen für SAS-
Festplattenlaufwerke
0 1 2 3 4 5 6 7 8 9 10 1112 13 14 15
Die SAS-IDs für die einzelnen Positionen sind auf der Vorderseite des Servers
oberhalb der jeweiligen Position aufgedruckt.
3 4 5
4 5
