v Lesen Sie zusätzlich zu den Anweisungen in diesem Abschnitt die Dokumentati-
on, die im Lieferumfang des Festplattenlaufwerks enthalten ist, und befolgen Sie
die entsprechenden Anweisungen.
v Der Server unterstützt sechs 3,5-Zoll- oder acht 2,5-Zoll-Hot-Swap-Festplatten-
laufwerke in Ultra-Slim-Festplattenlaufwerkhalterungen. Für Servermodelle, die
16 Laufwerke unterstützen können, ist ein optionaler Festplattenlaufwerksatz für
acht 2,5-Zoll-Laufwerke verfügbar. Eine Liste der unterstützten Festplattenlauf-
werke finden Sie unter der Adresse http://www.ibm.com/servers/eserver/
serverproven/compat/us/.
v Alle Hot-Swap-Laufwerk im Server sollten die gleiche Durchsatzrate aufweisen.
Wenn Festplattenlaufwerke mit unterschiedlichen Durchsatzraten verwendet wer-
den, führt dies möglicherweise dazu, dass alle Laufwerke mit der niedrigsten
Durchsatzgeschwindigkeit arbeiten.
v Die ID der einzelnen Positionen ist auf der Vorderseite des Servers oberhalb der
jeweiligen Laufwerkposition aufgedruckt.

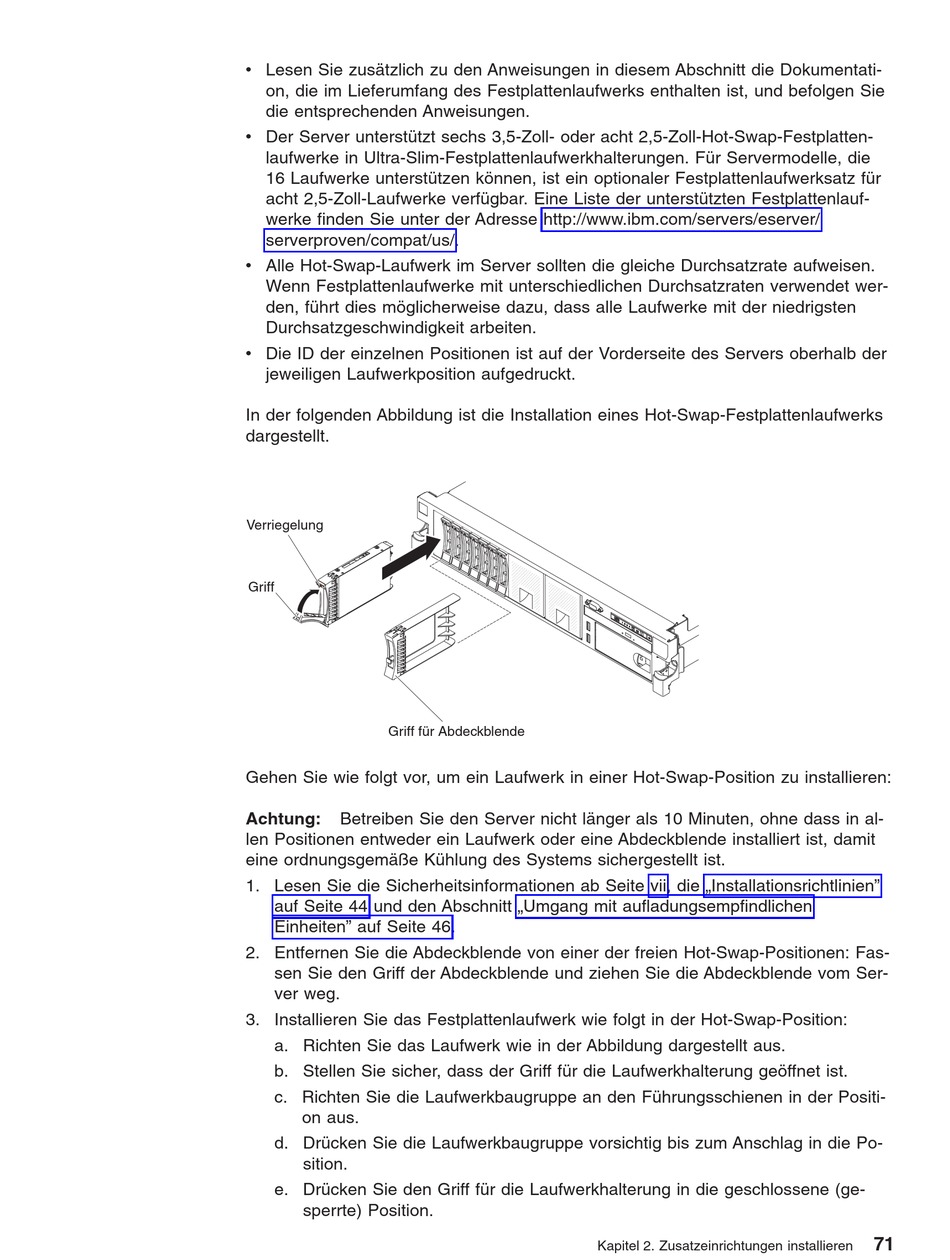

In der folgenden Abbildung ist die Installation eines Hot-Swap-Festplattenlaufwerks
dargestellt.
Verriegelung
Griff
Griff für Abdeckblende
Gehen Sie wie folgt vor, um ein Laufwerk in einer Hot-Swap-Position zu installieren:
Achtung: Betreiben Sie den Server nicht länger als 10 Minuten, ohne dass in al-
len Positionen entweder ein Laufwerk oder eine Abdeckblende installiert ist, damit
eine ordnungsgemäße Kühlung des Systems sichergestellt ist.
1. Lesen Sie die Sicherheitsinformationen ab Seite vii, die „Installationsrichtlinien"
auf Seite 44 und den Abschnitt „Umgang mit aufladungsempfindlichen
Einheiten" auf Seite 46.
2. Entfernen Sie die Abdeckblende von einer der freien Hot-Swap-Positionen: Fas-
sen Sie den Griff der Abdeckblende und ziehen Sie die Abdeckblende vom Ser-
ver weg.
3. Installieren Sie das Festplattenlaufwerk wie folgt in der Hot-Swap-Position:
a. Richten Sie das Laufwerk wie in der Abbildung dargestellt aus.
b. Stellen Sie sicher, dass der Griff für die Laufwerkhalterung geöffnet ist.
c. Richten Sie die Laufwerkbaugruppe an den Führungsschienen in der Positi-
on aus.
d. Drücken Sie die Laufwerkbaugruppe vorsichtig bis zum Anschlag in die Po-
sition.
e. Drücken Sie den Griff für die Laufwerkhalterung in die geschlossene (ge-
sperrte) Position.
