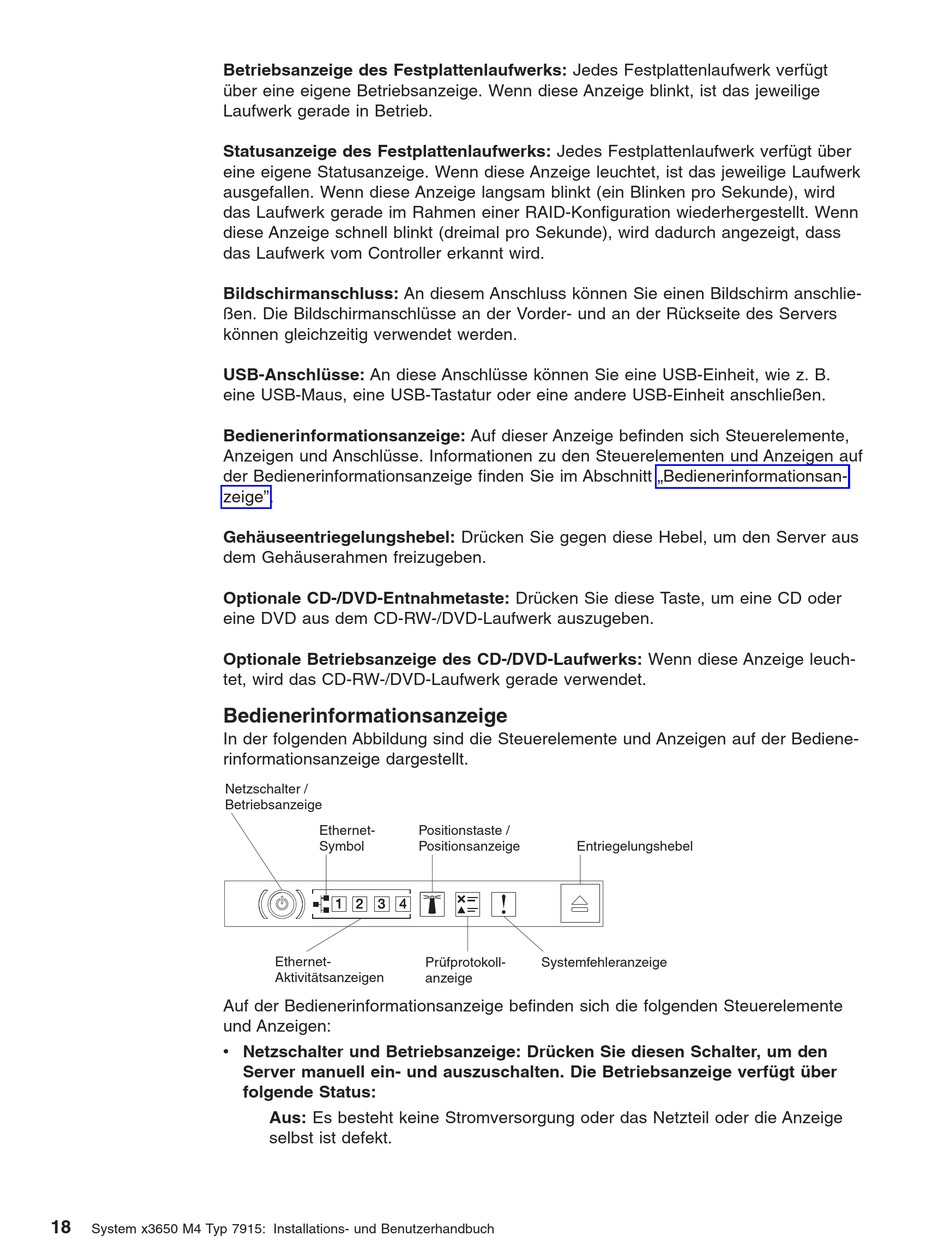

IBM System x3650 M4 7915 Installations- Und Benutzerhandbuch Seite 34

Betriebsanzeige des Festplattenlaufwerks: Jedes Festplattenlaufwerk verfügt
über eine eigene Betriebsanzeige. Wenn diese Anzeige blinkt, ist das jeweilige
Laufwerk gerade in Betrieb.
Statusanzeige des Festplattenlaufwerks: Jedes Festplattenlaufwerk verfügt über
eine eigene Statusanzeige. Wenn diese Anzeige leuchtet, ist das jeweilige Laufwerk
ausgefallen. Wenn diese Anzeige langsam blinkt (ein Blinken pro Sekunde), wird
das Laufwerk gerade im Rahmen einer RAID-Konfiguration wiederhergestellt. Wenn
diese Anzeige schnell blinkt (dreimal pro Sekunde), wird dadurch angezeigt, dass
das Laufwerk vom Controller erkannt wird.
Bildschirmanschluss: An diesem Anschluss können Sie einen Bildschirm anschlie-
ßen. Die Bildschirmanschlüsse an der Vorder- und an der Rückseite des Servers
können gleichzeitig verwendet werden.
USB-Anschlüsse: An diese Anschlüsse können Sie eine USB-Einheit, wie z. B.
eine USB-Maus, eine USB-Tastatur oder eine andere USB-Einheit anschließen.
Bedienerinformationsanzeige: Auf dieser Anzeige befinden sich Steuerelemente,
Anzeigen und Anschlüsse. Informationen zu den Steuerelementen und Anzeigen auf
der Bedienerinformationsanzeige finden Sie im Abschnitt „Bedienerinformationsan-
zeige".
Gehäuseentriegelungshebel: Drücken Sie gegen diese Hebel, um den Server aus
dem Gehäuserahmen freizugeben.
Optionale CD-/DVD-Entnahmetaste: Drücken Sie diese Taste, um eine CD oder
eine DVD aus dem CD-RW-/DVD-Laufwerk auszugeben.
Optionale Betriebsanzeige des CD-/DVD-Laufwerks: Wenn diese Anzeige leuch-
tet, wird das CD-RW-/DVD-Laufwerk gerade verwendet.
Bedienerinformationsanzeige
In der folgenden Abbildung sind die Steuerelemente und Anzeigen auf der Bediene-
rinformationsanzeige dargestellt.
Netzschalter /
Betriebsanzeige
Auf der Bedienerinformationsanzeige befinden sich die folgenden Steuerelemente
und Anzeigen:
v Netzschalter und Betriebsanzeige: Drücken Sie diesen Schalter, um den
18
System x3650 M4 Typ 7915: Installations- und Benutzerhandbuch
Ethernet- Positionstaste /
Symbol Positionsanzeige
Ethernet-
Aktivitätsanzeigen
Server manuell ein- und auszuschalten. Die Betriebsanzeige verfügt über
folgende Status:
Aus: Es besteht keine Stromversorgung oder das Netzteil oder die Anzeige
selbst ist defekt.
Entriegelungshebel
Prüfprotokoll- Systemfehleranzeige
anzeige
