IBM System x3650 M4 7915 Installations- Und Benutzerhandbuch Seite 40

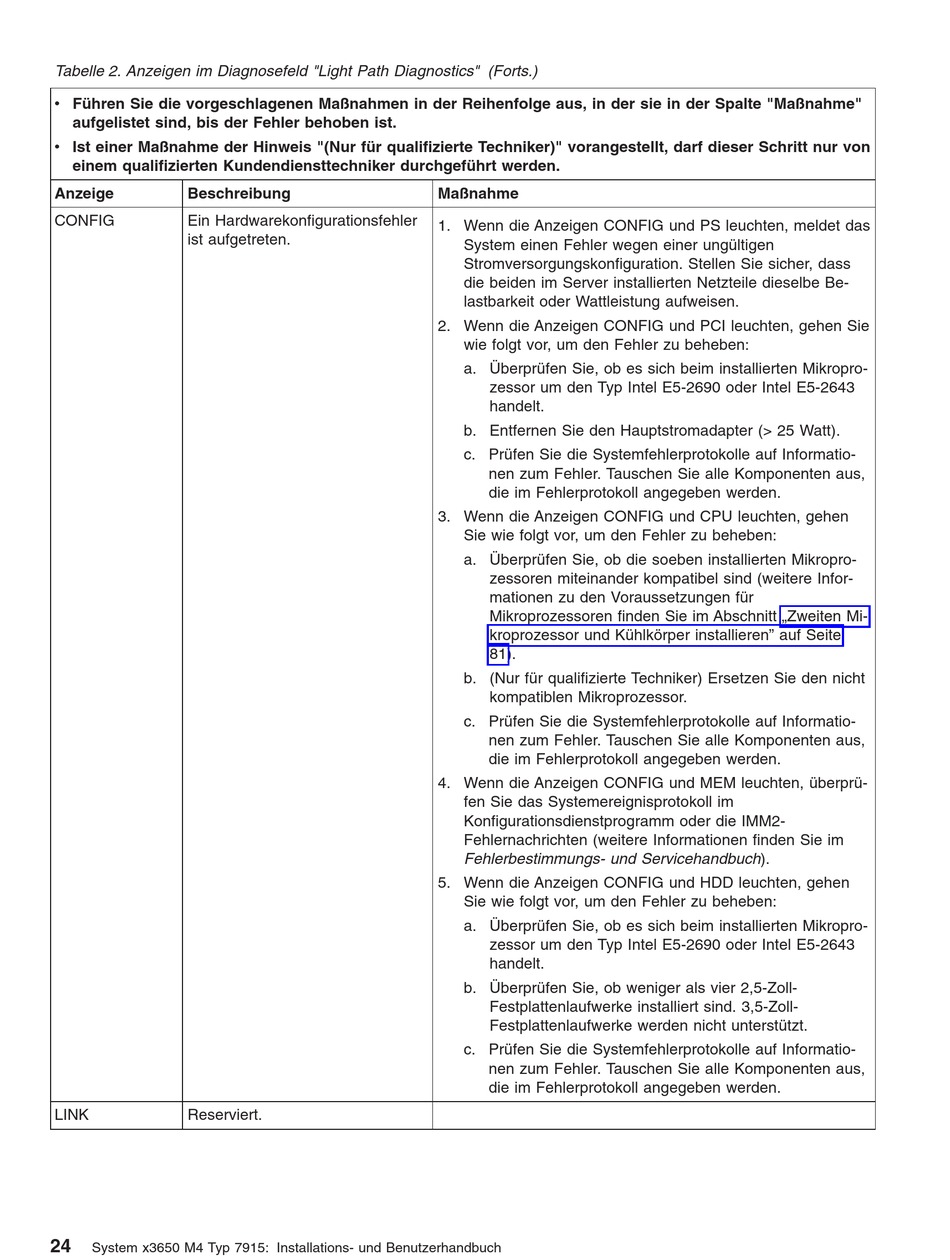

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge aus, in der sie in der Spalte "Maßnahme"
aufgelistet sind, bis der Fehler behoben ist.
v Ist einer Maßnahme der Hinweis "(Nur für qualifizierte Techniker)" vorangestellt, darf dieser Schritt nur von
einem qualifizierten Kundendiensttechniker durchgeführt werden.
Anzeige Beschreibung
CONFIG Ein Hardwarekonfigurationsfehler
ist aufgetreten.
LINK Reserviert.
24
System x3650 M4 Typ 7915: Installations- und Benutzerhandbuch
Maßnahme
1. Wenn die Anzeigen CONFIG und PS leuchten, meldet das
System einen Fehler wegen einer ungültigen
Stromversorgungskonfiguration. Stellen Sie sicher, dass
die beiden im Server installierten Netzteile dieselbe Be-
lastbarkeit oder Wattleistung aufweisen.
2. Wenn die Anzeigen CONFIG und PCI leuchten, gehen Sie
wie folgt vor, um den Fehler zu beheben:
a. Überprüfen Sie, ob es sich beim installierten Mikropro-
zessor um den Typ Intel E5-2690 oder Intel E5-2643
handelt.
b. Entfernen Sie den Hauptstromadapter (> 25 Watt).
c. Prüfen Sie die Systemfehlerprotokolle auf Informatio-
nen zum Fehler. Tauschen Sie alle Komponenten aus,
die im Fehlerprotokoll angegeben werden.
3. Wenn die Anzeigen CONFIG und CPU leuchten, gehen
Sie wie folgt vor, um den Fehler zu beheben:
a. Überprüfen Sie, ob die soeben installierten Mikropro-
zessoren miteinander kompatibel sind (weitere Infor-
mationen zu den Voraussetzungen für
Mikroprozessoren finden Sie im Abschnitt „Zweiten Mi-
kroprozessor und Kühlkörper installieren" auf Seite
81).
b. (Nur für qualifizierte Techniker) Ersetzen Sie den nicht
kompatiblen Mikroprozessor.
c. Prüfen Sie die Systemfehlerprotokolle auf Informatio-
nen zum Fehler. Tauschen Sie alle Komponenten aus,
die im Fehlerprotokoll angegeben werden.
4. Wenn die Anzeigen CONFIG und MEM leuchten, überprü-
fen Sie das Systemereignisprotokoll im
Konfigurationsdienstprogramm oder die IMM2-
Fehlernachrichten (weitere Informationen finden Sie im
Fehlerbestimmungs- und Servicehandbuch).
5. Wenn die Anzeigen CONFIG und HDD leuchten, gehen
Sie wie folgt vor, um den Fehler zu beheben:
a. Überprüfen Sie, ob es sich beim installierten Mikropro-
zessor um den Typ Intel E5-2690 oder Intel E5-2643
handelt.
b. Überprüfen Sie, ob weniger als vier 2,5-Zoll-
Festplattenlaufwerke installiert sind. 3,5-Zoll-
Festplattenlaufwerke werden nicht unterstützt.
c. Prüfen Sie die Systemfehlerprotokolle auf Informatio-
nen zum Fehler. Tauschen Sie alle Komponenten aus,
die im Fehlerprotokoll angegeben werden.
