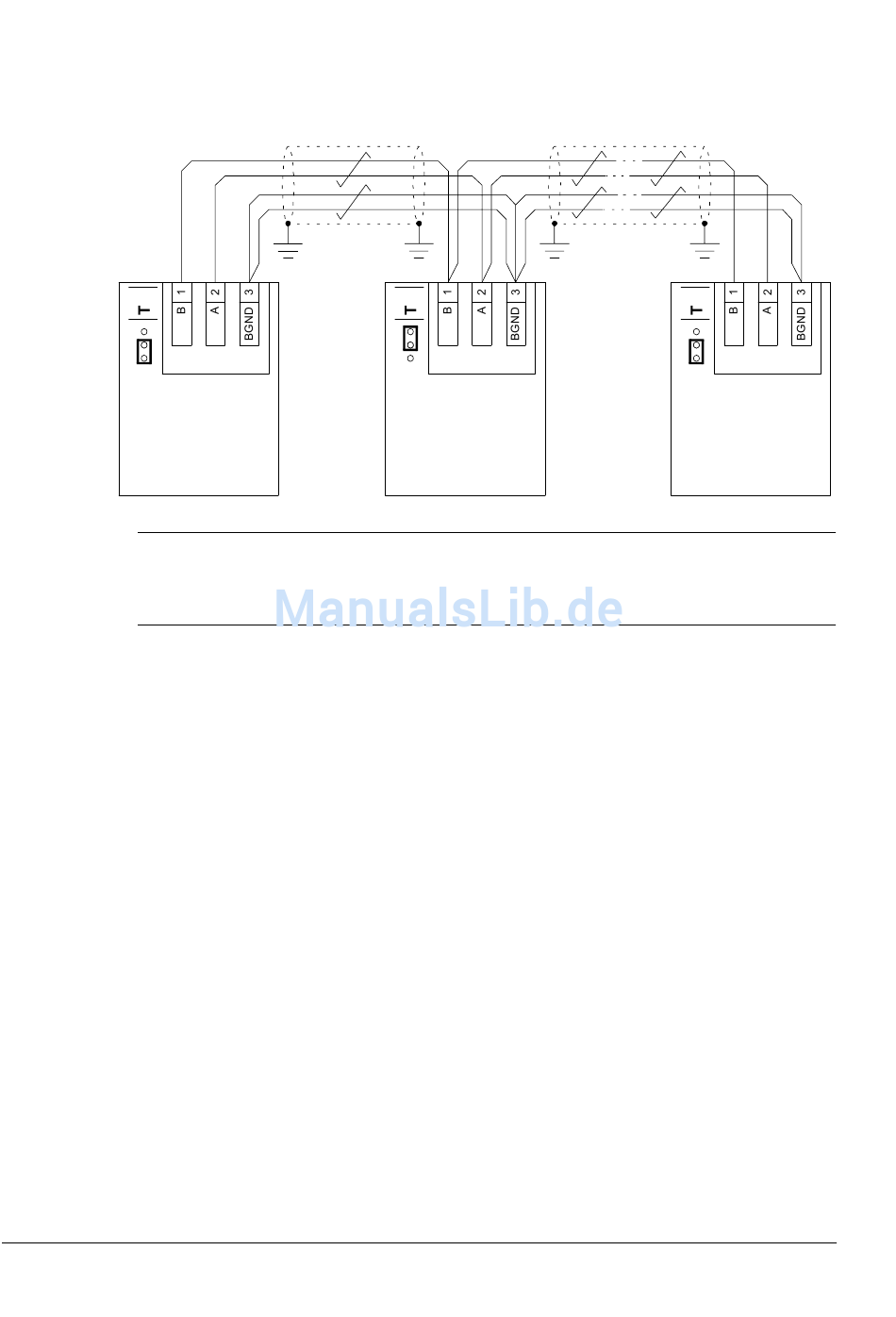

Der folgende Schaltplan zeigt die Umrichter-Umrichter Verkabelung.
Abschluss EIN
Umrichter 1
Hinweis: Die Umrichter-Umrichter-Verbindung kann nur verwendet werden, wenn
die integrierte Feldbus-Schnittstelle deaktiviert ist. Weitere Informationen zur
integrierten Feldbus-Schnittstelle siehe Firmware-Handbuch.

Sicher abgeschaltetes Drehmoment (XSTO)

Zum Start des Frequenzumrichters müssen beide Verbindungen (OUT1 mit IN1 und
OUT2 mit IN2) geschlossen sein. Dies geschieht mit Hilfe eines Sicherheitsschalters
und der zugehörigen Verdrahtung. Siehe Seite 44.
Der Klemmenblock besitzt standardmäßig Jumper um den Stromkreis zu schließen.
Entfernen Sie die Jumper, bevor Sie eine externe Schaltung für das Sicher abge-
schaltete Drehmoment (STO) an den Frequenzumrichter anschließen. Siehe hierzu
auch Seite 44.
Weitere Informationen enthält das Applikationshandbuch - Funktion "Sicher
abgeschaltetes Drehmoment" für ACSM1, ACS850 und ACQ810 Frequenzumrichter
(3AUA0000023089 [deutsch]). Zugehörige Parametereinstellungen siehe das
jeweilige Firmware-Handbuch.
Elektrische Installation
XD2D
JCU
XD2D
Abschluss AUS
JCU
Umrichter 2
XD2D
...
Abschluss EIN
JCU
Umrichter n
