Externe Spannungsversorgung für die Regelungseinheit JCU (XPOW)
Eine externe +24 V Spannungsversorgung (mindestens 1,6 A) für die
Regelungseinheit JCU kann an Klemmenblock XPOW angeschlossen werden. Eine
externe 24 V-Spannungsversorgung wird empfohlen, wenn
• die Applikation nach dem Einschalten der 3-phasigen Spannungsversorgung des
Frequenzumrichters einen schnellen Start erfordert,
• die Feldbus-Kommunikation erhalten bleiben muss, wenn die
Spannungsversorgung abgeschaltet ist.

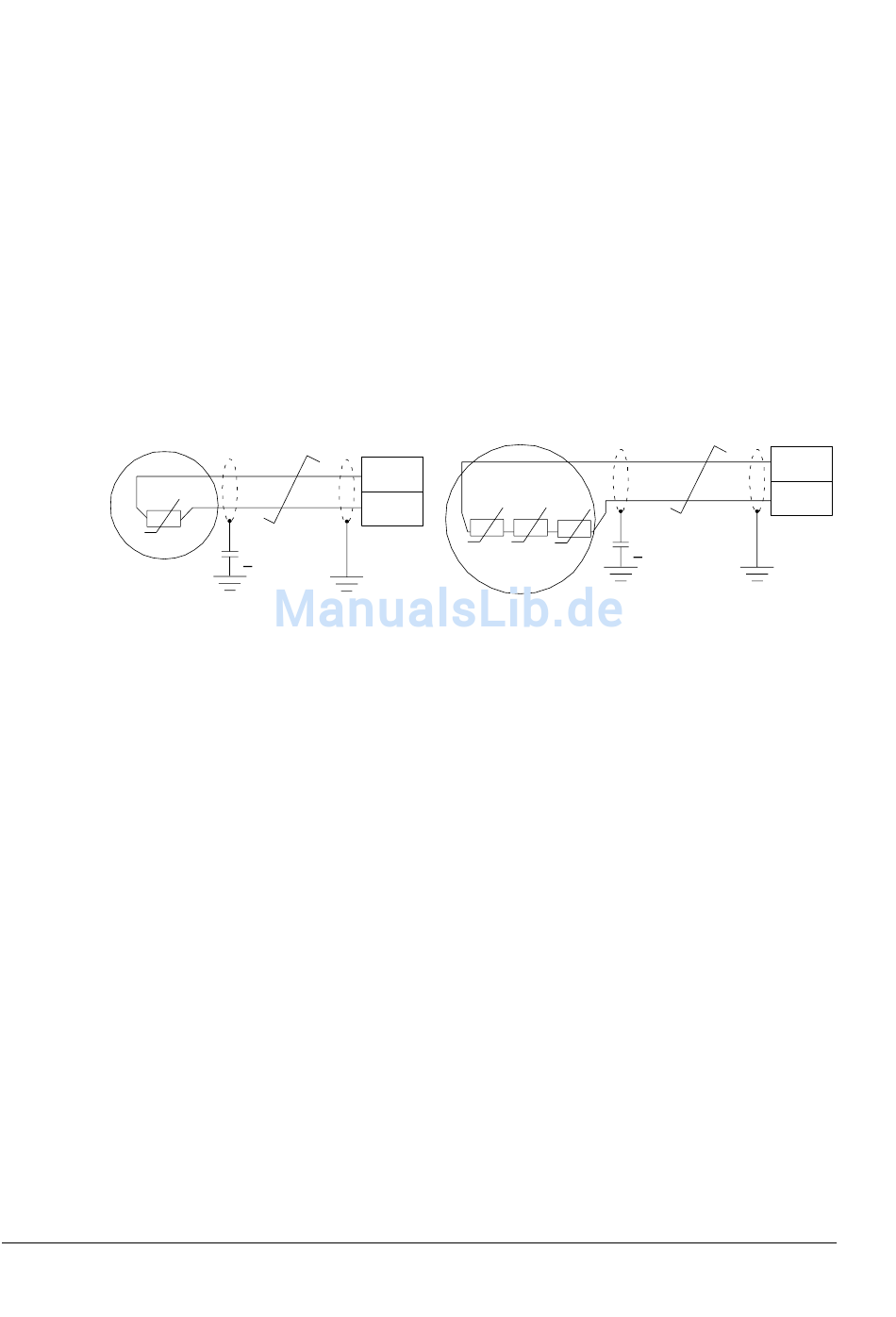

DI6 (XDI:6) als ein Thermistoreingang

Die Motortemperatur kann mit 1...3 PTC-Sensoren, die an diesen Eingang
angeschlossen sind, gemessen werden.
Ein Sensor
Motor
T
Hinweise:
• Beide Enden der Kabelschirme nicht direkt an Masse anschließen. Wenn an
einem Ende kein Kondensator verwendet werden kann, dieses Ende des Schirms
nicht anschließen.
• Bei Anschluss von Temperatursensoren ist eine Anpassung von
Parametereinstellungen nötig. Siehe das Firmware-Handbuch des
Frequenzumrichters.
• PTC-Sensoren (sowie KTY84-Sensoren) können alternativ an ein FEN-xx Geber-
Schnittstellenmodul angeschlossen werden. Informationen zur Verdrahtung siehe
Benutzerhandbuch.
Elektrische Installation
XDI:6
XD24:1
3,3 nF
> 630 V AC
Drei Sensoren
Motor
T T T
XDI:6
XD24:1
3,3 nF
> 630 V AC
