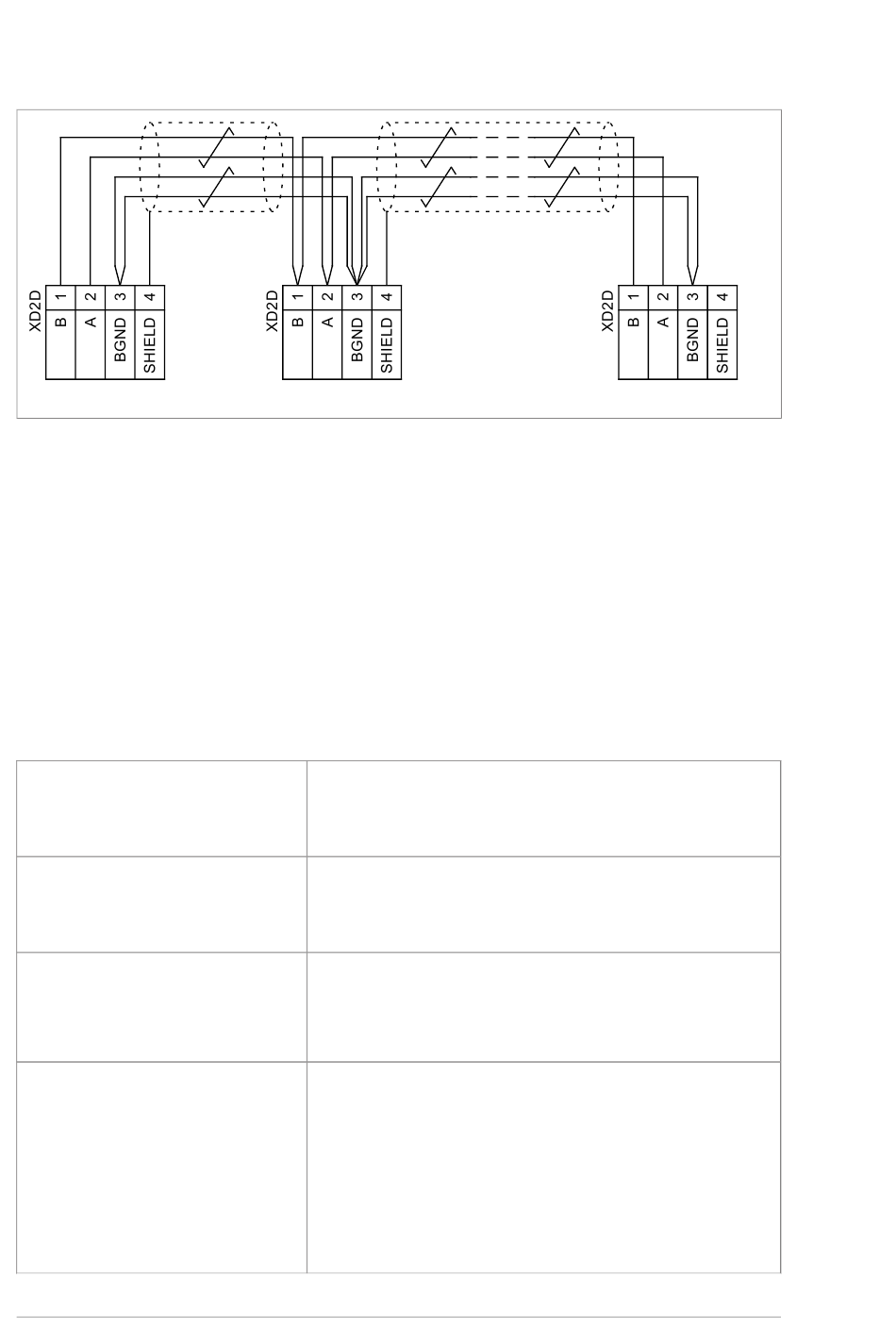

124 Externe Regelungseinheit
ZCU-14
Abschluss EIN

Sicher abgeschaltetes Drehmoment (XSTO)

￭
Siehe Kapitel Funktion "Sicher abgeschaltetes Drehmoment" ([Page]
Hinweis: Der Eingang XSTO ist nur in der Wechselrichter-Regelungseinheit der Eingang
für die Funktion Sicher abgeschaltetes Drehmoment. Das Deaktivieren der Anschlüsse
IN1 und/oder IN2 auf den anderen Einheiten (Einspeisung, DC/DC-Umrichter oder
Bremseinheit) stoppt zwar die Einspeiseeinheit, ist aber keine Sicherheitsfunktion.

Anschluss des Sicherheitsfunktionsmoduls FSO (X12)

￭
Anweisungen siehe das Benutzerhandbuch des FSO Moduls.

Anschlussdaten

Spannungsversorgung (XPOW)
Relaisausgänge RO1...RO3
(XRO1...XRO3)
+24 V Ausgang (XD24:2 und XD24:4)
Digitaleingänge DI1...DI6
(XDI:1...XDI:6)
Abschluss AUS
Klemmenblock-Rastermaß 5 mm, Leitergröße 0,5 ... 2,5 mm
(22...12 AWG)
24 V (±10%) DC, 2 A
Eingang für externe Spannungsversorgung.
Klemmenblock-Rastermaß 5 mm, Leitergröße 0,5 ... 2,5 mm
(22...12 AWG)
250 V AC / 30 V DC, 2 A
Durch Varistoren geschützt
Klemmenblock-Rastermaß 5 mm, Leitergröße 0,5 ... 2,5 mm
(22...12 AWG)
Die Gesamtbelastbarkeit dieser Ausgänge beträgt 4,8 W (200 mA
/ 24 V) minus der Energie, die von DIO1 und DIO2 verbraucht
wird.
Klemmenblock-Rastermaß 5 mm, Leitergröße 0,5 ... 2,5 mm
(22...12 AWG)
24 V Logische Schwellen: "0" < 5 V, "1" > 15 V
R
: 2,0 kOhm
in
Eingangstyp: NPN/PNP (DI1...DI5), PNP (DI6)
Hardwarefilterung: 0,04 ms, Digital-Filter bis zu 8 ms
DI6 (XDI:6) kann alternativ als Eingang für einen PTC-Sensor
verwendet werden. "0" > 4 kOhm, "1" < 1,5 kOhm.
I : 15 mA (DI1...DI5), 5 mA (DI6)
max
Abschluss EIN
225).
