aks-B4 compact

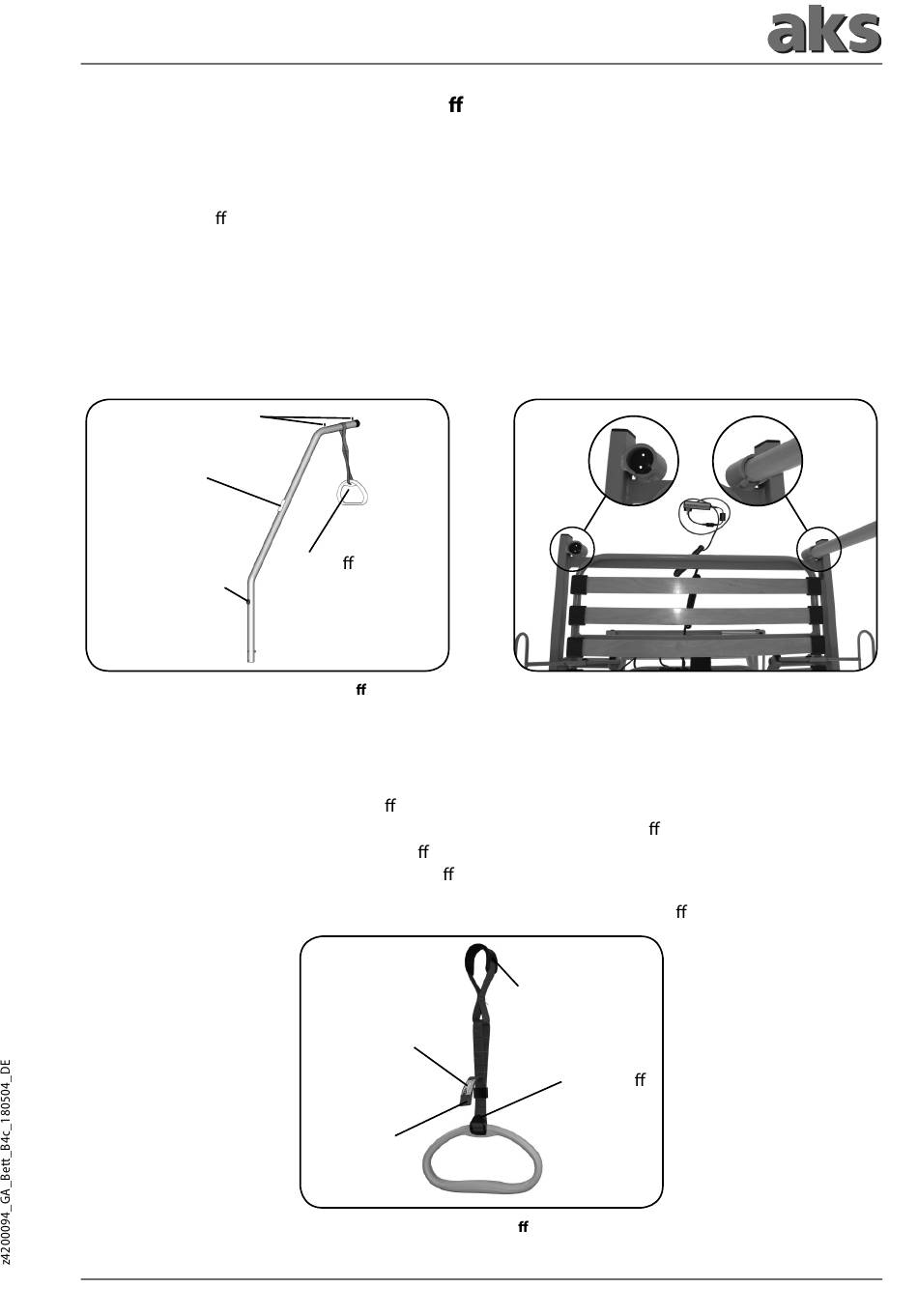

6.6 Zubehör Aufrichter und Haltegri – Montage
Lieferumfang (Abbildung 6.6.01)
•
1x Aufrichter
•
1x Haltegri und Gurt
Montage
1. Stecken Sie den Aufrichter wahlweise links oder rechts in eine der kopfseitigen Aufrichterauf-
nahmen (Abbildung 6.6.02). Achten Sie darauf, dass der Bolzen des Aufrichters vollständig in
der Ausklinkung der Aufrichteraufnahme steckt.
2. Stecken Sie die Transportsicherung in die verbleibende freie Aufrichteraufnahme.
Begrenzungsstifte
Typenschild
Herstelldatum
Abb. 6.6.01 - Aufrichter mit Haltegri und Gurt
3. Positionieren Sie die Halteschlaufe des Gurtes zwischen den beiden Begrenzungsstiften am
Aufrichter (Abbildung 6.6.01).
4. Passen Sie die Höhe des Haltegri s an die individuellen Patientenbedürfnisse an. Das Gurtband
hat einen Verstellbereich von 20 cm und kann über die Kunststo schnalle (Abbildung 6.6.03)
verstellt werden. Hierbei darf der Gri nicht belastet sein. Achten Sie darauf, dass das Endstück
des Gurtes min. 3 cm über der Kunststo schnalle steht (Abbildung 6.6.03).
5. Prüfen Sie den sicheren Halt durch kontrolliertes Ziehen des Haltegri s nach unten.
Haltegri und
Gurt
Textiletikett
Endstück
des Gurtes
Abb. 6.6.03 - Haltegri und Gurt
Abb. 6.6.02 - Aufrichteraufnahmen für Aufrichter
und Transportsicherung
Halteschlaufe mit
Rutschsicherung
Kunststo -
schnalle
Seite 25
