Kopfseite

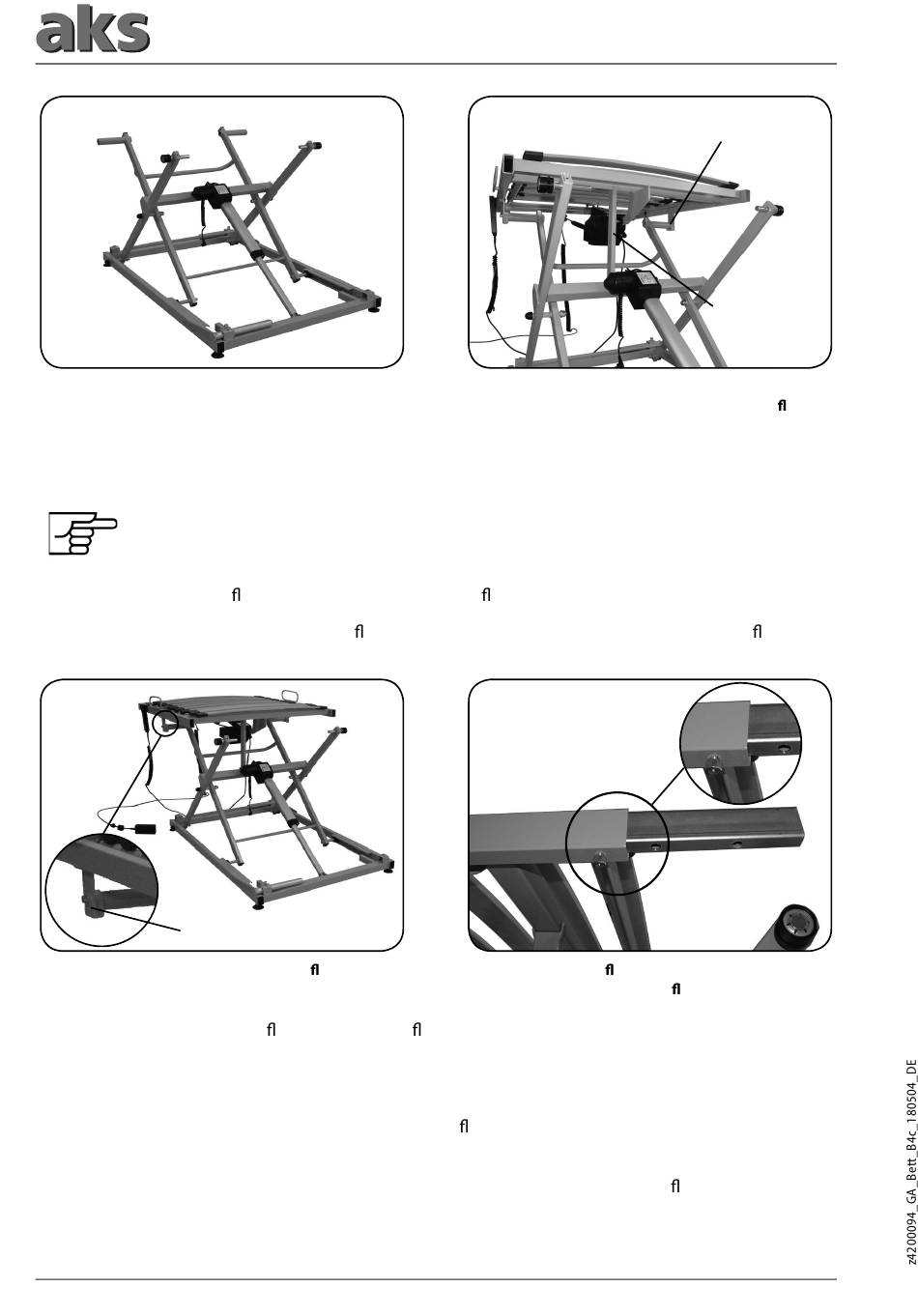

Abb. 6.1.03 - Scherenhub in oberster Position
7. Schrauben Sie die zwei zuvor entfernten Zylinderkopfschrauben M8 x 16 mit Federscheibe
seitlich in die Aufnahmeschalen (Abbildung 6.1.05).
Beachten Sie bei einer anderen Art des Anziehens das Anzugsmoment von max. 13 Nm.
Bei höheren Anzugsmomenten können die M8-Gewinde beschädigt werden!
8. Lösen Sie die Liege ächenverbinder von der Fußau age.
9. Stecken Sie die einzelnen Liege ächenverbinder in die Längsrohre der Kopfau age und
schrauben Sie zwei Zylinderkopfschrauben aus der aks-Tasche lose ein (Abbildung 6.1.06).
Aufnahmeschale
Abb. 6.1.05 - Montage Kopfau age
10. Schieben Sie die Fußau age auf die Liege ächenverbinder und positionieren Sie die Gleitrollen
in den C-Schienen (Abbildung 6.1.07).
11. Entfernen Sie die Montagehilfe durch seitliches Umlegen.
12. Ziehen Sie die Zylinderkopfschrauben der Liege ächenverbindungsstellen fest an. Beachten Sie
das max. Anzugsmoment von 13 Nm.
13. Entfernen Sie die Kabelbinder (Transportsicherung) an der Kopf- und Fußau age.
Seite 18
Fußseite
Querrohren von Scherenhub und Kopfau age
Abb. 6.1.06 - Liege ächenverbinder im Längsrohr
aks-B4 compact
Abb. 6.1.04 - Montagehilfe zwischen den
der Kopfau age
Aufnahme-
schale
Montagehilfe
