AKS -B4 compact Gebrauchsanweisung Seite 21

aks-B4 compact
S

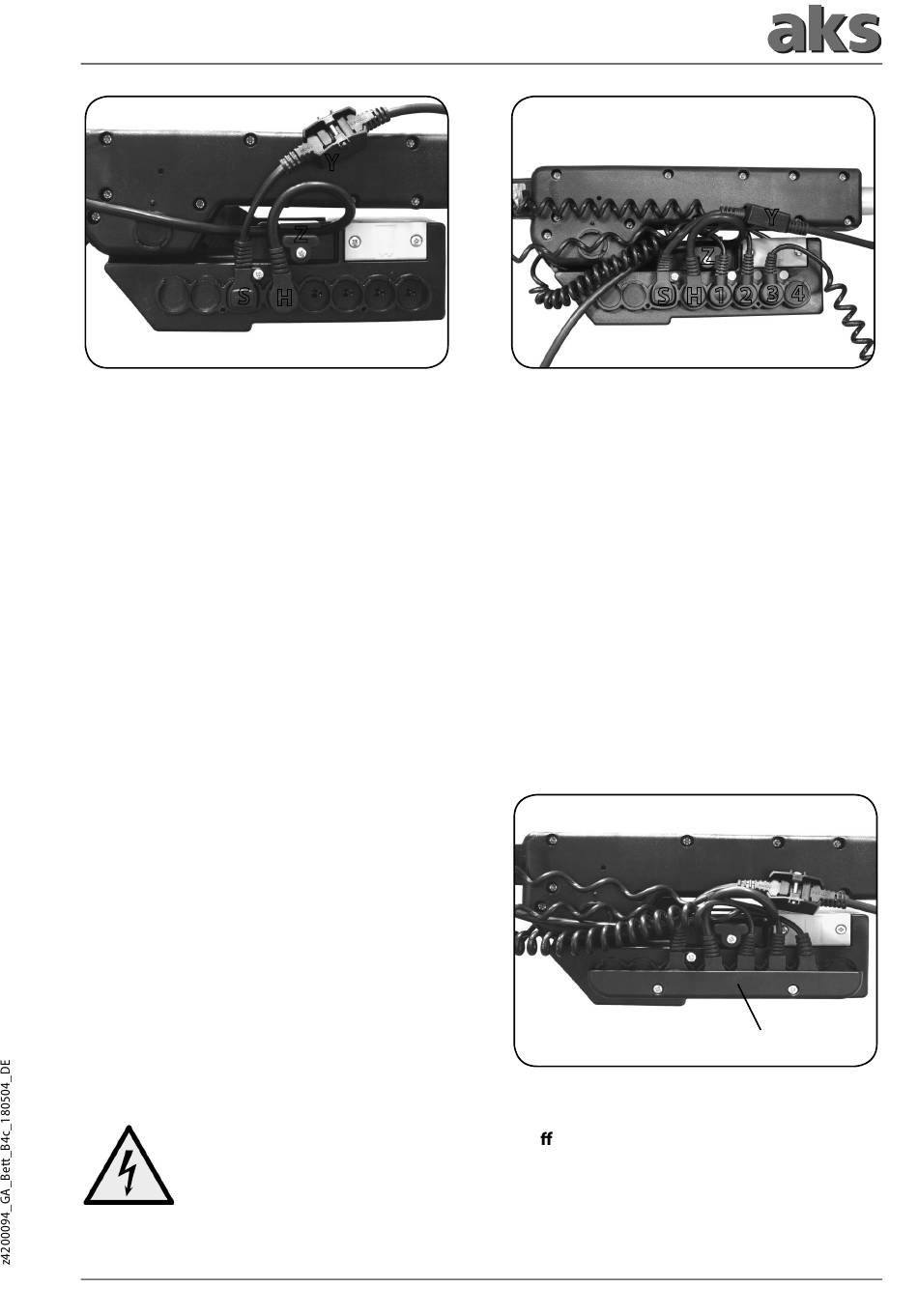

Abb. 6.2.04 - Steuerung
4. Schließen Sie die Steckverbindungen für die Antriebe nach Abbildung 6.2.05 an.
S = Anschluss für Zuleitung (mit Verschraubung)
H = Anschluss für Handbedienung
1 = Anschluss für Rückenteilantrieb
2 = Anschluss für Oberschenkelteilantrieb
3 = Anschluss für Antrieb der Höhenverstellung im Scherenhub
4 = Blindstopfen
Y = Verschraubung für Zuleitung
Z = Zugentlastung für Handbedienungskabel
5. Schrauben Sie die Steckerabdeckleiste
an der Steuerung an (Abbildung 6.2.06).
Betreiben Sie die Steuerung nicht mit o enen Steckbuchsen! Beim Eindringen
von Feuchtigkeit/Flüssigkeit besteht die Gefahr eines Kurzschlusses oder
Brandes.
Y
Z
H
S H
Abb. 6.2.05 - Steuerung
Abb. 6.2.06 - Steuerung mit Steckerabdeckleiste
Y
Z
1 2 3 4
Steckerabdeckleiste
Seite 21
