RESOL DeltaSol
Universeller Temperaturdifferenzregler
für Solar- und Heizsysteme
Montage- und Bedienungsanleitung

6. Tips zur Fehlersuche

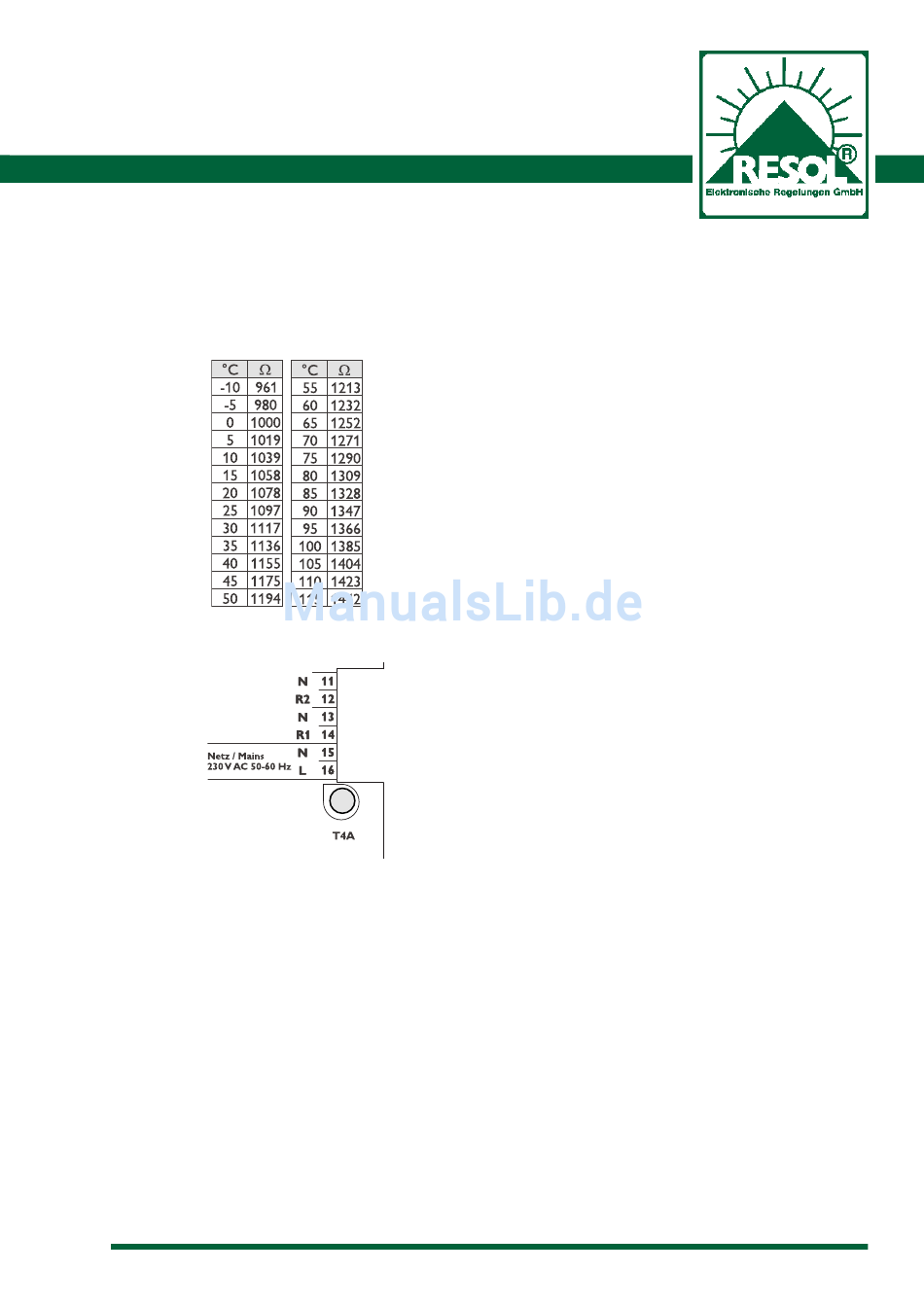

Widerstandswerte
der Pt1000-Fühler
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Sollte der Regler RESOL DeltaSol einmal nicht ein-
wandfrei funktionieren, überprüfen Sie bitte folgen-
de Punkte:
1. Stromversorgung
Die Stromversorgung ist gewährleistet, wenn mindestens
eine Kontrollampe leuchtet.
2. Temperaturfühler
Bei einer Kontaktbrücke zwischen den Fühlerklemmen 3
und 4 oder bei fehlendem Kontakt an den Klemmen 1 und
2 schaltet der Regler nicht ab, umgekehrt schaltet er nicht
ein, wenn eine Kontaktbrücke die Klemmen 1 und 2 kurz-
schließt oder der andere Fühler mit den Klemmen 3 und 4
keinen Kontakt hat. Bei derartigen Störungen sind Anschlüsse
und Verlängerungen der Fühler zu überprüfen. Die Fühler
und deren Anschlußleitungen lassen sich im abgeklemmten
Zustand anhand ihrer Widerstandswerte überprüfen.
Bei einer Unterbrechung der Fühlerleitung wird im Display
I, bei einem Kurzschluß der Fühlerleitung -I für den entspre-
chenden Fühler angezeigt.
3. Relais
Schaltet das Gerät bei vorhandener Netzspannung und
Betriebsartenschalter = I die Solarpumpe nicht ein, prüfen
Sie bitte die Sicherung. Der Relaisausgang des Reglers ist mit
einer Topfsicherung T4 A geschützt. Diese wird nach Abnah-
me des Gehäuseoberteils in der Boden-/Isolationsplatte zu-
gänglich und kann dann ausgetauscht werden (Ersatzsiche-
rung liegt bei).
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 11/12
