GAS23900

KIPPHEBEL-SOCKEL KONTROLLIEREN

1. Kontrollieren:
• Kipphebel-Sockel
Rissig/beschädigt → Erneuern.
GAS23910

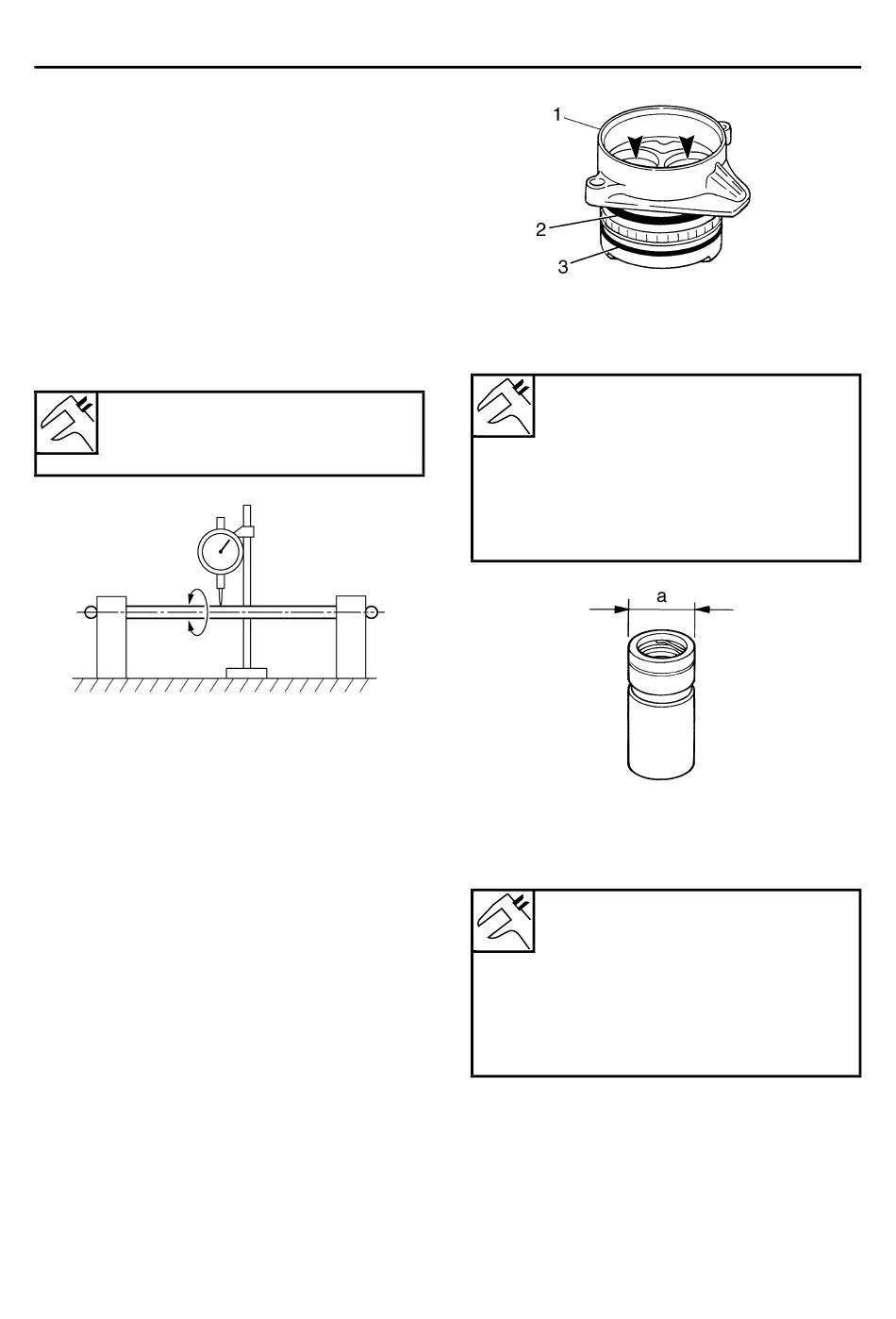

DRUCKSTANGEN KONTROLLIEREN

1. Kontrollieren:
• Druckstange
• Druckstangenende
Verbogen/beschädigt → Erneuern.
2. Messen:
• Druckstangen-Schlag
Nicht nach Vorgabe → Erneuern.
Max. Schlag der Ventil-
Druckstange
0.3 mm (0.012 in)
GAS23920
TASSENSTÖSSEL UND
TASSENSTÖSSELGEHÄUSE
KONTROLLIEREN
1. Kontrollieren:
• Tassenstößel
Blaufärbung/stark verschlissen/angefres-
sen/riefig → Das Schmiersystem kontrollie-
ren und ggf. erneuern
2. Kontrollieren:
• Tassenstößelgehäuse "1"
Beschädigt/verschlissen → Das Tassenstö-
ßelgehäuse erneuern.
• Dichtring "2"
• O-Ring "3"
Beschädigt/verschlissen → O-Ring erneu-
ern.
3. Messen:
• Außendurchmesser des Tassenstößels "a"
Nicht nach Vorgabe → Erneuern.
Außendurchmesser des
Tassenstößels (Einlass)
22.962–22.974 mm (0.9040–
0.9045 in)
Außendurchmesser des
Tassenstößels (Auslass)
22.962–22.974 mm (0.9040–
0.9045 in)
4. Messen:
• Innendurchmesser des Tassenstößelgehäu-
ses "a"
Nicht nach Vorgabe → Erneuern.
Innendurchmesser der
Tassenstößelbohrung (Einlass)
23.000–23.021 mm (0.9055–
0.9063 in)
Innendurchmesser der
Tassenstößelbohrung (Auslass)
23.000–23.021 mm (0.9055–
0.9063 in)
5-26
NOCKENWELLEN
