LICHTSCHRANKE NACH MASS
Die Micron-Lichschranken dürfen NICHT als Sicherheitsvorrichtungen zum Schutz der Arbeiter in
Gefahrenbereichen eingesetzt werden.
EINLEITUNG
Die Lichtschranke Micron ist ein optoelektronisches Mehrstrahl-Sicherheitssystem, das aus einer
Sender- und einer Empfängereinheit besteht und zum Erfassen oder Messen von Gegenständen
verwendet werden kann.
Die Synchronisierung zwischen den beiden Einheiten kann optisch oder über Kabel erfolgen.
Der Status der Ausgänge der Lichtschranke (die im Empfänger liegen) ändert sich, sobald eine
Messung erfolgt (oder ein Gegenstand erfasst wird).

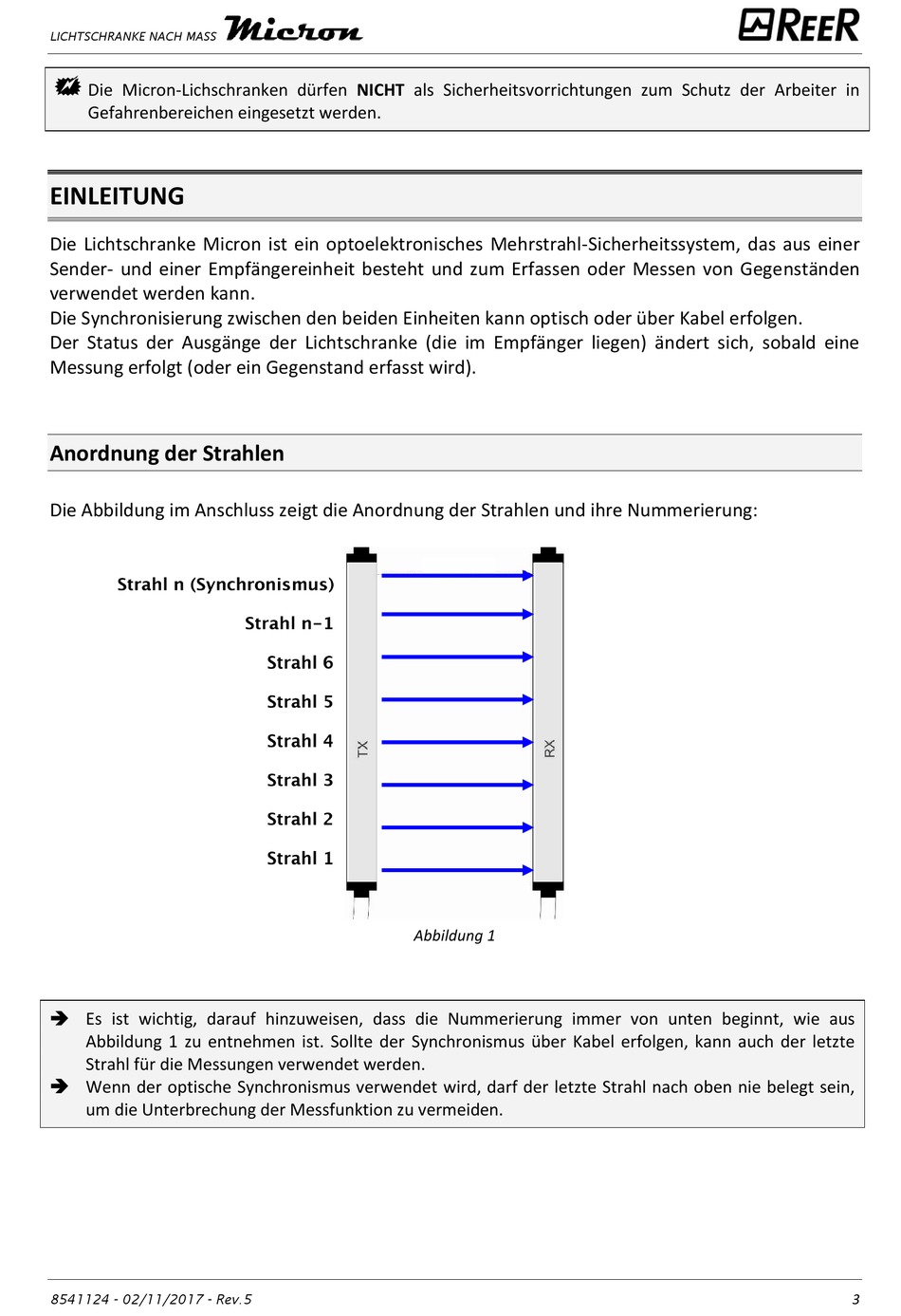

Anordnung der Strahlen
Die Abbildung im Anschluss zeigt die Anordnung der Strahlen und ihre Nummerierung:
Es ist wichtig, darauf hinzuweisen, dass die Nummerierung immer von unten beginnt, wie aus
Abbildung 1 zu entnehmen ist. Sollte der Synchronismus über Kabel erfolgen, kann auch der letzte
Strahl für die Messungen verwendet werden.
Wenn der optische Synchronismus verwendet wird, darf der letzte Strahl nach oben nie belegt sein,
um die Unterbrechung der Messfunktion zu vermeiden.
8541124 - 02/11/2017 - Rev.5
Abbildung 1
3
