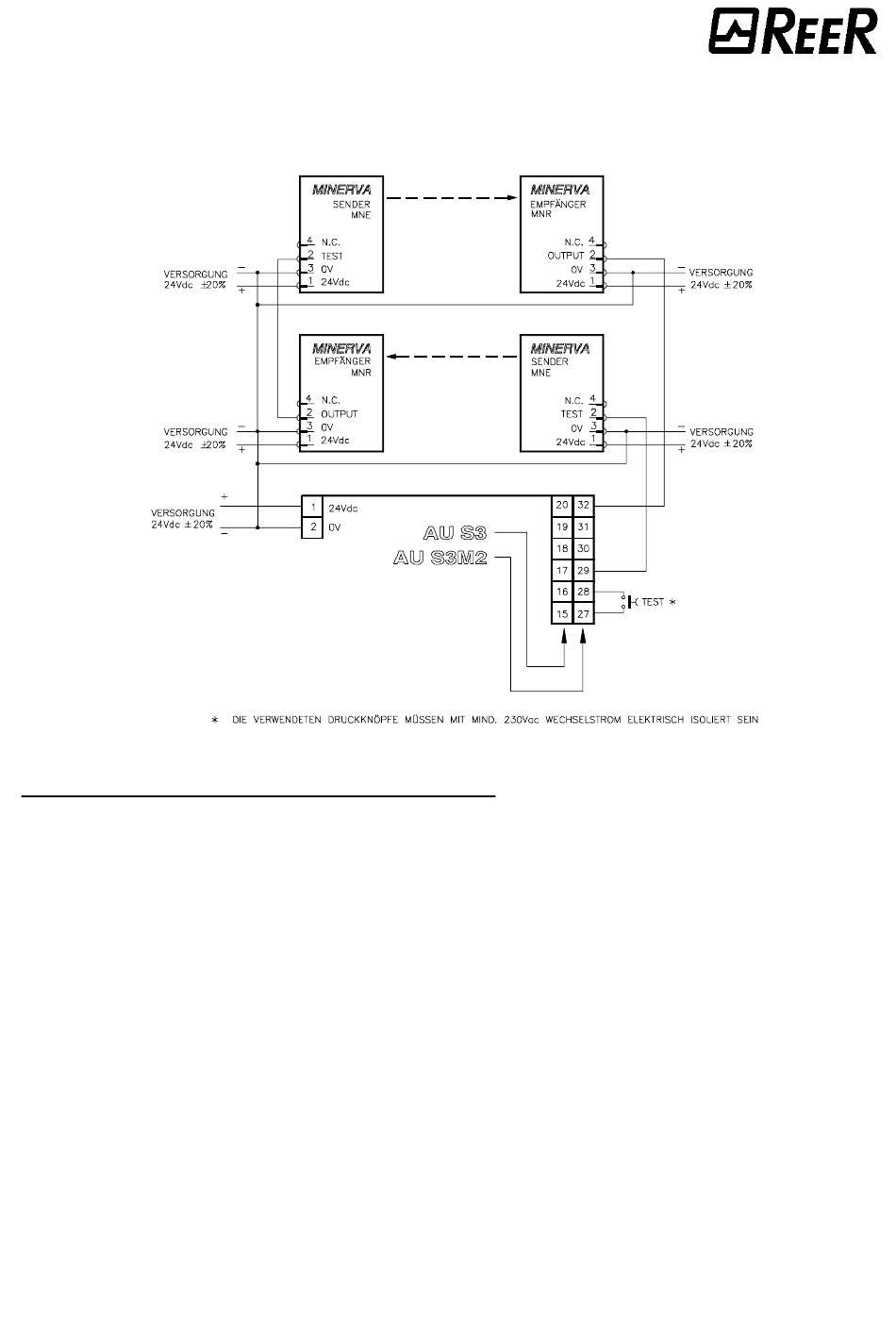

Anschluß von 2 Fotozellenpaaren, mit AU S3-Einheit
Mechanische Montage und optische Ausrichtung
Projektor und Empfänger werden sich gegenüberliegend montiert, in einem Abstand, der
gleich oder kleiner ist als die maximale Nutzweite. Eventuell die mitgelieferten
Befestigungsbügel (S. 6) verwenden. Die Bild 9 zeigt die Montage dieser Bügel.
Alternativ kann die Fotozelle auch mit den Muttern M3 befestigt werden, die sich auf der
oberen und unteren Seite der Fotozelle befinden.
Die perfekte Ausrichtung von Projektor und Empfänger ist wichtig für den einwandfreien
Betrieb der Vorrichtung. Die grüne Leuchtanzeige auf dem Empfänger erleichtert diesen
Arbeitsschritt. Für eine richtige Montage führen Sie die folgenden Schritte aus:
•
Die elektrischen Anschlüsse vornehmen und den Projektor montieren.
•
Nachdem Sie sich vergewissert haben, daß sich auf der Bahn des Strahls keine
Hindernisse befinden, bewegen Sie den Empfänger in die 4 Richtungen A,B, C und
D, um den Bereich zu finden, in dem sich die grüne Leuchtanzeige (Led) einschaltet
und befestigen den Empfänger in der Mitte dieses Bereichs (Bild 9).
oder mit Muting-Einheit AU S3M2
17
