Thermo Top Z/C
Gebläseansteuerung bei Klimaanlage,
manuell

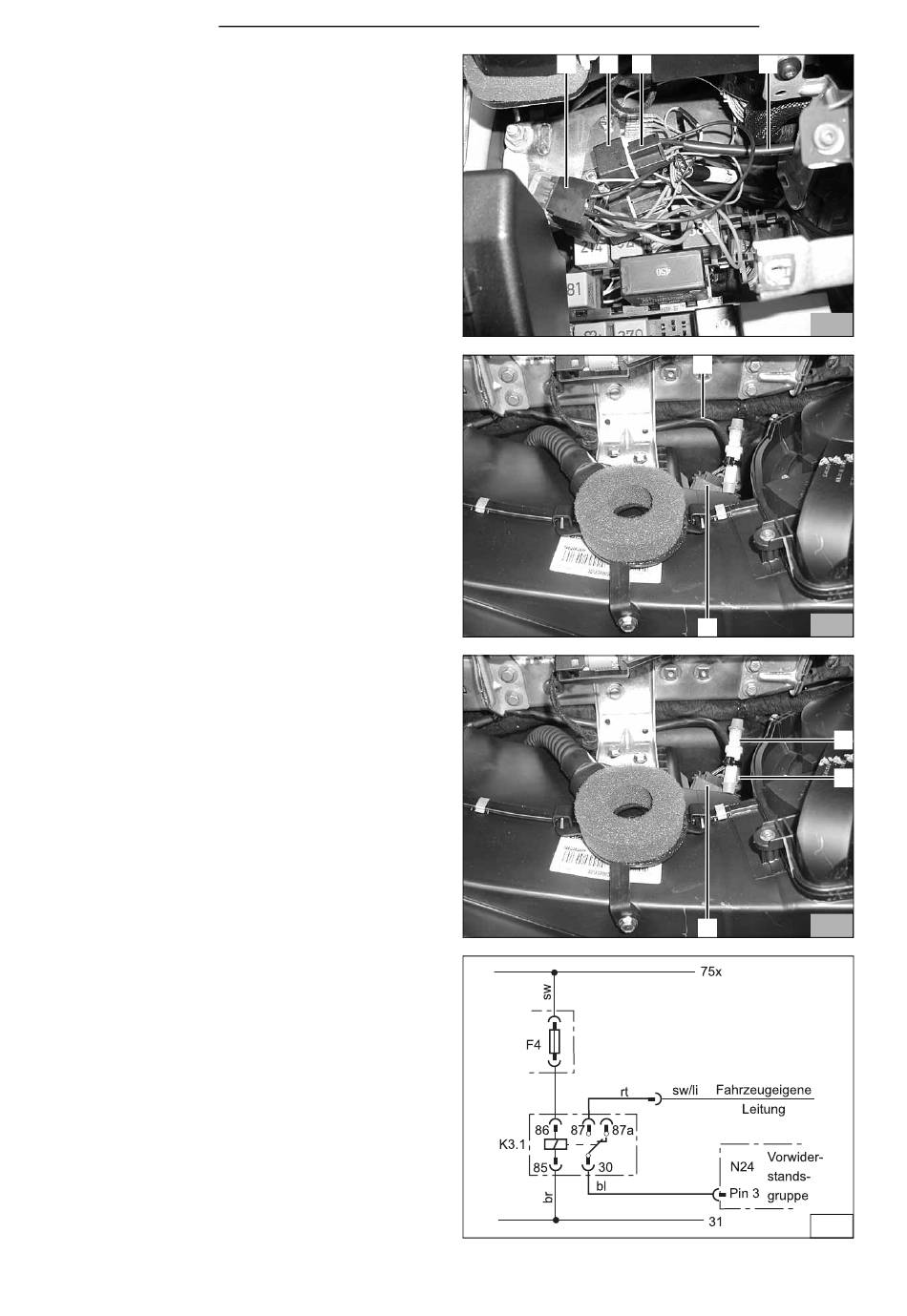

Kabelbaum Klimaanlage manuell
Siehe Schaltplan Bild 27
- Relaissockel (24/3) des Kabelbaumes Klima manu-
ell (24/4) am vormontierten Zusatzrelais (24/2) auf-
stecken
- Zusatzsicherung F4 (24/1) des Kabelbaumes Kli-
maanlage manuell auf Flachsicherungshalter auf-
stecken
- Leitung schwarz von Zusatzsicherung F4 an Klem-
me 75x anschließen
- Kabelbaum (24/4; 25/1) vom Zusatzrelais (24/2) un-
terhalb der Instrumententafel zur Fahrzeugmitte
führen, dann zwischen Heizungskasten und Boden-
belag der Mittelkonsole in den Fußraum rechts ver-
legen
- Kabelbaum zum Stecker (25/2) Vorwiderstand
Frischluftgebläse (N24) verlegen
- Am Stecker Vorwiderstand Frischluftgebläse (N24)
(26/3) die Leitung schwarz/lila aus PIN 3 ausclipsen
- Leitung schwarz/lila in Gehäuse (26/1) einsetzen
- An die ankommende rote Leitung Flachstecker an-
crimpen und mit Gehäuse (26/2) komplettieren
- Leitung schwarz/lila mit der ankommenden roten
Leitung verbinden
- An die ankommende blaue Leitung Timerkontakt
ancrimpen
- Die ankommende blaue Leitung in Stecker (26/3)
Vorwiderstand Frischluftgebläse (N24) PIN 3 ein-
setzen
- Kabelbaum mit Kabelbindern befestigen
12
1 2 3
1
2
3
Passat
4
24
25
1
2
26
27
