Vorwahluhr Und Option Sommer-/Winterschalter - Webasto Thermo Top Z/C Einbauanleitung

Rover Discovery
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG:
Bei der Montage der Vorwahluhr nicht auf das LCD-
Display drücken
HINWEIS:

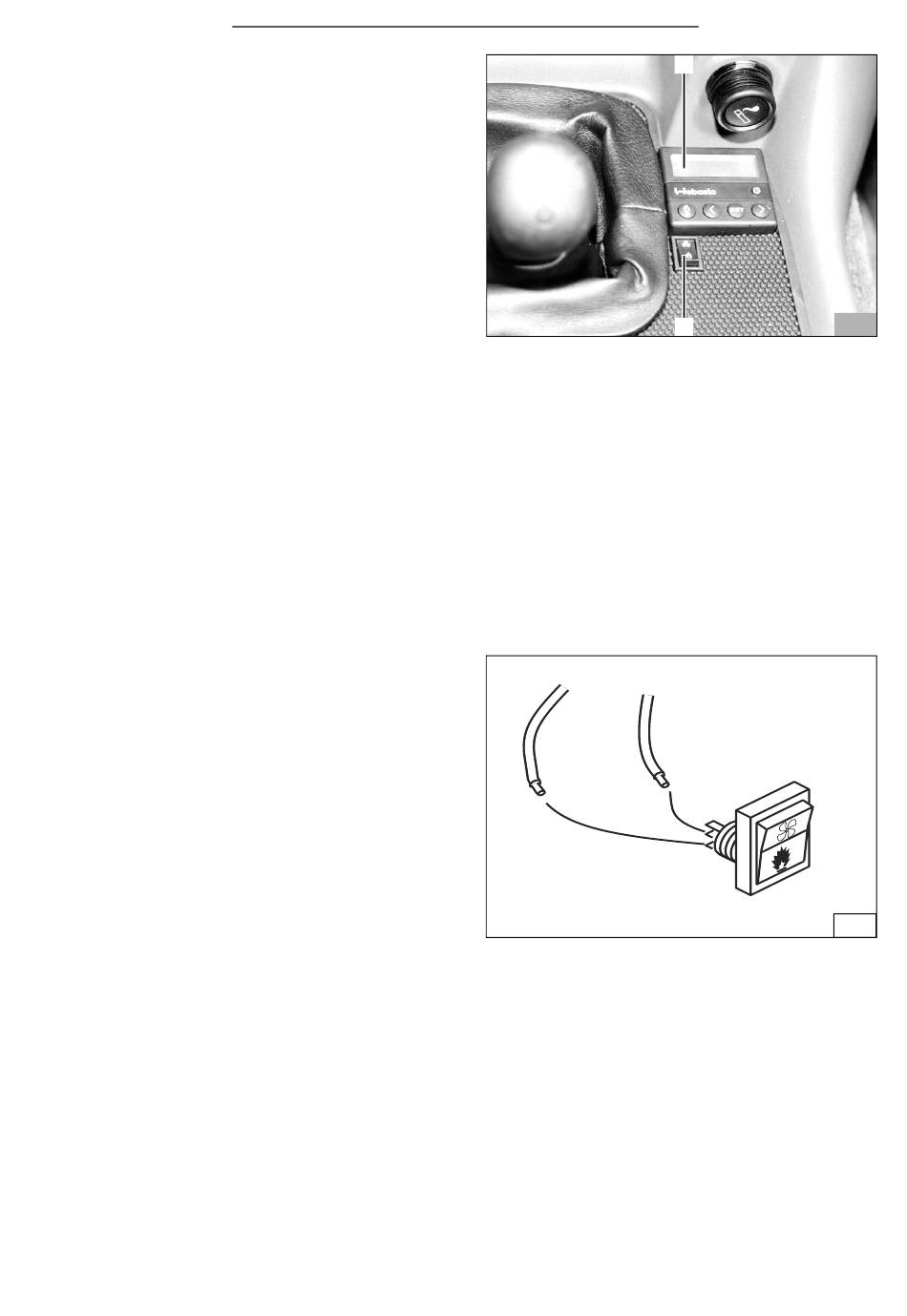

Der dargestellte Einbauort der Vorwahluhr (5/1) und
des Sommer-/Winterschalters (5/2) ist eine Empfeh-
lung! Vor der Montage bitte den Einbauort mit Ihrem
Kunden abstimmen
- Bohrschablone für Vorwahluhr an der in Bild 5 vor-
geschlagenen Position aufkleben
- zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Befestigungshülse mit Blechschraube montieren
HINWEIS:
Auf Richtung der Rastzähne achten (Siehe Einbauan-
weisung)! Bei der Verlegung des Kabelbaumes auf
Scheuerschutz achten!
- Kabelbaum der Vorwahluhr durch die Bohrung zie-
hen und Stecker an der Vorwahluhr anstecken
- Vorwahluhr aufstecken
- Lochbild des Sommer-/Winterschalters (5/2) an der
gewünschten Position übertragen und Bohrung ø
12 mm bohren
- Mutter und Zahnscheibe über beide Leitungen füh-
ren
- Leitungen br und vi durch Bohrung führen und wie
in Bild 6 dargestellt am Schalter anschließen (untere
Kontakte)
- Sommer-/Winterschalter mit Zahnscheibe und Mut-
ter befestigen
Thermo Top Z/C
1
2
5
6
5
