Dual Top Evo 6 / 7 / 8
6
Einbau Heizgerät
6.1
Allgemein
Die in Kapitel 2, "Gesetzliche Bestimmungen für den Einbau" festgelegten Vorschriften
müssen genau eingehalten werden.
Die Dual Top Evo darf nicht am Heizlufteinlass angehoben werden! Dadurch wird der
Heizluftventilator dezentriert und dies führt zum Schleifen bzw. Blockieren des
Ventilators.
Die vom Hersteller des entsprechenden Fahrzeugtyps spezifizierten Einbauangaben sind
zu beachten.
WICHTIG
WICHTIG
HINWEIS
6.2
Anschlüsse Dual Top Evo
1
2
3
4
12
11
1
Heizlufteinlass
2
Wassereinlass (kalt)
3
Wasserauslass (warm)
4
Kühllufteinlass
5
Gehäusedeckel mit
Einlassschnittstellen
6
Öffnungen für Dual Top Evo
Kabelbaum und Kabelbaum
elektrisches Heizgerät (nur Dual
Top Evo 7 / 8)

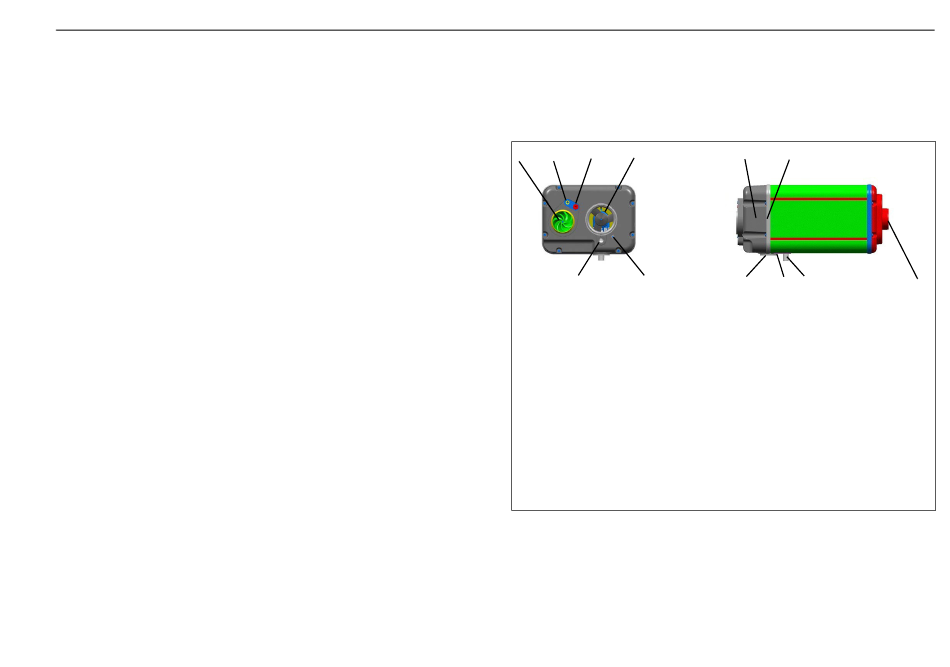

Abb. 2:
Anschlüsse des Heizgerätes
Einbau Heizgerät
5
6
10
9
8
7
7
Gehäusedeckel mit
Heizluftauslass
8
Abgasauslass
9
Ablaufschlauch
Überdruckventil und
elektrisches Sicherheits-/
Ablassventil
10
Kühlluftauslass
11
Brennstoffeinlass
12
Brennlufteinlass
9
