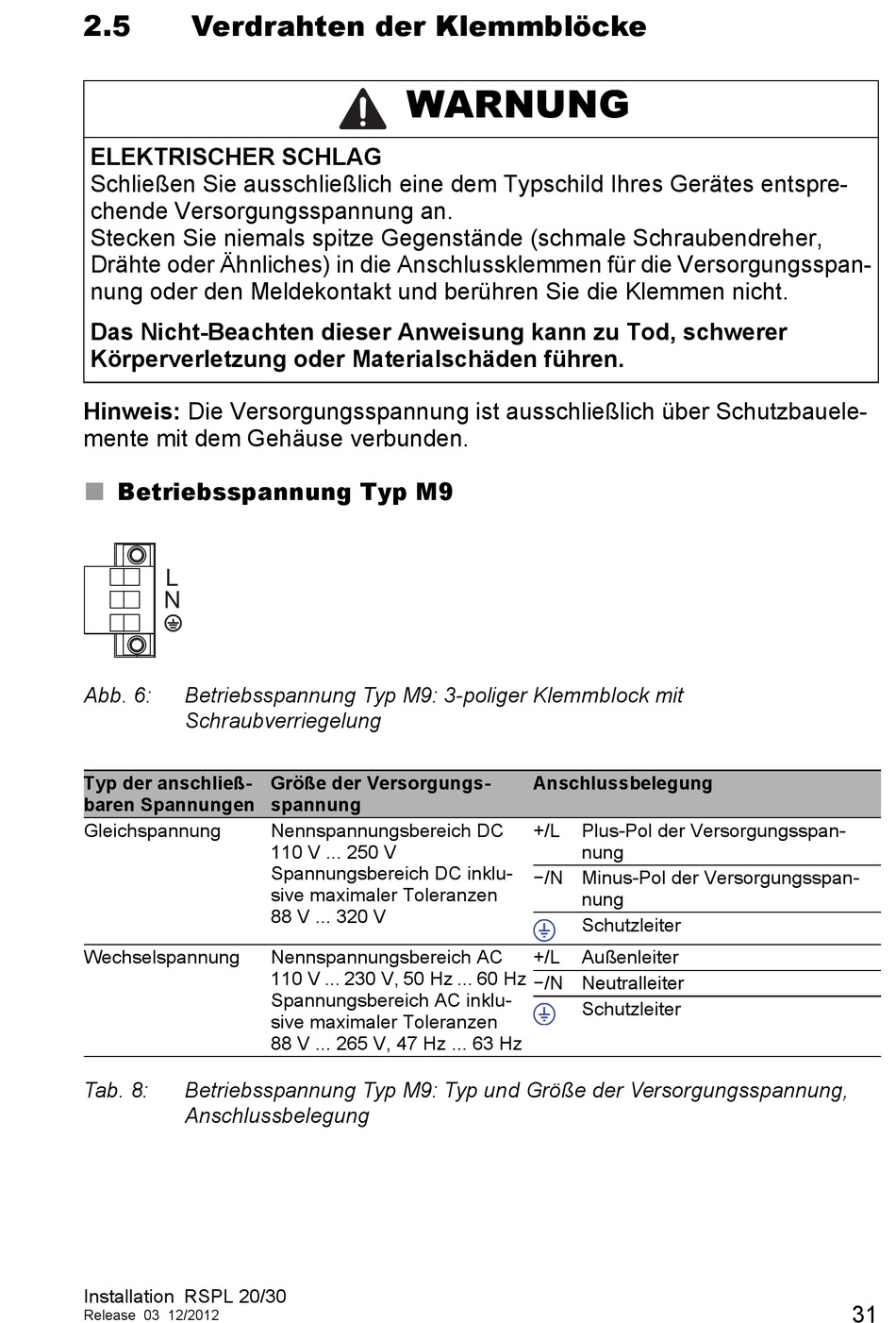

2.5 Verdrahten der Klemmblöcke
ELEKTRISCHER SCHLAG
Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher,
Drähte oder Ähnliches) in die Anschlussklemmen für die Versorgungsspan-
nung oder den Meldekontakt und berühren Sie die Klemmen nicht.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Hinweis: Die Versorgungsspannung ist ausschließlich über Schutzbauele-
mente mit dem Gehäuse verbunden.
Betriebsspannung Typ M9

L
N
Abb. 6: Betriebsspannung Typ M9: 3-poliger Klemmblock mit
Schraubverriegelung
Typ der anschließ-
baren Spannungen
Gleichspannung
Wechselspannung
Tab. 8: Betriebsspannung Typ M9: Typ und Größe der Versorgungsspannung,
Anschlussbelegung
Installation RSPL 20/30
Release 03 12/2012
WARNUNG
Größe der Versorgungs-
spannung
Nennspannungsbereich DC
110 V ... 250 V
Spannungsbereich DC inklu-
sive maximaler Toleranzen
88 V ... 320 V
Nennspannungsbereich AC
110 V ... 230 V, 50 Hz ... 60 Hz
Spannungsbereich AC inklu-
sive maximaler Toleranzen
88 V ... 265 V, 47 Hz ... 63 Hz
Anschlussbelegung
+/L Plus-Pol der Versorgungsspan-
nung
−/N Minus-Pol der Versorgungsspan-
nung
Schutzleiter
+/L Außenleiter
−/N Neutralleiter
Schutzleiter
