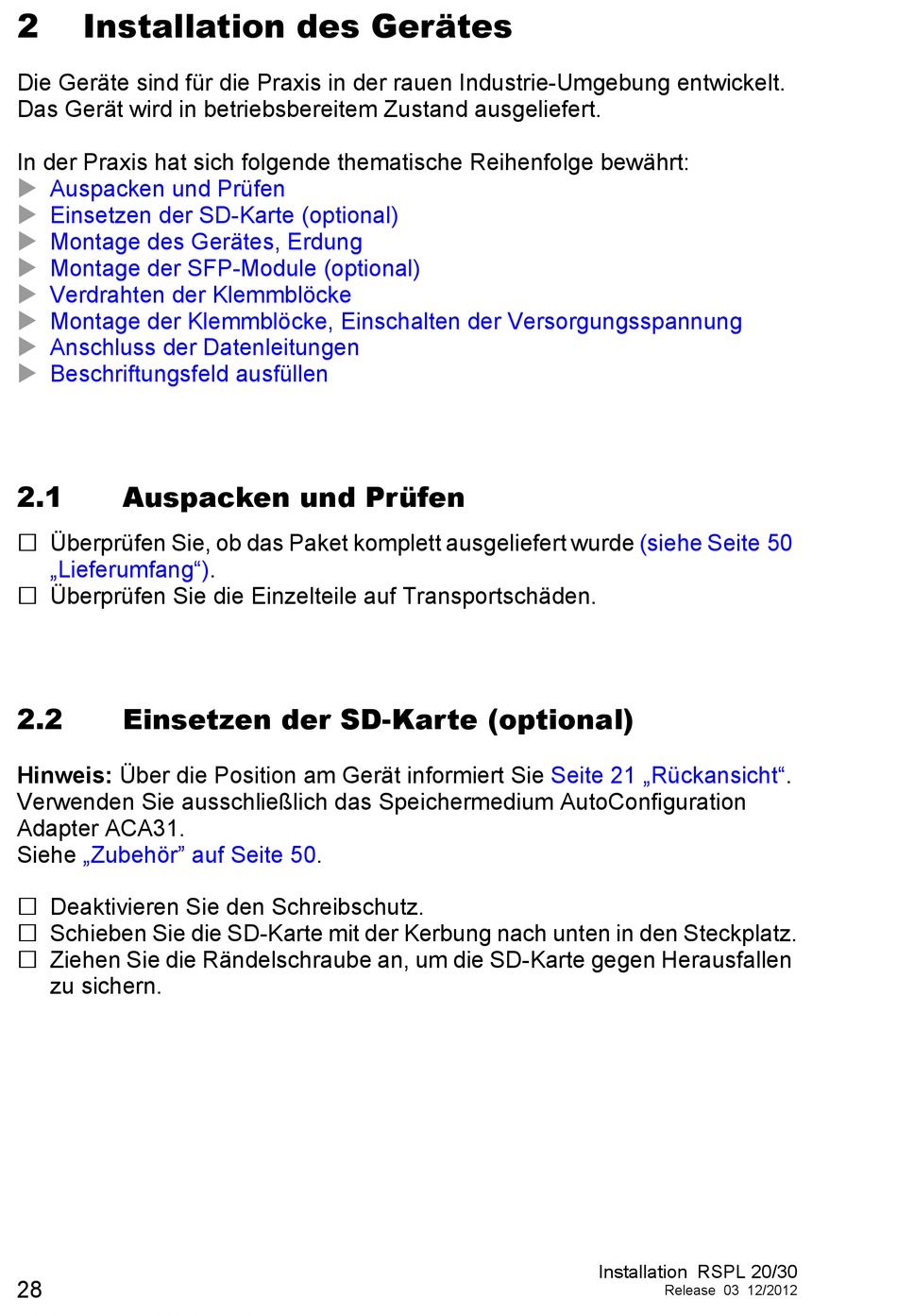

2 Installation des Gerätes
Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt.
Das Gerät wird in betriebsbereitem Zustand ausgeliefert.
In der Praxis hat sich folgende thematische Reihenfolge bewährt:

Auspacken und Prüfen


Einsetzen der SD-Karte (optional)


Montage des Gerätes, Erdung
 Montage der SFP-Module (optional)

Verdrahten der Klemmblöcke

Montage der Klemmblöcke, Einschalten der Versorgungsspannung

Anschluss der Datenleitungen

Beschriftungsfeld ausfüllen
2.1 Auspacken und Prüfen
 Überprüfen Sie, ob das Paket komplett ausgeliefert wurde
„Lieferumfang").
 Überprüfen Sie die Einzelteile auf Transportschäden.
2.2 Einsetzen der SD-Karte (optional)
Hinweis: Über die Position am Gerät informiert Sie
Verwenden Sie ausschließlich das Speichermedium AutoConfiguration
Adapter ACA31.
Siehe „Zubehör" auf Seite
 Deaktivieren Sie den Schreibschutz.
 Schieben Sie die SD-Karte mit der Kerbung nach unten in den Steckplatz.
 Ziehen Sie die Rändelschraube an, um die SD-Karte gegen Herausfallen
zu sichern.
28
50.
(siehe Seite 50
Seite 21 „Rückansicht".
Installation RSPL 20/30
Release 03 12/2012
