Analogbetrieb arbeitet der Puffer vollautomatisch und schaltet im Stand
nach den Standgeräuschen den Dekoder ab.
Die Nachlaufzeit der Lok kann man im Digitalbetrieb mit CV 129 steuern,
im Analogbetrieb mit CV 130.
3.7. Reedkontakte zum Auslösen von Glocke und Pfeife durch
Gleismagnete
Möchten Sie die Auslösung eines Sounds durch Gleismagnete nutzen, so
können bis zu zwei Reedkontakte (potentialfrei) über die Reedkontakt-
anschlüsse des eMOTION XLS Sounddekoders gegen GND ange-
schlossen werden (Abb. 12). In der CV-Konfiguration (CV 190, 191) legen
Sie fest, welche Geräusche beim Schalten der Reedkontakte ausgelöst
werden sollen. Eine besondere Funktion ist die richtungsabhängige
Auslösung der zugewiesenen Geräusche bei Vorwärts- und
Rückwärtsfahrt (aktivierbar in CV 149, Bit 4).

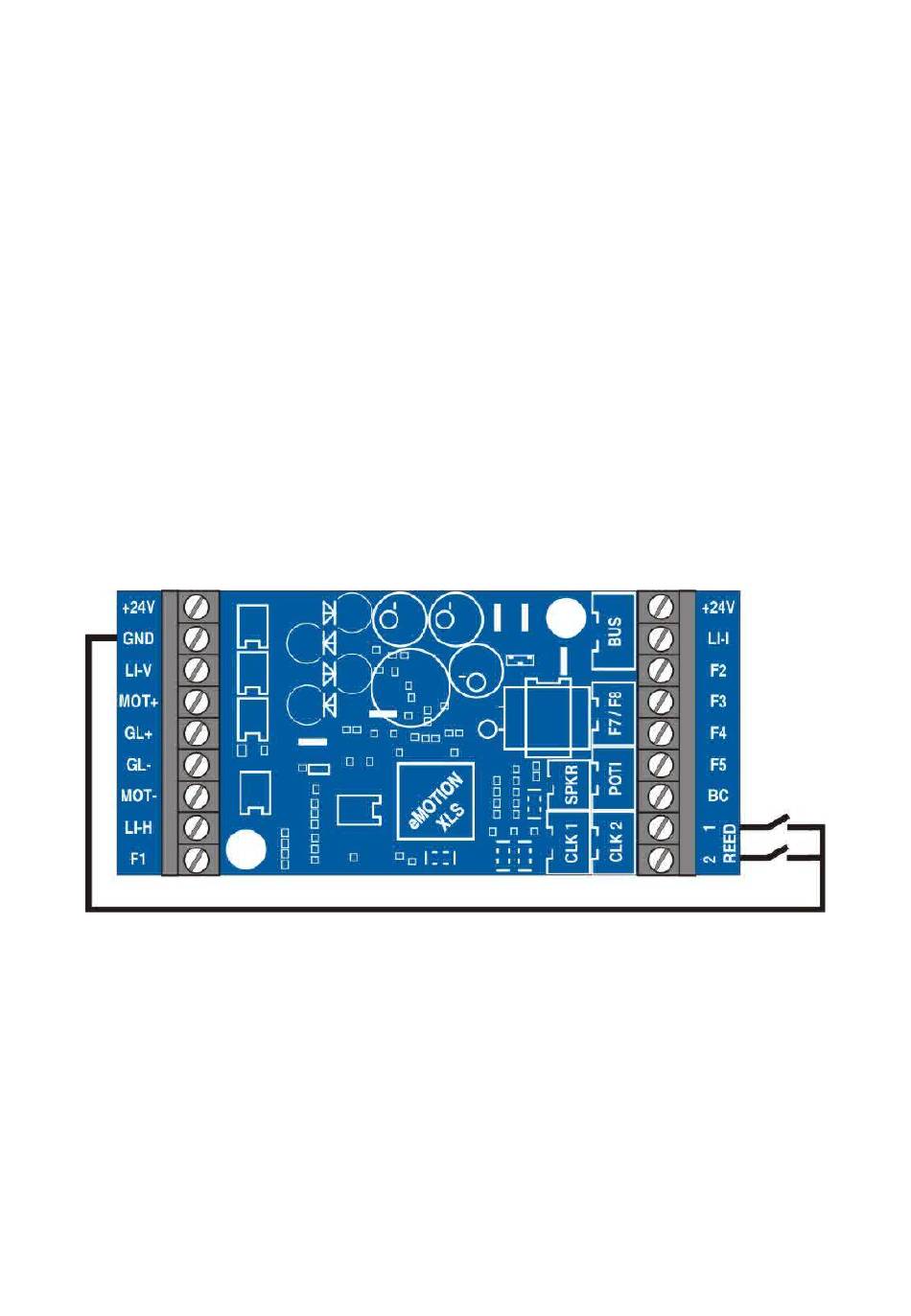

Abbildung 12: Anschluss der Reedkontakte

3.8. Motorausgang

Abhängig vom Digitalsystem können verschiedene Feinheitsstufen bei der
Geschwindigkeitsregelung genutzt werden. Dabei gilt, je mehr Fahrstufen,
desto feiner lässt sich die Geschwindigkeit regeln. Für den Gartenbahn-
bereich wird neben den üblichen 14 Fahrstufen die Nutzung von 28
Fahrstufen empfohlen, insofern diese vom Digitalsystem unterstützt
eMOTION XLS Sounddekoder 16
