Inhaltszusammenfassung für Massoth eMOTION XXL
- Seite 1 XXL Dekoder Version 2.0 - 07/08 eMOTION XXL Dekoder...
- Seite 2 Auslieferungszustand auf volle Gleisspannung eingestellt! Vergewissern Sie sich VOR dem Anschluss der Lampen und Funktionsausgänge das die Spannung entsprechend der CV-Liste (ab Seite 11) richtig eingestellt ist! Für Schäden durch Nichtbeachtung dieses Hinweises übernehmen wir keine Haftung. eMOTION XXL Dekoder...
-
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Seite 1. Sicherheitsinformationen 2. Wichtige Informationen zur schnellen Inbetriebnahme 2.1. Funktionsübersicht 2.2. Schraubanschlüsse 2.3. Anschluss des eMOTION XXL an ein LGB ® Getriebe 2.4. Steckanschlüsse Oberseite 2.5. Grundeinstellung 2.6. Befestigung 3. Erweiterte Einstellungen 3.1. Massoth-Busanschluss 3.2. Funktionsausgänge 3.2.1. Serielle Pulskette für LGB ®... -
Seite 4: Sicherheitsinformationen
8.2. Hotline 1. Sicherheitsinformationen Sehr geehrter Kunde, mit dem Kauf des eMOTION XXL Lokdekoders haben Sie sich für einen besonders leistungsfähigen Dekoder der Firma Massoth Elektronik GmbH entschieden. Wir empfehlen, diese Produktdokumentation gründlich zu lesen, bevor Sie den neuen Dekoder in Betrieb nehmen. Die neuesten Entwicklungs- und Fertigungsstandards wurden bei der Entwicklung des eMOTION XXL Lokdekoders eingesetzt. -
Seite 5: Schraubanschlüsse

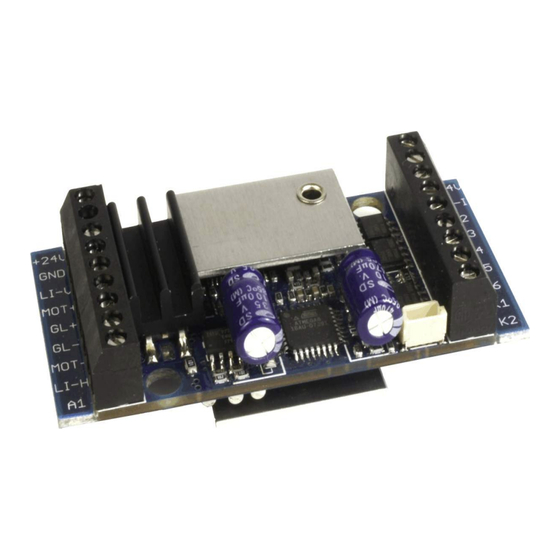

2.2. Schraubanschlüsse Die Belegung der Dekoderanschlüsse entnehmen Sie bitte der folgenden Abbildung. Abbildung 1: eMOTION Dekoder Schraubanschlüsse Abbildung 2: Anschluss des eMOTION XXL eMOTION XXL Dekoder... -
Seite 6: Anschluss Des Emotion Xxl An Ein Lgb
Getriebe (mit Ausnahme sehr alter Getriebe) verfügen über 4 Kontaktstifte auf der Oberseite des Getriebeblocks, an denen der eMOTION XXL Dekoder angeschlossen wird. Damit ist das Getriebe generell für den Digitalbetrieb geeignet. Ältere Getriebe sind eventuell nur mit 3 Kontaktstiften versehen. Dieses Getriebe ist nicht direkt digital nutzbar, kann jedoch mit etwas Geschick umgebaut werden. -
Seite 7: Grundeinstellung
3.2. Funktionsausgänge Der eMOTION XXL Dekoder hat 6 Funktionsausgänge. Alle Licht- und Funktionsausgänge des eMOTION XXL Dekoders sind bei der Auslieferung auf volle Gleisspannung eingestellt. Bei 24 Volt Gleisspannung liegen an allen Licht- sowie der Funktionsausgänge A1...A6 somit dauerhaft 24 Volt an, sobald diese aktiviert sind. Funktion und Spannung der einzelnen Licht- und Funktionsausgänge können über die Programmierung (Zuordnung der Funktionstaste, Richtungs-... -
Seite 8: Anschluss Für Spannungspuffer
Die Stromaufnahme beim Laden darf höchstens 500mA betragen. Wenn Sie am eMOTION XXL Dekoder einen Spannungspuffer verwenden, muss der Analogbetrieb deaktiviert werden. Sonst wird der Spannungspuffer im eMOTION XXL Dekoder als analoge Versorgungs- spannung erkannt. (CV29 Bit 2) Der Spannungspuffer sollte abschaltbar sein, da er sonst die Programmierfunktion stören kann. - Seite 9 (Mittengeschwindigkeit) Dekoder wie dieser eMOTION XXL Dekoder verfügen über drei CVs, in denen die Geschwindigkeits- parameter definiert werden können. Im Auslieferungszustand ist der eMOTION XXL Dekoder auf die in der Zeichnung dargestellten Werte eingestellt. Die Anfahrspannung (CV2) legt fest mit welcher Spannung die Lok in Fahrstufe 1 anfährt. Je kleiner der •...
- Seite 10 Lastregelung Die Lastregelung des eMOTION XXL Dekoders überwacht das Fahr-verhalten der Lok und regelt die Motorspannung. Die Lastregelung hat die Aufgabe, die Geschwindigkeit der Lokomotive unabhängig von Steigung, Gefälle der Strecke oder Zuglänge konstant zu halten. Das bedeutet, dass der Dekoder bei einer Steigung den Motor selbsttätig mit einer höheren Motorspannung versorgt, damit die Lok ihre...
-
Seite 11: Spezielle Fahrfunktionen
Sie vor dem Signal einen beidseitig isolierten Gleisabschnitt. Diesen können Sie entweder über DCC-Bremsdaten (Broadcast) oder über eine speziell gepolte Gleichspannung (Break on DC) steuern. Bei Nutzung von Break-on-DC muss im Dekoder das Analogverhalten (CV 29, Bit2) gesperrt werden. Weitere Informationen entnehmen Sie Bitte der Anleitung Ihrer Digitalsteuerung. eMOTION XXL Dekoder... -
Seite 12: Analogbetrieb
Pausenzeit inaktiv. 3.5. Analogbetrieb Der eMOTION XXL Dekoder kann bereits ab wenigen Volt im vollen Umfang analog betrieben werden. Der Betrieb im Analogmodus kann mit CV29 - Bit2 gesperrt werden. Der Dekoder besitzt eine interne Motorkennlinie, welche mittels Gleisspannungsmessung ein weiches Anfahren im Analogbetrieb ermöglicht. - Seite 13 5 = A3-Servo inverser Pegel +8 = automatische Abschaltung nach Bewegung 122 Endwert unten 5 ... 50 an Servo anpassen 123 Endwert oben 5 ... 50 an Servo anpassen 127 Servo Zeitbasis 1 ... 16 Einheit = 10 ms eMOTION XXL Dekoder...
-
Seite 14: Anhänge Zur Cv-Liste
5 Kurze Lokadresse Lange Lokadresse (gespeichert in CV1) (gespeichert in CV17 + 18) 6 nicht verwendet 7 nicht verwendet Anhang 2: (CV49) – MASSOTH Konfigurationsregister Aus (Wert=0) Verwendung Wert Bemerkung 0 nur parallele parallele + serielle Seriell / Parallel wird bei „An“... -
Seite 15: Anhang 4: Dimmfunktion
Die individuell programmierbare Fahrkurve unterliegt nicht den Dekoder-Resetfunktionen. Grundwerte der frei programmierbaren Fahrkurve (CV + Wert) 67=6, 68=8, 69=10, 70=13, 71=16, 72=19, 73=22, 74=26, 75=31, 76=36, 77=42, 78=48, 79=54, 80=60, 81=68, 82=76, 83=84, 84=92, 85=102, 86=112, 87=124, 88=136, 89=152, 90=168, 91=188, 92=208, 93=228, 94=232 eMOTION XXL Dekoder... -
Seite 16: Resetfunktion
Im Auslieferungszustand ist im Dekoder generell die Lokadresse 3 programmiert. Mittels der Resetfunktion des Dekoders wird auch die Lokadresse 3 wieder aktiviert. 5. Programmierarten Der eMOTION XXL Dekoder unterstützt alle üblichen Programmierverfahren, die heute zum Standard nach NMRA/DCC gehören. Beachten Sie bei der Dekoderprogrammierung, dass nicht alle genannten eMOTION XXL Dekoder... -
Seite 17: Cv Programmieren
Programmiervarianten von allen Digitalsystemen unterstützt werden. Die Anleitung Ihres Digitalsystems sollte hier detaillierte Informationen bieten. Wählen Sie die für Ihr Digitalsystem geeignete Programmiervariante aus. Der eMOTION XXL Dekoder quittiert jeden erfolgreich durchgeführten Programmierbefehl mit einem kurzen Motorrucken. Damit haben Sie immer die Sicherheit, dass der Programmierbefehl korrekt empfangen und durchgeführt wurde. -
Seite 18: Pom: Program On Main
Das PoM-Programmierverfahren ist das einzige Verfahren, um eine Programmierung direkt im Betrieb auf dem Fahrgleis durchführen zu können. Dabei können bis auf CV 1, 17+18 alle CVs im eMOTION XXL Dekoder per POM programmiert werden. Führen Sie die POM-Programmierung bitte nur im Stand durch, um Störungen durch schlechten Rad- / Schienenkontakt zu vermeiden. -
Seite 19: Besonderheiten Bei Lgb ® Mzs-I, Mzs-Ii Und Mzs Iii
Dieses Produkt ist nach den aktuellen EG Richtlinien umgangssprachlich „bleifrei“ RoHS hergestellt und damit RoHS-konform. Entsorgen Sie das Produkt nicht im Hausmüll. Nutzen Sie bitte den dafür vorgesehenen Elektroschrott. Werfen Sie das Produkt nicht in offenes Feuer oder durch Hitze entflammbare Brennstoffe. eMOTION XXL Dekoder... - Seite 20 8.1. Rechtliches Garantie und Gewährleistungsansprüche Massoth garantiert die Fehlerfreiheit dieses Produkts für ein Jahr. Daneben besteht in Deutschland ein Gewährleistungsanspruch von 2 Jahren. Verschleißteile sind von der Garantieleistung ausgeschlossen, da diese Teile einer natürlichen Abnutzung durch Gebrauch des Gegenstandes unterliegen. Der Anspruch auf Serviceleistungen durch den Hersteller erlischt durch eine zweckentfremdete Nutzung sofort und unwiderruflich.
-
Seite 21: Hersteller
Warenzeichen und Eigentum des entsprechenden Inhabers. Andere Warenzeichen sind ebenfalls geschützt. Texte, Bilder und Zeich- nungen unterliegen dem Urheberrechtschutz der Massoth Elektronik GmbH, insofern nicht anders gekennzeichnet, und dürfen ohne schriftli- che Genehmigung der Massoth Elektronik GmbH nicht genutzt werden.
